計算題及答案

1、 計算題及答案1、己知調幅波 (v) 。若將加在1的電阻上。求：1）調幅指數；2）載波功率和邊頻功率和；3）總功率。2、設載頻fc12MHz，載波振幅Ucm5V，調制信號u(t)=1.5cos2×103t，調頻靈敏度kf25kHz/V，試求： (1)調頻表達式 (2)調制信號頻率和調頻波中心頻率； (3)最大頻偏、調頻系數和最大相偏； (4)調制信號頻率減半時的最大頻偏和相偏； (5)調制信號振幅加倍時的最大頻偏和相偏。 3、某調幅原理電路如圖所示，求調幅系數ma的表達式。12分）4、一晶體管組成的單回路中頻放大器，如圖所示。已知fo=465kHz，晶體管經中和后的參數為：gie=0

2、.4mS，Cie=142pF，goe=55S，Coe=18pF，Yie=36.8mS，Yre=0，回路等效電容C=200pF，中頻變壓器的接入系數p1=N1/N=0.35，p2=N2/N=0.035，回路無載品質因數Q0=80，設下級也為同一晶體管，參數相同。試計算： 1）回路有載品質因數 QL和 3 dB帶寬 B0.7；2）放大器的電壓增益；3）中和電容值。（設Cbc=3 pF）5、如圖大信號檢波電路，已知：輸入已調波ui=20(1+0.3cos2Ft)cos2fCt (V)其中，載頻fc465kHz，調制信號頻率F5kHz，負載電阻RL=5k，試確定：1. 濾波電容CL的大小2. 檢波器輸

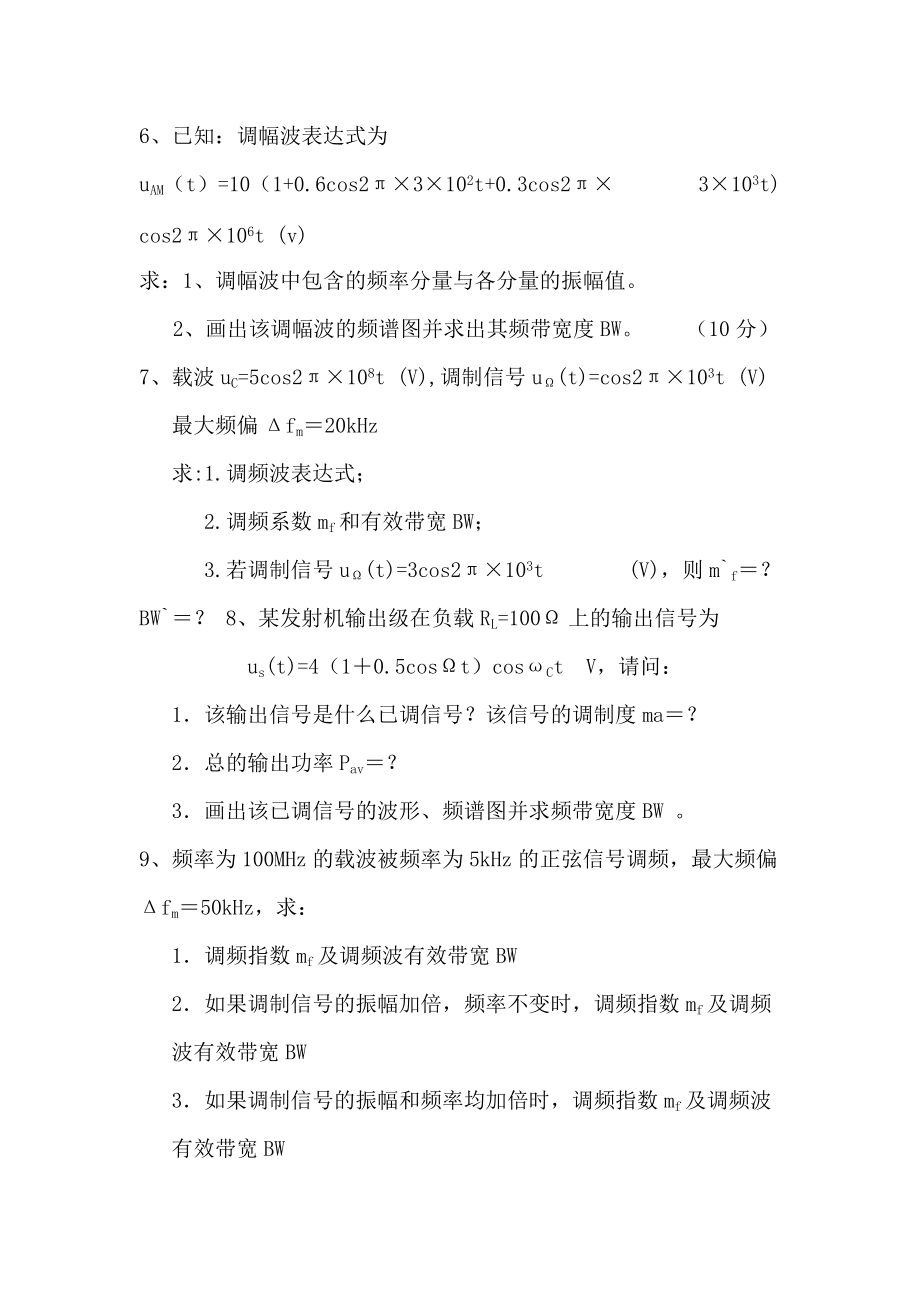

3、入電阻Ri=？3若檢波效率d=a=0.8，則檢波器在負載上得到的低頻信號電壓幅度Um？直流電壓幅度UAV=？ 6、已知：調幅波表達式為uAM（t）=10（1+0.6cos2×3×102t+0.3cos2× 3×103t)cos2×106t (v)求：1、調幅波中包含的頻率分量與各分量的振幅值。2、畫出該調幅波的頻譜圖并求出其頻帶寬度BW。 （10分）7、載波uC=5cos2×108t (V),調制信號u(t)=cos2×103t (V) 最大頻偏fm20kHz 求:1.調頻波表達式； 2.調頻系數mf和有效帶寬BW； 3.若

4、調制信號u(t)=3cos2×103t (V)，則mf？ BW？ 8、某發射機輸出級在負載RL=100上的輸出信號為us(t)=4（10.5cost）cosCt V，請問：1該輸出信號是什么已調信號？該信號的調制度ma？2總的輸出功率Pav？3畫出該已調信號的波形、頻譜圖并求頻帶寬度BW 。9、頻率為100MHz的載波被頻率為5kHz的正弦信號調頻，最大頻偏fm50kHz，求：1調頻指數mf及調頻波有效帶寬BW2如果調制信號的振幅加倍，頻率不變時，調頻指數mf及調頻波有效帶寬BW3如果調制信號的振幅和頻率均加倍時，調頻指數mf及調頻波有效帶寬BW 10、1試畫出石英諧振器的電路符號、

5、等效電路以及電抗曲線，并說明它在f<fs、ffs、fs<f<fp、f>fp時的電抗性質。 2石英晶片之所以能做成諧振器是因?yàn)樗哂惺裁刺匦裕?3.常用的石英晶體振蕩電路有幾種？ 答案1、解：1）ma=0.3 2） 3）4） 2、解：1）調頻系數mf=fm/F=37.5rad 調頻波表達式uFM(t)=UCcos（Ctmfsint）=5cos（2×12×106t37.5sin2×103t） 2）調制信號頻率為1kHz, 調頻波中心頻率為12MHz 3） 最大頻偏fm=kfUWm=25×1.5=37.5kHz 調頻系數mf=fm/F=

6、37.5rad 最大相偏Dj=mf =37.5rad 4）最大頻偏fm=kfUWm=25×1.5=37.5kHz 最大相偏Dj=mf =75rad5）最大頻偏fm=kfUWm=25×3=75kHz 最大相偏Dj=mf =75rad3、 解: uAM(t)=UCm（1macost）cosCt uo(t)=UCm（A0A1UWmcost）cosCt 所以 ma=A1UWm/ A04、解：根據已知條件可知,能夠忽略中和電容和yre的影響。得： 答：品質因數QL為40.4,帶寬為11.51kHz,諧振時的電壓增益為30.88,中和電容值為1.615pF。5、解：1.為了不產生惰性失

7、真，解得410pFCL0.02uF 2. Ri= RL /2=2.5k3. 直流電壓UAV=16V 低頻電壓振幅值 Um=0.8×0.3×204.8V6、解：1.包含載波分量：頻率為1000kHz，幅度為10V上邊頻分量：頻率為1003kHz，幅度為3V上邊頻分量：頻率為1000.3kHz，幅度為1.5V下邊頻分量：頻率為997kHz，幅度為3V下邊頻分量：頻率為999.7kHz，幅度為1.5V 2. 帶寬BW2×36kHzkHz10V1.5V3V3V1.5V10031000.31000997999.77、解：1. 調頻系數mf=fm/F=20rad 調頻波表達式
