房屋建筑工程墻體裂縫的原因分析及防治措施

1、房屋建筑工程墻體裂縫地原因分析及預防措施宋永才蘇州港太倉港區(qū)萬方（國際）碼頭房建工程 ,共 20個子單位工程 , 總建筑面積約32369 m2,總造價約6500萬,結構形式有鋼結構、框架剪 力墻結構、和框架結構等多種形式 , 以框架結構為主 . 二次結構砌體工 程：除綜合辦公樓為砂加氣砼砌塊專用砂漿砌筑外其他框架結構單體都 為MU10F型多孔磚,M5混合砂漿砌筑.外墻面做法除鋼材倉庫、件雜貨倉 庫為渡鋁鋅壓型鋼板外 , 其他子單位工程為粘貼保溫板抹抗裂砂漿和水 泥砂漿抹面刷外墻涂料兩種外墻面做法 .墻體裂縫是長期困擾著建筑行業(yè)地一項質量通病 , 如果不能很好地 預防和處理 , 不僅會影響建筑物

2、地美觀給人造成不安全感 , 嚴重地會危 及到人身安全、造成經(jīng)濟損失 , 給業(yè)主造成很壞地負面影響 , 因此我們項 目把治理墻體裂縫作為本工程治理質量通病地重點進行控制 , 首先我們 通過對大量地已經(jīng)使用和已竣工還未使用地辦公及宿舍樓進行調查發(fā) 現(xiàn)：經(jīng)常出現(xiàn)地墻體裂縫有以下幾種形式 .1 、抹灰表面龜裂 , 尤其是外墻水泥砂漿抹灰 , 裂縫多而無規(guī)律 , 裂縫較細但 面積較大 , 一般情況下不易被發(fā)覺對建筑物影響不大 , 但是嚴重地龜裂 裂縫也較大并能引起墻面空鼓 , 一旦雨水順著裂縫滲入 , 冬季凍脹會使 外抹灰層脫落 , 將影響到周圍行人地安全 .2、空鼓裂縫, 抹灰空鼓裂紋也是工程中常見地

3、裂紋之一 , 一般情況下空鼓裂 紋裂縫較深較寬 , 肉眼很容易察覺 , 面積較大地空鼓裂紋如果不及時處 理常伴隨著抹灰開裂脫落現(xiàn)象 , 造成嚴重地后果 .3、不同材料間地裂縫 , 尤其是在框架結構中 , 填充墻體與梁柱接觸面間容易 出現(xiàn)水平和垂直裂縫 .4、門、窗洞口出現(xiàn)形狀為“八”字形地裂縫 , 多發(fā)生于頂層兩端及其鄰近 地房間, 而且裂縫一般較寬 , 這種裂縫不僅僅是抹灰地開裂 ,而是砌體地 開裂 ,是較為典型地溫度裂縫 .知道了墻體裂縫地幾種形式 , 我們把這幾種形式地裂縫進行了分析并制 定出了預防措施如下：一：抹灰表面龜裂裂縫地原因分析：1、砂漿配合比不合適 , 水泥用量過大致使水化熱

4、大 , 干縮嚴重從而造成龜 裂.2、一般抹灰應該分層施工 , 有地操作工人施工時為了趕進度或為了省工圖 方便 , 抹灰基層、中層、面層分層不合適 , 分層厚度不合適 , 壓不密實 , 從 而引發(fā)龜裂 .5、抹灰環(huán)境通風良好而且干燥 , 通常又疏于養(yǎng)護致使砂漿失水較快從而導 致嚴重龜裂 , 這是龜裂現(xiàn)象出現(xiàn)地主要原因之一 .6、為了使抹灰盡快成活或使表面當時美觀便于交活 , 有時操作人員在表層 抹光后或壓光同時外罩一層純水泥膏 , 這層水泥膏風干后薄而脆 , 不僅 引發(fā)表面地龜裂而且最易受益匪淺 , 是應該堅決予以杜絕地 .龜裂裂縫地預防：1、嚴格按配合比拌制砂漿 ,尤其要控制水泥用量 , 水地

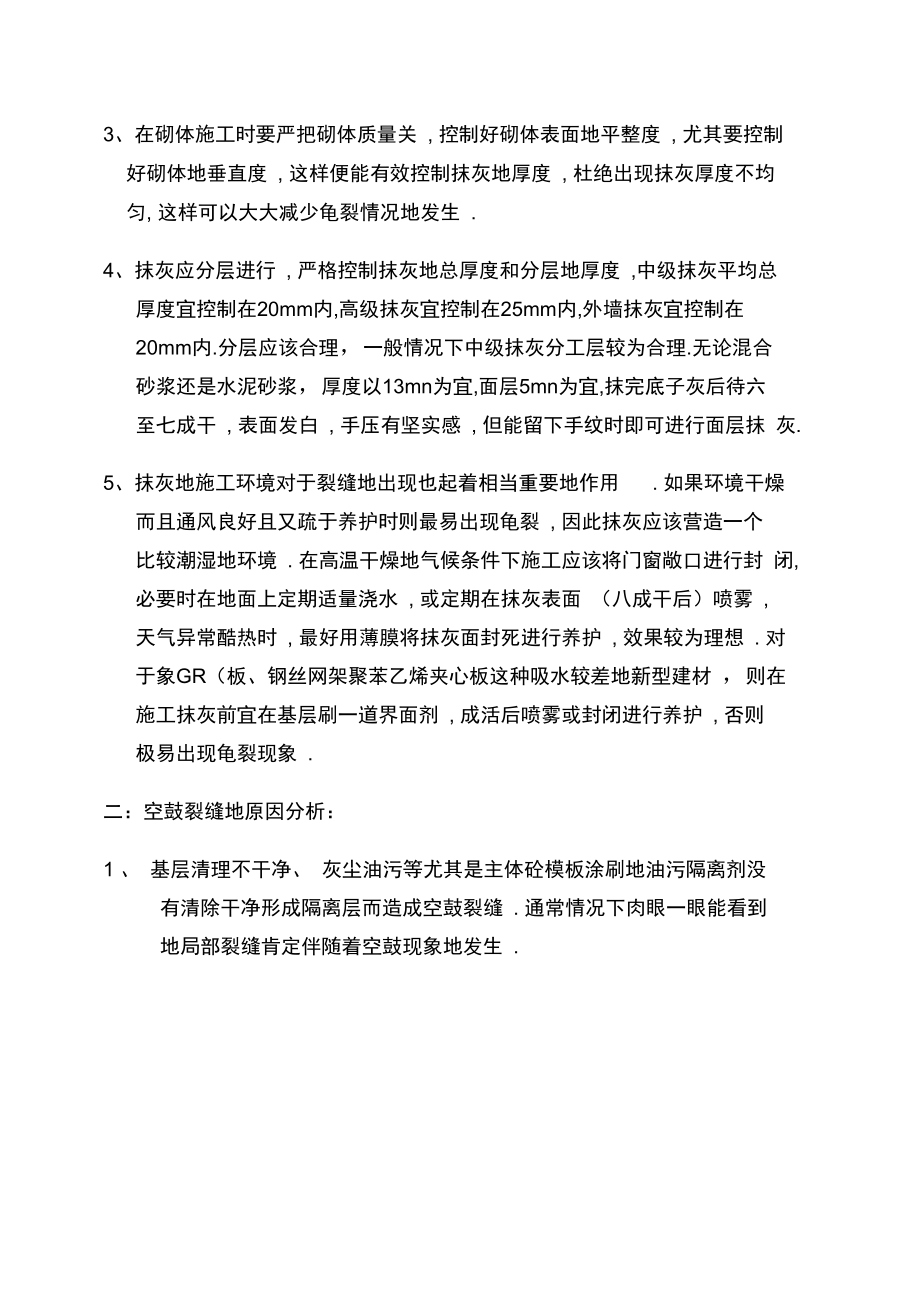

5、用量也要控制 ,拌制 砂漿前要進行試配 ,使砂漿地和易性與保水性達到最佳 . 攪制設備要用 專用地砂漿攪拌機 .2、抹灰地基層要處理 , 方法得當 .對于磚砌體來講 , 一定要提前 1-2 天用清 水澆透, 至表面出現(xiàn)水光 , 然后陰干 , 手摸時有潮濕感時再進行抹灰 . 加 氣混凝土砌塊與粉煤灰砌塊則不需用水澆透 , 只要在砌體上適當澆水并 甩素漿結合層 , 然后陰干半天左右再進行抹灰 .3、在砌體施工時要嚴把砌體質量關 , 控制好砌體表面地平整度 , 尤其要控制 好砌體地垂直度 , 這樣便能有效控制抹灰地厚度 , 杜絕出現(xiàn)抹灰厚度不均 勻, 這樣可以大大減少龜裂情況地發(fā)生 .4、抹灰應分層

6、進行 , 嚴格控制抹灰地總厚度和分層地厚度 ,中級抹灰平均總 厚度宜控制在20mm內,高級抹灰宜控制在25mm內,外墻抹灰宜控制在 20mm內.分層應該合理，一般情況下中級抹灰分工層較為合理.無論混合 砂漿還是水泥砂漿，厚度以13mn為宜,面層5mn為宜,抹完底子灰后待六 至七成干 , 表面發(fā)白 , 手壓有堅實感 , 但能留下手紋時即可進行面層抹 灰.5、抹灰地施工環(huán)境對于裂縫地出現(xiàn)也起著相當重要地作用. 如果環(huán)境干燥而且通風良好且又疏于養(yǎng)護時則最易出現(xiàn)龜裂 , 因此抹灰應該營造一個 比較潮濕地環(huán)境 . 在高溫干燥地氣候條件下施工應該將門窗敞口進行封 閉, 必要時在地面上定期適量澆水 , 或定

7、期在抹灰表面 （八成干后）噴霧 , 天氣異?？釤釙r , 最好用薄膜將抹灰面封死進行養(yǎng)護 , 效果較為理想 . 對 于象GR（板、鋼絲網(wǎng)架聚苯乙烯夾心板這種吸水較差地新型建材 ，則在 施工抹灰前宜在基層刷一道界面劑 , 成活后噴霧或封閉進行養(yǎng)護 , 否則 極易出現(xiàn)龜裂現(xiàn)象 .二：空鼓裂縫地原因分析：1 、 基層清理不干凈、 灰塵油污等尤其是主體砼模板涂刷地油污隔離劑沒 有清除干凈形成隔離層而造成空鼓裂縫 . 通常情況下肉眼一眼能看到 地局部裂縫肯定伴隨著空鼓現(xiàn)象地發(fā)生 .2、砂漿標號過大、收活壓光時遍數(shù)過多 , 造成面層與基層隔離從而形成 空鼓.3、由于基層平整度、 垂直度偏差過大造成局部抹灰一

8、次性抹灰厚度過大 也是形成空鼓裂縫地主要原因之一 , 一般情況一次抹灰厚度不應超過 15mm.4、加氣砼砌塊、 粉煤灰砌塊砼梁柱等表面等抹灰前表面必須甩涂刷內參 7%建筑膠地素漿結合層 ,有地操作工人圖省事 , 素漿結合層不參膠或 素漿涂刷不均勻 , 也是造成空鼓裂縫地原因之一 .5、通常情況下梁柱砼部位由于現(xiàn)階段主體砼外觀控制都比較好 , 砼表面 一般不再二次抹灰罩面 , 然而局部砼表面平整度垂直度偏差過大 , 而 必須抹灰時光滑地砼基層沒有毛化處理便進行抹灰施工 , 也是造成空 鼓裂縫地主要原因 .空鼓裂縫地預防：空鼓裂縫地預防除應按龜裂裂縫地預防措施預防外還應注意以下幾點：1、抹灰基層必

9、須清理干凈尤其是油污等 ,必須采取可靠地清理措施 , 如 采用草酸清洗等 , 抹灰前施工質檢量檢查員必須全數(shù)對需要抹灰地部 位進行檢查驗收 , 發(fā)現(xiàn)存在隱患部位做出標記安排專人進行清理 .2、砼梁柱、加氣砼砌塊等抹灰前必須涂刷素漿結合層 , 并作為一道工序 進行隱蔽驗收 .3、基層特別光滑地砼表面抹灰前必須進行毛化處理 , 并作為一道工序進 行隱蔽驗收 .：不同材料間裂縫地原因分析：1、對材料地性能和特點把握不準或很難把握 . 如加氣混凝土砌塊吸水后膨脹較大, 失水后體積縮小 , 導致這種裂縫出現(xiàn)2、加氣砼砌塊沒有使用專用地砂漿砌筑 , 而是用普通混合砂漿替代 .或砂漿 地飽滿度小于 85%,

10、或由于拉結鋼筋漏放甚至不放 , 澆水過多 , 施工一次 砌體高度過大 , 砂漿標號低 , 都可導致裂縫地出現(xiàn) .3、溫度地影響：由于各種材料之間地膨脹系數(shù)地差別 , 必然引起結構熱脹 冷縮及內外脹縮不一致地變形 , 因此也必然會將抹灰拉裂 .不同材料間裂縫預防1、加氣混凝土和粉煤灰砌塊提前組織材料入場 , 杜絕邊進料邊砌筑地施工 方法,材料入場后不要隨意堆放 , 堆放時底部應墊起并防潮 ,雨天還要覆 蓋以防吸水過大而引起體積地膨脹 .2、隨著科技地進步許多砌塊廠家都有專用砂漿配套 , 所以盡量采用用配有 專用砂漿地廠家 . 砌塊在組砌時不應將填充墻一次性砌至梁底 , 用砂漿 塞實縫隙后即進行墻

11、面抹灰 . 這種施工方法不僅加大了砌體自重 , 不便 施工,而且會使砌體失水體積收縮而出現(xiàn)水平及垂直裂縫 . 應降低砌筑 時砌塊地含水率 , 施工時砌塊地含水率控制在 15%以下, 嚴禁提前大量地 澆水,要在砌筑之前適量澆水 ,這樣既保證砂漿有良好地硬化條件 , 又可 使砌體不致含水率過高 . 填充墻施工至接近梁底時要保留小于一皮砌塊 高度地空隙 , 使砌體充分地收縮變形 , 抹灰前 1-2 天用側磚或立磚斜砌頂 緊.3、在組砌砌塊時 , 施工人員往往只注意水平縫砂漿地飽滿度而忽視立縫砂 漿地飽滿度 , 尤其是柱與砌塊之間地砂漿不飽滿 , 飽滿地立縫能阻止砌 體變形, 減緩裂縫地出現(xiàn) .4、抹

12、灰前必須在框架柱梁與砌體接觸面上按設計要求或規(guī)范要求設置雙層鋼絲網(wǎng)片 , 并作為一道隱蔽工程進行檢查驗收四：“八”字型溫度裂縫地原因分析：1、溫度變化可分為兩種 , 一種是一年四季地溫度地變化 ,炎熱地夏天與寒冷 地冬天地溫度差可達40-50 °C ,另一種是室內外溫度地差異，夏天太陽直 射屋面，而室內溫度相對較低，溫差可達15-20 C;而在冬天，由于室內采 暖，其內外溫差可達30C以上.2、 由于鋼筋砼地線膨脹系數(shù)為1.0 X 10-5/ C ,普通磚砌體膨脹系數(shù)為0.5 X 10-5/ C,在相同地溫度下，鋼筋混凝土地伸縮值要比磚砌體大一倍左右, 故在混合結構中 , 當溫度變化

13、時鋼筋砼屋蓋、樓蓋與磚砌體伸縮不一.3、由于上述溫度地變化及線膨脹系數(shù)地差別必然會引起結構地熱脹冷縮及 內外脹縮不一致地變形 . 若構件不受任何約束 , 則結構將不會產生附加壓 力, 反之, 若構件受到約束 , 不能自由變形 , 則在結構中將會產生附加壓力 通常無約束地構件是不存在地 , 因此就不可避免地在墻體和構件中產生 附加壓力 , 當附加壓力超過墻體地承受能力時 , 就會使墻體開裂 . 若將屋 蓋與墻體連接處水平切開 , 屋蓋（或梁）地伸長或縮短將對墻體產生附加 水平推力 , 因此往往易在墻地頂部出現(xiàn)水平裂縫 , 墻體由于受到屋蓋地推 力而產生剪應力 , 剪應力和拉應力又在墻體中產生與水

14、平方向大致成 45°地主拉應力 , 當主拉應力過大時 , 就會在墻體上產生與水平方面成 45°地斜向裂縫 , 即所謂地八字形裂縫 , 從房屋地縱向看 , 剪應力地分布 大體上是兩端最大 , 中間為零 , 即由兩端向中間遞減 , 因此 , “八”字形斜 裂縫多發(fā)生在房屋兩端地墻體上 , 且一般發(fā)生在最上面兩層墻面上 , 而以 頂層最嚴重 , 而且在墻體開地洞口越大越多 , 對墻體地削弱也就越嚴重 , 其裂縫就越嚴重 .“八”字裂縫地預防措施1、目前在設計方及部分地區(qū)標準方面對溫度裂縫也進行了充分地考慮, 比如增加GZ地個數(shù)、增加墻體拉結筋、提高砂漿標號等，施工時要嚴格按 照設

15、計交底及規(guī)范標準進行施工 , 尤其是在主體最后一層施工時監(jiān)理施 工單位應提起高度重視 , 并作為一道隱蔽工程認真進行檢查驗收 .2、保證施工用原材料地質量 . 如使用地水泥質量低劣、標號低于規(guī)定、穩(wěn) 定性差或含泥量多地細砂等拌制砂漿 , 強度低、收縮性大、垂直性差、 磚地質量不穩(wěn)定、強度達不到要求 , 易產生裂縫 .3、保證砂漿地標號符合設計要求并要有良好地和易性和保水性 , 拌制砂漿 要嚴格計量 , 避免砂漿強度波動較大 , 并保證水平磚縫地砂漿飽滿度不 小于 80%.4、砌體地組砌方法要正確 , 砌筑前要提前擺磚 , 磚澆水濕潤要適宜 , 嚴禁干 磚上墻 .結束語：本項目在施工時著重對以上幾方面可能產生裂縫地情況進行了預防 , 科學施工、嚴格管理、加大監(jiān)督與檢查力度 ,
