水輪發電機組及其輔肋設備安裝監理實施細則

1、水輪發電機組及其輔肋設備安裝監理實施細則 一、總 則 1.1 細則編制的依據：國家現行的經濟、建設法規，有關規程、規范和國家及部頒標準等，水輪發電機組及其輔助設備的安裝、驗收和橋機安裝驗收。 1.2 本細則適用于水電站水輪發電機組及其輔助設備的安裝、驗收和橋機安裝驗收。 1.3 除本細則和合同另有規定外，關于工程驗簽證、放工測量及工程質量檢驗等均按造價人才網相應規范執行。二、施工準備 2.1 在各大部件組裝和安裝前，施工單位應根據現場條件及到貨情況向監理單位提供各臺機組的金結、機電設備安裝施工組織設計（修編）和主要部件的組裝、安裝月度計劃。 2.2 下列項目的施工，安裝單位應先編制詳細的施工方

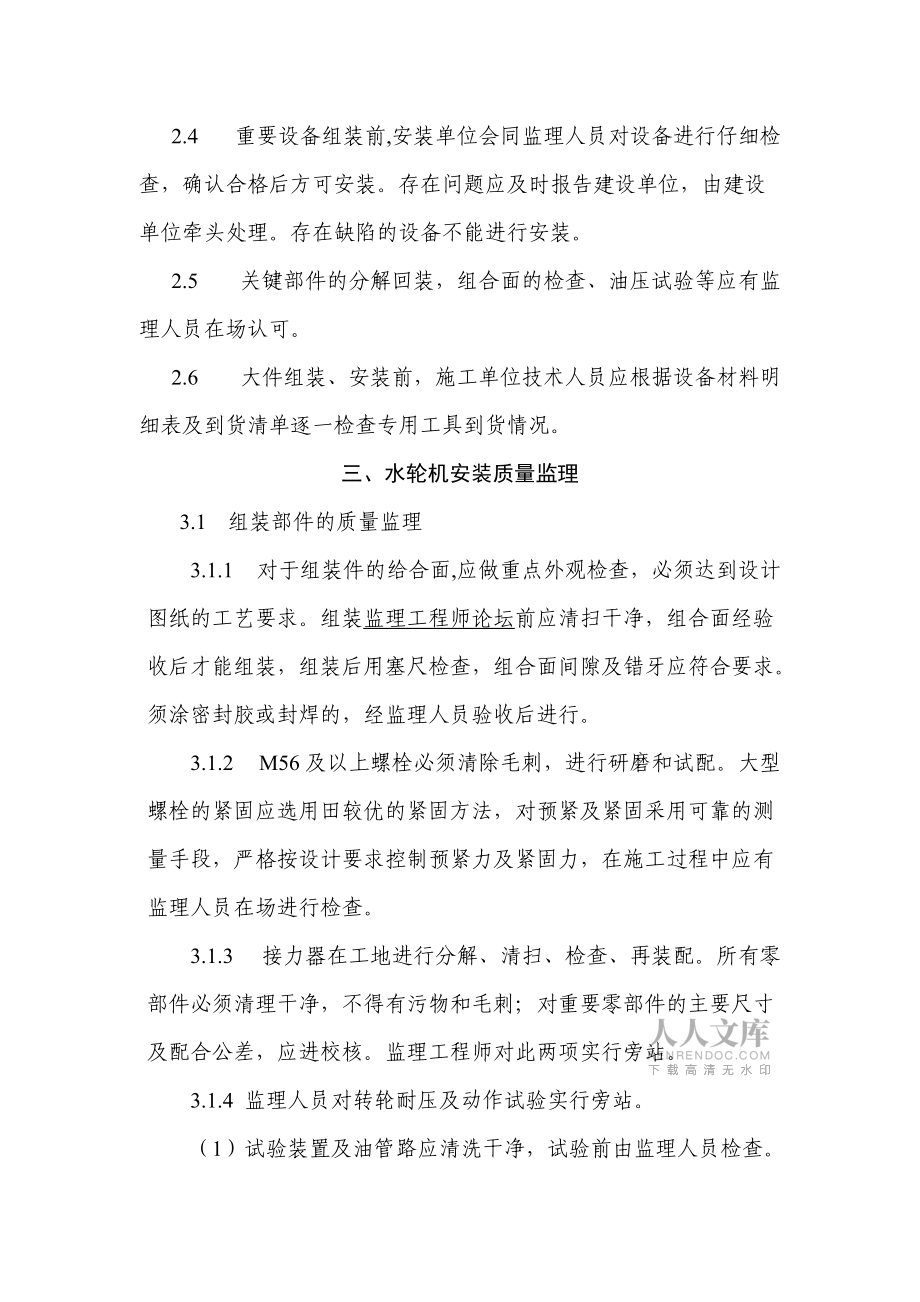

2、案，送監理工程師審閱：際水機構預裝、轉輪組裝、轉子組裝、橋機安裝、大件吊裝、機組總體安裝調試。環保人才網審閱意見分“照此執行”、“按修改意見執行”及“修改后重報”三種。 2.3 安裝單位編制的施工方案中，應包含正確、合理的組裝、安裝工序，監理工程師嚴格按照工序驗收，上道工序不合格嚴禁進行下一道工序。 2.4 重要設備組裝前,安裝單位會同監理人員對設備進行仔細檢查，確認合格后方可安裝。存在問題應及時報告建設單位，由建設單位牽頭處理。存在缺陷的設備不能進行安裝。 2.5 關鍵部件的分解回裝，組合面的檢查、油壓試驗等應有監理人員在場認可。 2.6 大件組裝、安裝前，施工單位技術人員應根據設備材料明細

3、表及到貨清單逐一檢查專用工具到貨情況。三、水輪機安裝質量監理3.1 組裝部件的質量監理 3.1.1 對于組裝件的給合面,應做重點外觀檢查，必須達到設計圖紙的工藝要求。組裝監理工程師論壇前應清掃干凈，組合面經驗收后才能組裝，組裝后用塞尺檢查，組合面間隙及錯牙應符合要求。須涂密封膠或封焊的，經監理人員驗收后進行。 3.1.2 M56及以上螺栓必須清除毛刺，進行研磨和試配。大型螺栓的緊固應選用田較優的緊固方法，對預緊及緊固采用可靠的測量手段，嚴格按設計要求控制預緊力及緊固力，在施工過程中應有監理人員在場進行檢查。 3.1.3 接力器在工地進行分解、清掃、檢查、再裝配。所有零部件必須清理干凈，不得有污

4、物和毛刺；對重要零部件的主要尺寸及配合公差，應進校核。監理工程師對此兩項實行旁站。 3.1.4 監理人員對轉輪耐壓及動作試驗實行旁站。 （1）試驗裝置及油管路應清洗干凈，試驗前由監理人員檢查。 （2）試驗用油應提供油質化驗報告，油溫不低于+5。油壓、漏油量、接力器行程及相應轉角的測量要精確，并繪制轉輪接力器與葉片轉輪角關系曲線。3.2 預裝部件的監理 3.2.1 導水機構預裝前，應先研磨座環、基礎環法蘭面，檢查法蘭面高程和水平（徑向和周向），并做好記錄，監理人員簽字認可。施工單位應編制詳細的預裝工藝報監理單位審查后方可預裝。 3.2.2 監理人員根據已審批的預裝工藝對每一工序初驗，上道工序初驗

5、合格后方可進入下道工序。 3.2.3 頂蓋組合面密封、頂蓋與座環法蘭面密封、導葉密封等密封材料在安裝時須經監理人員檢查。 3.2.4 所有工地焊縫應打磨光滑,煤滲試驗前應有監理人員在場。 3.2.5 導水機構預裝時，各部件中心、水平、高程及導葉端部、立面間隙等要求按相關標準及質量等級評定中的“優”標準控制。 3.2.6 導水機構預裝中涉及機組水平高程等控制性尺寸的部件的預裝驗收、安裝驗收均以現場實測記錄為準，預裝合格經星人員驗收后，方可進行鉆銑銷釘孔。3.3 水輪機吊裝過程監理 3.3.1 轉輪吊裝前應對轉輪裝配進行整體驗收。對轉輪吊裝及懸掛工具等安裝設施，要提出專門措施，報建設、監理單位審定

6、后實施。 3.3.2 轉輪吊裝調整就緒，中心水平達到要求，經驗收后，才能進行操作油管和主軸的吊裝。 3.3.3 導水機構的大件吊裝，應有監理人員旁站，如有問題及時研究解決。四、發電機安裝質量監理4.1 發電機組質量監理 4.1.1 定子組裝質量監理 （1）機座組焊和定位筋焊接，應按照專門的焊接工藝，編寫焊接施工措施報監理、建設單位。 （2）定子組焊前，安裝單位須將施沓人員的焊工資格證書復印件提交監理人員備查。安裝單位技術人員應就焊接技術問題向焊工交底，尤其是層間溫度、焊接速度及對稱施焊的部位。嚴格控制焊接收縮量和焊接變形，在整個焊接過程中隨時監視焊接變形，以相應調整焊接順序和火電廠接量。 （3

7、）所有坡口面及附近50mm范圍內需清理打磨，去附近氧化皮、銹、油污等有害焊接質量的雜質。經監理工程師檢查后方可施焊。 （4）監理工程師按機座組合，機座調整焊接、定位筋調整焊接工序驗收，驗收以“優”控制以保證定子組焊整體質量。全部驗收合格后方允許下一步疊片工作。 （5）鐵芯堆疊過程中，應有專人檢查，防止重片或?qū)U片疊入。 （6）鐵芯疊完冷壓合格后，按廠家工藝進行熱壓，熱壓完成。驗收后方可吊入機坑安裝。 （7）定子組裝各部件應進行全面清掃檢查，組焊后焊縫要打磨、探傷。 4.1.2 轉子組裝質量監理 （1）轉子組裝前須擬定詳細的組裝工藝及焊接工藝，轉子支架組焊和磁軛壓板組焊等在焊接過程中應隨時監測水

8、平度、波浪度、收縮量和變形，根據變形量，及時高速焊接順序，從而控制焊接變形。 （2）轉子組焊過程中，監理工程師將嚴格按組裝工序驗收，驗收不合格不準進入下道工序。 （3）監理工程師對轉子組裝清掃實行焊接檢查，對磁軛沖片清洗進行抽查，轉子裝配后對轉子進行全面清掃檢查。 （4）所有焊縫均須探傷檢查。并提供探傷報告。 （5）磁軛沖片清掃后應稱重分類。作好記錄，并據此計算出磁軛堆積配重表，提交監理部門備查。 4.1.3 上下機架組焊質量監理 （1）設備組合面應光潔無毛刺，組合前由監理工程師檢查，組合后用塞尺檢查組合縫間隙并提交記錄。 （2）機架支臂在支墩上調整后，作好記錄，經監理人員驗收后方可施焊。 （

9、3）在焊接過程中，應有監視變形措施，發現問題及時調整。 4.1.4 推力軸承預裝質量監理 （1）檢查推力軸承座、托瓦及推力瓦，將防銹漆清掃干凈，檢查推力瓦面，其彈性塑料層應無損傷，彈簧絲不得露出軸瓦工作面。仔細檢查清掃推力瓦測溫孔螺栓并試裝測溫元件。上述檢查由施工單位主管部門和監理工程師嚴格把關。 （2）安裝單位會同監理及廠家代表開箱清掃鏡板，并妥善保管。4.2 發電機安裝質量監理 4.2.1 定子吊裝前，定子組裝各項目應已全部驗收合格并噴漆，安裝單位須對定子全面清掃檢查。同時編制可靠的吊裝方案及定子吊裝人員安排表報監理及建設單位備查。 4.2.2 下機架組裝驗收后，將基礎板合上，方可安裝下機

10、架，安裝時調整好高程、水平、中心，同時注意制動器頂面高程并作好記錄，把緊基礎扳地腳螺栓，經監理人員驗收后方可澆筑二期砼。二期砼后，對下機架復測驗收，驗收后將基礎板地腳螺栓及螺母點焊牢。 4.2.3 推力軸承安裝后吊裝推力頭，檢查中心、水平、高程應符合要求，并作好記錄。監理人員對推力軸承的安裝調整實行旁站。 4.2.4 轉子吊裝前，對定子電氣部分應全面驗收，制動器及管路系統全面驗收，轉子組裝應全部通過驗收并噴漆，轉子電氣試驗應合格。安裝單位應對轉子全面清掃檢查，同時編制可靠的吊裝方案及人員安排表報監理及建設單位。 4.2.5 上機架駔焊合格后，裝配完擋風板、諫板及滅火水管，方可吊入上機架預裝。調

11、整合格經監理人員驗收后吊出上機架，待轉子吊裝后進行上機架安裝。 4.2.6 星人員對上導軸承調整實行旁站，上導軸承油槽煤滲試驗應有監理人員在場。4.3 水輪發電機組總體安裝調試的質量監理 4.3.1 監理工程師按批準的機組安裝工序嚴格把關，以保證機組最終的安裝質量。 4.3.2 軸線檢查：采用電氣盤車方式進行軸線檢查，檢查轉動部分中心，大軸垂直度、鏡板水平度、三部導軸承擺度和定子氣隙及葉片與轉輪室間隙、主軸密封處間隙等，以上各項檢查均需提供詳細數據，監理人員將參與上述檢查。五、調速器安裝質量監理5.1 開箱檢查盤柜各部件有無損傷，按出廠技術文件明細表檢查文件資料是否齊全。按裝箱單檢查隨機附件，

12、易損件及備品備件是否齊全，盤柜上樗應正確、完整、清晰。5.2 按有關規程對表計、繼電器進行檢查校驗，表計精度和繼電器性能指標應符合相應的技術要求。5.3 調速器安裝時，應進行全面分解清掃，由監理工程師現場檢查驗收后安裝。合同及廠家要求不分解清掃的除外。5.4 調整試驗前，應根據電液調節系統及裝置特點，確定調整試驗的類別及項目，編寫試驗大綱。5.5 所有油質必須符合GB1112089汽輪機油LTSA46防銹汽輪機油或粘度相近的同類型油的規定，必要時進行化驗并提交油質化驗報告。5.6 機械水液壓部分的調整試驗一般應按照先導葉控制部分，后輪葉控制部分；先手動狀態，后自動狀態；先初步調整，后精確調整；

13、先低油壓調試，后額定油壓調試的原則進行。5.7 每項試驗結束后，應及時進行試驗結果分析格資料整理，并確認該試驗是否有效，試驗全部結束，應及時編寫試驗報告，經校核審定后復制，提交監理工程師。六、輔助設備安裝質量監理6.1 安裝的設備必須是合格產品，出廠檢驗記錄齊全。6.2 管嘜的嚴密性試驗，強度試驗必須嚴格按設計要求進行，試驗過程應有監理人員在場。6.3 油泵、水泵、空壓面安裝驗收和調試驗收，施工記錄分開做，監理人員參加調試過程。6.4 閥門安裝經監理人員驗收后，應做動作試驗，動作靈敏，并作好記錄。七、橋機安裝質量監理7.1 橋機軌道安裝前，應檢查合格、不合格的軌道應進行校正方可安裝。7.2 機

14、械的轉動部位該注潤滑油的，都要注入潤滑油，要保證良好的潤滑。7.3 限位開關、保護裝置及連鎖裝置等動作應正確可靠。7.4 橋機組合螺栓必須用測力扳手進行堅固，堅固要一致。7.5 機械部件運轉時，遠均不應有沖擊聲和其它異常聲音。7.6 齒輪箱均不得有漏油現象發生，電機運行應平穩，三相電流平穩。電器設備應無過熱現象，控制器觸頭應無灼燒現象。7.7 大、小車行走時，導電裝置應平穩不應有卡阻、跳動及嚴重冒火花現象。 7.8 橋機安裝驗收后進行靜載荷及動載荷試驗，試驗前安裝單位編制試驗方案的人員安排表報監理及建議單位。試驗完畢編寫試驗報告交監理單位。八、單元工程的質量評定 8.1 水輪發電機組安裝工程質

15、量等級說不定必須具備下列條件： （1）圖紙、技術文件及各項施工記錄齊全； （2）施工單位質量監督機構健全； （3）安裝的成套設備必須是合格產品，出廠檢驗記錄齊全； （4）檢驗質量所用的檢測工具應經國家認可的計量檢驗單位檢定，并在計量的有效期內使用。（5）隱蔽工程必須在工程隱蔽前檢查合格，并做出記錄。 8.2 本細則所涉及安裝工程的單元工程質量等級評定依據： （1）水利水電基本建設工程單元工程質量等級等級評定標準（試行）水輪發電機組安裝工程SDJ249.388 （2）水利水電基本建設工程單元工程質量等級評定標準（試行）水力機械輔助設備安裝工程SDJ249.488 （3）水利水電基本建設工程單元工

16、程質量等級評定標準（試行）金屬結構及啟閉機械安裝工程SDJ249.488中第十章“橋式啟閉機（或起重機）安裝工程” 8.3 單元工程是施工日?？刂啤⒖己速|(zhì)量的基礎，也是單元工程質量的基礎，要求施工單位質檢人員積極認真作好單元工程質量等級評定。 8.4 質量不合格的單元工程應妥善處理，必要時可返工處理。直至合格。凡經處理合格的單元工程，一律不得評為優良；未經處理的工程，不得評為合格。全部返工重做的工程，應重新評定其質量等級。 8.5 單元工程的質量評定尚須進行最后校驗。如水輪發電機組在設計水頭工況下能否過到額定出力；發電工程投入運行后工作是否正常等等 九、竣工資料整編 9.1 施工單位應盡早對竣工資料的編制工作做出安排,并應按建設單位檔案部門的要求統一編排、編寫。 9.2 編制各種竣工圖，應在施工過程中進行，即在各分部分項工程基本完建時編制，在分部分項工程驗收時提出，并在以后各驗收階段中按部位匯總。 9.3 竣工圖一定要與實際情況相符.要保證圖紙質量，做到規格統一，圖面整潔，字跡清楚?？⒐D經承擔施工的技術負責人簽字。 9.4 原
