地下車庫消防工程施工方案

1、第 一 章工 程 概 況本工程為大河名苑幼兒園消防工程，主要消防系統：自動報警聯動系統室內外消火栓系統自動噴水系統防火門系統應急照明系統第二章編制依據本施工組織設計按以下幾點要求編制：?本工程施工圖紙；?建筑設計防火規范（GBJ16-87） （2001年版）?室內消火栓安裝（S161）?消防水泵結合器安裝（86S164）?建筑工程施工質量驗收統一標準（GB50300-2001）?相關選用產品的設計安裝說明?施工工藝文件匯編 （Q/HYS-GY?室內自動噴水滅火設施安裝（89SS175）第三章 施工的目標及任務嚴格按照消防規范，依據施工圖紙及優化設計方案和業主要求，高標準的完成工程項目任務，確

2、保消防檢測優良級，消防驗收一次通過，把報警系統建成一套以探測點為基礎、控制設備為保證，控 制中心為核心的可靠性能高的系統。一旦發生火災能迅速、準確報警，及時啟動相關資源，確保建筑 內的人身安全。以科學、規范、高質量的專業化施工，把一個好的設計方案真正變?yōu)楝F(xiàn)實。第四章施工進度計劃我公司進度安排，完全按照甲方的交工要求，根據總包的施工計劃，進行施工，服從總包的管理 和現場進度要求，如果在施工過程中有變動，請甲方及時通知我方，我方將根據實際情況，更改其施 工計劃第五章施工部署及施工準備大河名苑幼兒園消火栓及自動噴淋系統工程安裝與施工，由本公司全部獨立完成，不對外再進行二次分包。加強與設計單位的聯系，

3、及時了解設計意圖及工程要求。施工過程中出現的問題，及時向業主、監理、總包單位匯報，并同設計單位聯系，咨詢意見，辦 理設計變更。嚴格按照圖紙施工，未經設計同意不得隨意變更設計。在施工全過程中，嚴格按照經業主及監理批準的“施工組織方案”進行質量管理。在施工班組“自 檢”和責任工程師、質檢員聯合檢查的基礎上，接受監理的檢查和驗收，并依照監理通知，按工藝標 準予以整改。為了保證及時交工我公司安排以下人員組：項目經理:質量監控物資設備工程資料工程核算工程技術安全保衛水專業質檢水專業工長施工隊伍項目部各部門主要職責:2、經營核算組3、工程技術組4、質量監控組1、項目部經理：負責項目工程的全面各項工作合同預

4、結算、索賠、統計、核算、勞動配置、分配。生產調度、文明施工、技術管理、生產計劃。5、工程質量管理、質量資料管理。物資設備組：材料詢價、采購、材料供應、管理、運輸、工具設備管理。6、安全保衛組：安全教育、安全管理、消防保衛。1、施工進度安排本工程為新建工程。計劃控制目標。(詳見施工進度計劃表)2、保證工期措施：我公司將根據土建施工網絡計劃，對工期進行分解，制定階段目標，制定月、周、日工作計劃。以實現對業主的工期的承諾。(1)技術保證措施? 組織技術質量人員學習技術規范、熟悉施工圖紙。? 提前做好各分項工程的施工方案與材料試驗，及時申報。? 各分項工程施工前及時進行技術交底，確保施工質量。(2)勞

5、動人員及消防安全保證措施根據總體施工控制進度計劃，做出勞動力使用計劃，加強勞動力調度，選派有同類工程施工經驗 的隊伍進場施工，人員數量、素質予以保證。特殊工種作業時，要有相應的上崗證，方可進行施工， 例如焊工作業時，操作人員要持有焊工操作證，并備有看火人員，滅火工具等，以防止火災的發生。(3)材料保證措施保證料源充足，開工前做出備料計劃，提前考察各種材料的貨源、儲量、運距等，詳細制定出進 料計劃，保證各種物資的供應。嚴把材料質量關。在經過考察的基礎上， 采購合格的原料與半成品， 防止因不合格材料影響工期。每月做出具體的材料使用計劃與進場計劃，若有遺漏，及時做出追補計劃。(4)加強質量管理工作：

6、每個分項工程及部位施工前，責任工程師須以書面形式對施工隊伍進行交底，包括使用材料、安 裝方法、技術要求、質量標準以及美觀要求，成品保護，工期要求等，根據公司質量保證體系，對施 工班組進行檢驗與監督。(5)加強施工部署和各專業音質相互配合。3、物資準備：開工前完成各項施工用料的調查落實，經過試驗合格后簽訂供貨協議，分期分批組織進場。根據主要機具需用量計劃，及時組織設備進場，保證使用。施工機具計劃及進場時間：序號名稱進場時間數量1套絲機2016. 41臺2電焊機2016. 41臺3砂輪切割機2016. 42臺4臺鉆2016. 41臺5電錘2016. 43把6電鉆2016. 43把7電動打壓泉201

7、6. 41臺8氣焊2016. 41套9搖表2016. 41個10開孔水鉆2016. 41臺11滾槽機2016. 41臺12打孔機2016. 41臺13臺式鉆床2016. 41臺14電動切管機2016. 41臺4、勞動力準備:本工程勞動力具施工部署如下:工種 級別按工程施工階段投入勞動力情況施工準備管道安裝 試壓沖洗設備 安裝系統 調試系統 聯調竣工 準備管道安裝工83850302010電焊工255100合 計104355312010尺N-U-P-4-r-弟八早技術萬案具體技術方案如下：第一節 火災自動報警及聯動控制系統一.施工工藝流程施工準備一管道、線槽敷設一線、纜敷設一校接線及絕緣電阻測試一

8、設備安裝一單機調試一系統 調試一驗收。二.主要分項工程施工方法及技術要求1）布線1 .在管內或線槽內的穿線，應在建筑抹灰及地面工程結束后進行。在穿線前，應將管內或線槽 內的積水及雜物清除干凈，有利于穿線后提高線路的絕緣電阻，在穿線時，必須使用護圍，以保護導 線絕緣層。2 .火災自動報警系統應單獨布線，系統內不同電壓等級、不同電流類別的線路，不應穿在同一 管內或線槽的同一槽孔內。3 .導線在管內或線槽內，不應有接頭或扭結。導線的接頭，應在接線盒內焊接或用端子連接。4 .敷設在多塵或潮濕場所管路的管口和管子連接處，均應作密封處理。穿越人防防護墻或臨空 墻處，應按規范要求做好密閉處理5 .管路超過下

9、列長度時，應在便于接線處裝設接線盒：5.15.25.35.4管子長度每超過管子長度每超過管子長度每超過管子長度每超過6.金屬管子入盒時,30m,無彎曲時；20m,有1個彎曲時；15m,有2個彎曲時；8m,有3個彎曲時。盒外側應套鎖母，內側應裝護口，在吊頂內敷設時，盒的內外側均應套鎖母。在吊頂內敷設各類管路和線槽時，宜采用單獨的卡具吊裝或支撐物固定。7 .線槽的直線段應每隔1.01.5 m設置吊點或支點，在下列部位也應設置吊點或支點:7 1 線槽始端、終端及接頭處；8 2 距接線盒 0.2 m 處；9 3 線槽走向改變或轉角處，應采用防晃吊架。10 吊裝線槽的吊桿直徑，不應小于6mm。11 管線

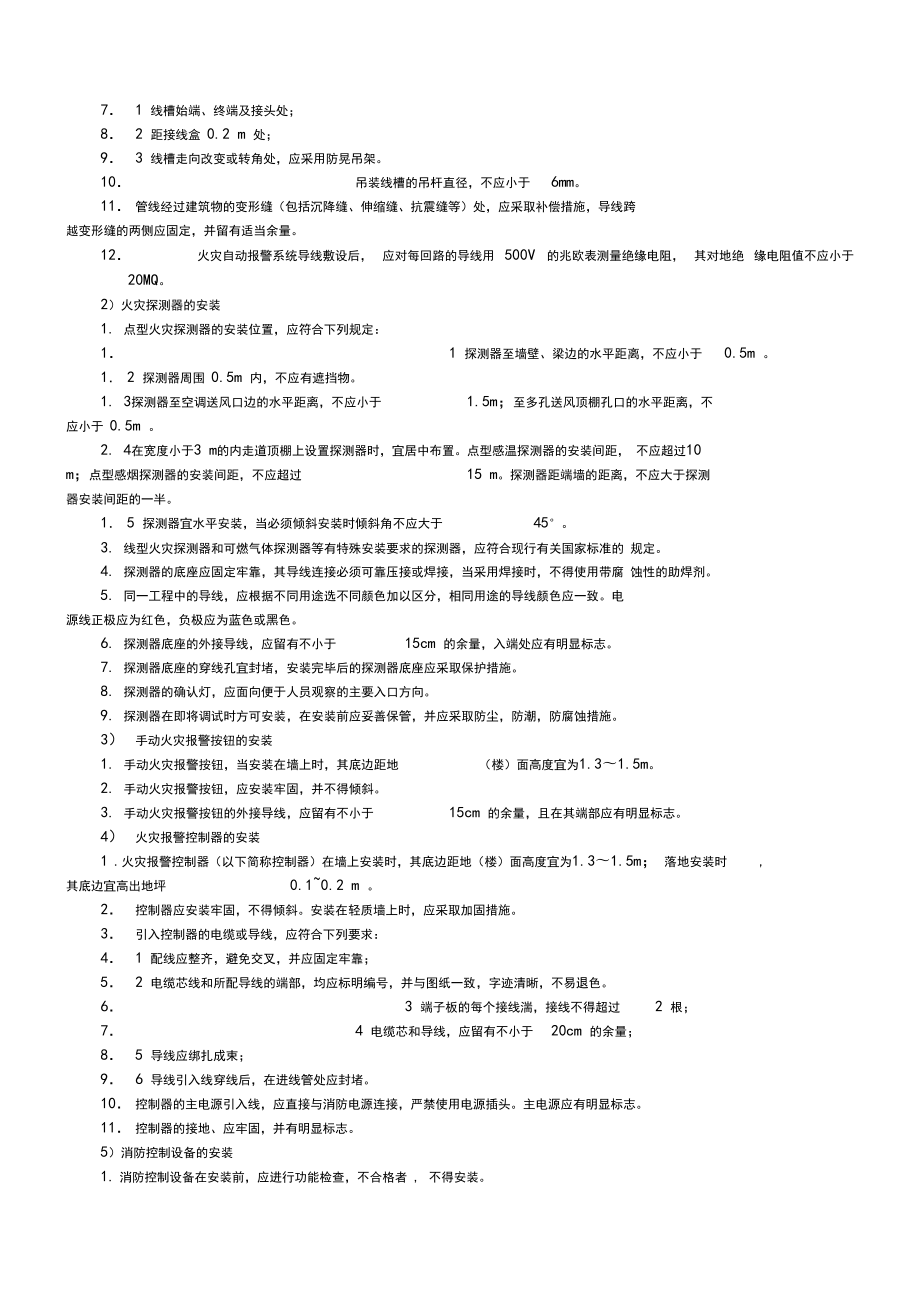

10、經過建筑物的變形縫（包括沉降縫、伸縮縫、抗震縫等）處，應采取補償措施，導線跨 越變形縫的兩側應固定，并留有適當余量。12 火災自動報警系統導線敷設后， 應對每回路的導線用 500V 的兆歐表測量絕緣電阻， 其對地絕 緣電阻值不應小于20MQ。2）火災探測器的安裝1. 點型火災探測器的安裝位置，應符合下列規定：1 1 探測器至墻壁、梁邊的水平距離，不應小于0.5m 。1 2 探測器周圍 0.5m 內，不應有遮擋物。1. 3探測器至空調送風口邊的水平距離，不應小于1.5m；至多孔送風頂棚孔口的水平距離，不應小于 0.5m 。2. 4在寬度小于3 m的內走道頂棚上設置探測器時，宜居中布置。點型感溫探

11、測器的安裝間距， 不應超過10 m；點型感煙探測器的安裝間距，不應超過15 m。探測器距端墻的距離，不應大于探測器安裝間距的一半。1 5 探測器宜水平安裝，當必須傾斜安裝時傾斜角不應大于45°。3. 線型火災探測器和可燃氣體探測器等有特殊安裝要求的探測器，應符合現行有關國家標準的 規定。4. 探測器的底座應固定牢靠，其導線連接必須可靠壓接或焊接，當采用焊接時，不得使用帶腐 蝕性的助焊劑。5. 同一工程中的導線，應根據不同用途選不同顏色加以區分，相同用途的導線顏色應一致。電 源線正極應為紅色，負極應為藍色或黑色。6. 探測器底座的外接導線，應留有不小于15cm 的余量，入端處應有明顯標

12、志。7. 探測器底座的穿線孔宜封堵，安裝完畢后的探測器底座應采取保護措施。8. 探測器的確認燈，應面向便于人員觀察的主要入口方向。9. 探測器在即將調試時方可安裝，在安裝前應妥善保管，并應采取防塵，防潮，防腐蝕措施。3） 手動火災報警按鈕的安裝1. 手動火災報警按鈕，當安裝在墻上時，其底邊距地（樓）面高度宜為1.31.5m。2. 手動火災報警按鈕，應安裝牢固，并不得傾斜。3. 手動火災報警按鈕的外接導線，應留有不小于15cm 的余量，且在其端部應有明顯標志。4） 火災報警控制器的安裝1 .火災報警控制器（以下簡稱控制器）在墻上安裝時，其底邊距地（樓）面高度宜為1.31.5m； 落地安裝時, 其

13、底邊宜高出地坪0.10.2 m 。2 控制器應安裝牢固，不得傾斜。安裝在輕質墻上時，應采取加固措施。3 引入控制器的電纜或?qū)Ь€，應符合下列要求：4 1 配線應整齊，避免交叉，并應固定牢靠；5 2 電纜芯線和所配導線的端部，均應標明編號，并與圖紙一致，字跡清晰，不易退色。6 3 端子板的每個接線湍，接線不得超過2 根；7 4 電纜芯和導線，應留有不小于20cm 的余量；8 5 導線應綁扎成束；9 6 導線引入線穿線后，在進線管處應封堵。10 控制器的主電源引入線，應直接與消防電源連接，嚴禁使用電源插頭。主電源應有明顯標志。11 控制器的接地、應牢固，并有明顯標志。5）消防控制設備的安裝1. 消防

14、控制設備在安裝前，應進行功能檢查，不合格者 , 不得安裝。2. 消防控制設備的外接導線，當采用金屬軟管作套管時，其長度不宜大于2ml且應采用管卡固定，其固定點間距不應大于0.5m 。金屬軟管與消防控制設備的接線盒（箱） ，應采用鎖母固定，并應根據配管規定接地。3. 消防控制設備外接導線的端部，應有明顯標志。4. 消防控制設備盤（柜）內不同電壓等級，不同電流類別的端子，應分開，并有明顯標志。6） 系統接地裝置的安裝1. 工作接地線應采用銅芯絕緣導線或電纜，不得利用鍍鋅扁鐵或金屬軟管。2. 由消防控制室引至接地體的工作接地線，在通過墻壁時，應穿入鋼管或其它堅固的保護管。3. 工作接地線與保護接地線

15、，必須分開，保護接地導體不得利用金屬軟管。4. 接地裝置施工完畢后，應及時作隱蔽工程驗收。驗收應包括下列內容：5. 1 測量接地電阻，并作好記錄；6. 2 查驗應提交的技術文件；7. 3 審查施工質量。7）系統的調試1 .一般規定1 1 火災自動報警系統的調試，應在系統施工結束后進行。1 2 火災自動報警系統調試前應具備施工及驗收規范中規定的所列文件與調試必需的其它文件。1. 3 調試負責人必須由有資格的專業技術人員擔任，所有參加調試人員應職責明確，并應按照 調試程序工作。2. 調試前的準備2.1 設備的規格、型號、數量、備品備件等應按設計要求查驗。2.2 應按施工及驗收規范要求檢查系統的施工

16、質量。對屬于施工中出現的問題，應會同有關單位 協商解決，并有文字記錄。2.3 應按施工及驗收規范要求檢查系統線路，對于錯線、開路、虛焊和短路等應進行處理。2.4 對系統中的火災報警控制器、可燃氣體報警控制器、消防聯動控制器、氣體滅火控制器、消防電氣控制裝置、消防設備應急電源、消防應急廣播設備、消防電話、傳輸設備、消防控制中心圖形顯示裝置、消防電動裝置、區域顯示器 （ 火災顯示盤 ） 、消防應急燈具控制裝置、火災警報裝置等設備 分別進行單機通電檢查。3. 火災報警控制器調試3 1 調試前應切斷火災報警控制器的所有外部控制連線，并將任一個總線回路的火災探測器以 及該總線回路上的手動火災報警按鈕等部

17、件連接后，方可接通電源。4 2 按現行國家標準火災報警控制器 GB 4717 的有關要求對控制器進行下列功能檢查并記 錄，控制器應滿足標準要求：5 2.7 使任一總線回路上不少于10 只的火災探測器同時處于火災報警狀態， 檢查控制器的負載功能；4 . 消防聯動控制器調試4.1 將消防聯動控制器與火災報警控制器、任一回路的輸入 / 輸出模塊及該回路模塊控制的受控 設備相連接，切斷所有受控現場設備的控制連線，接通電源。4.2 按現行國家標準 消防聯動控制系統 GB16806 的有關規定檢查消防聯動控制系統內各類用 電設備的各項控制、接收反饋信號（可模擬現場設備啟動信號）和顯示功能。4.3 使消防聯

18、動控制器分別處于自動工作和手動工作狀態， 檢查其狀態顯示，并按現行國家標準消防聯動控制系統 GB16806 的有關規定進行下列功能檢查并記錄，控制器應滿足相應要求：自檢功能和操作級別。消防聯動控制器與各模塊之間的連線斷路和短路時，消防聯動控制器能在100s秒內發出故障信號。消防聯動控制器與備用電源之間的連線斷路和短路時，消防聯動控制器應能在100s內發出故障信號。檢查消音、復位功能。檢查屏蔽功能。使總線隔離器保護范圍內的任一點短路，檢查總線隔離器的隔離保護功能。使至少50個輸入/輸出模塊同時處于動作狀態 （模塊總數少于50個時，使所有模塊動作）， 檢查消防聯動控制器的最大負載功能。檢查主、備電

19、源的自動轉換功能，并在備電工作狀態下重復第7款檢查。4.4 接通所有啟動后可以恢復的受控現場設備。4.5 使消防聯動控制器的工作狀態處于自動狀態，按現行國家標準消防聯動控制系統GB16806的有關規定和設計的聯動邏輯關系進行下列功能檢查并記錄：按設計的聯動邏輯關系，使相應的火災探測器發出火災報警信號，檢查消防聯動控制器接收火災報警信號情況、發出聯動信號情況、模塊動作情況、受控設備的動作情況、受控現場設備動作情況、 接收反饋信號（對于啟動后不能恢復的受控現場設備，可模擬現場設備啟動反饋信號）及各種顯示情況；檢查手動插入優先功能。4.6 使消防聯動控制器的工作狀態處于手動狀態，按現行國家標準消防聯

20、動控制系統GB16806的有關規定和設計的聯動邏輯關系依次手動啟動相應的受控設備，檢查消防聯動控制器發出聯動信號情況、模塊動作情況、受控設備的動作情況、受控現場設備動作情況、接收反饋信號（對于啟動后不能恢復的受控現場設備，可模擬現場設備啟動反饋信號）及各種顯示情況。4.7 對于直接用火災探測器作為觸發器件的自動滅火控制系統除符合本節有關規定外，尚應按現行國家標準火災自動報警系統設計規范GB 50116規定進行功能檢查。5 .火災自動報警系統的系統性能調試5.1 將所有經調試合格的各項設備、系統按設計連接組成完整的火災自動報警系統，按火災自 動報警系統設計規范 GB 50116和設計的聯動邏輯關

21、系檢查系統的各項功能。5.2 火災自動報警系統在連續運行120h無故障后，按規范規定填寫調試記錄表、施工難點及相應措施施工難點相應的措施消防施工時要隨時受到相關部門監督， 稍有不周，對工程質量的整體印象及對以后 的工程將會帶來極大的影響主動與消防部門密切聯系，了解消防檢查部門對工程 消防施工方面比較具體的要求和做法，對檢查中提出來的 問題要及時解決。另一方面加強施工人員對施工質量及消 防要求的教育，保證施工過程中的每一小節，每一小項都 符合規范及消防要求交叉作業多，塵埃多，對消防控制設備 的性能影響大，且設備容易生銹敦促土建及早進行相關墻面、樓板底的裝修粉飾工作。探測器、模塊及控制盤等相關墻面

22、及樓板完全裝修完畢后，方進行安裝就位，探測器就位后蓋好外蓋， 模塊（箱） 控制盤安裝后做好密封處理，調試前進行干燥處理，另外 要保證接地的可靠性涉及工作面廣，施工空間大，施工管線 線路長，走向復雜，容易發生遺漏，另外， 哪怕是一個探測器、模塊的連接發生問題及 故障，都會影響系統調試對各項工程進行細化，落實至施工小檔，保證施工內 容內容不遺漏，探測器及模塊安裝前進行功能試驗檢查， 符合要求的方可使用，接線時保證穩固接觸良好與各專業的施工接口多，配合面大，配 合時間長要求項目部及專業工程師擴大活動空間，與各專業工 程師主動聯系，保持密切的配合關系，每一個接施工前均 要求與各相關專業落實具體位置及施

23、工時間等內容，調試 階段與各專業成立聯合調試小組，對出現的問題及時解決，決不拖延施工難點分析建議：1 .消防系統設計專業多，各專業之間圖紙問題、各單位之間配合問題。2 .火災報警聯動設備要盡快定型，不同廠方設備在線路敷設和施工要求上有不同要求。3 .裝修問題：裝修與否、吊頂高度、頂棚布置、裝修材料等。4 .設計人員應明確各消防聯動設備的啟動條件和控制方式。5 .具體工程具體分析，如：超高層、超高作業、封閉空間作業、防爆系統等。第二節自動噴水滅火噴淋系統一、施工工藝流程：施工準備一管網及系統組件安裝一系統試壓和沖洗一系統調試。二、系統施工準備1 .自動噴水滅火系統施工前應對采用的系統組件、管件及

24、其他設備、材料進行現場檢查，并應 符合下列要求：1.1 系統組件、管件及其他設備、材料，應符合設計要求和國家現行有關標準的規定，并應出具 出廠合格證；1.2 噴頭、報警閥、壓力開關、水流指示器等主要系統組件應經國家消防產品質量監督檢驗中心 檢測合格。2 .管材、管件應進行現場外觀檢查，并應符合下列要求：3 . 1表面應無裂紋、縮孔、夾渣、折迭和重皮；4 . 2螺紋密封面應完整、無損傷、無毛刺；5 . 3鍍鋅鋼管內外表面的鍍鋅層不得有脫落，銹蝕等現象；6 . 4非金屬密封墊片應質地柔韌、無老化變質或分層現象，表面應無折損，皺紋等缺陷；7 . 5法蘭密封面應完整光潔，不得有毛刺及徑向溝槽；螺紋法蘭

25、的螺紋應完整，無損傷。8 .噴頭的現場檢驗應符合下列要求：8.1 噴頭的型號、規格應符合設計要求；8.2 噴頭的商標、型號、公稱動作溫度、制造廠及生產年月等標志應齊全；8.3 噴頭外觀應無加工缺陷和機械損傷；8.4 噴頭螺紋密封面應無傷痕，毛刺、缺絲或斷絲的現象；8.5 閉式噴頭應進行密封性能試驗，并以無滲漏、無損傷為合格，試驗數量宜從每批中抽查1%但不得少于5只，試驗壓力為 3.0Mpa;試驗時間不得少于 3min。當有兩只及以上不合格時，不得使 用該批噴頭。當僅有一只不合格時，應再抽查2%但不彳#少于10只。重新進行密封性能試驗，當仍有不合格時，亦不得使用該批噴頭。9 .閥門及其附件的現場

26、檢驗應符合下列要求：9.1 閥門的型號、規格應符合設計要求；9.2 閥門及其附件應配備齊全，不得有加工缺陷和機械損傷；9.3 報警閥除應有商標、型號、規格等標志外，尚應有水流方向的永久性標志；9.4 報警閥和控制閥的閥瓣及操作機構應動作靈活，無卡澀現象；閥體內應清潔，無異物堵塞；9.5 水力警鈴的鈴錘應轉動靈活，無阻滯現象；9.6 報警閥應逐個進行滲漏試驗，試驗壓力應為額定工作壓力的2倍，試驗時間應為 5min。閥瓣處應無滲漏。10 壓力開關、水流指示器及水位，氣壓，閥門限位等自動監測裝置應有清晰的銘牌，安全操作指示標志和產品說明書； 水流指示器尚應有水流方向的永久性標志；安裝前應逐個進行主要

27、功能檢查,不合格者不得使用。三.主要分項工程施工方法及技術要求1 .消防水泵和穩壓泵安裝1.1 消防水泵、穩壓泵的安裝，應符合現行國家標準機械設備安裝工程施工及驗收規范的有 關規定。1.2 消防水泵和穩壓泵的規格，型號應符合設計要求，并應有產品合格證和安裝使用說明書。1.3 當設計無要求時，消防水泵的出水管上應安裝止回閥和壓力表，并宜安裝檢查和試水用的放水閥門；消防水泵泵組的總出水管上還應安裝壓力表和泄壓閥； 安裝壓力表時應加設緩沖裝置。壓力表和緩沖裝置之間應安裝旋塞；壓力表量程應為工作壓力的22.5倍。1.4 吸水管及其附件的安裝應符合下列要求：1.4.3吸水管水平管段上不應有氣囊和漏氣現象

28、。2 .消防氣壓給水設備安裝2.1 消防氣壓給水設備的氣壓罐，其容積、氣壓、水位及工作壓力應符合設計要求。2.2 消防氣壓給水設備上的安全閥、壓力表、泄水管、水位指示器等的安裝應符合產品使用說明 書的要求。2.3 消防氣壓給水設備安裝位置，進水管及出水管方向應符合設計要求；安裝時其四周應設檢修 通道，其寬度不應小于0.7m,消防氣壓給水設備頂部至樓板或梁底的距離不得小于1.0m。3 .消防水泵接合器安裝3.1 消防水泵接合器的組裝應按接口、本體、聯接管、止回閥、安全閥、放空管、控制閥的順序 進行。止回閥的安裝方向應使消防用水能從消防水泵接合器進入系統。3.2 防水泵接合器的安裝應符合下列要求：

29、3.2.1 應安裝在便于消防車接近的人行道或非機動車行駛地段；“消防水泵接合器”標志的鑄鐵井蓋，并在附近設置指示其位置的固定標志；3.2.3 地上消防水泵接合器應設置與消火栓區別的固定標志；3.3 地下消防水泵接合器的安裝，應使進水口與井蓋底面的距離不大于0.4m,且不應小于井蓋的半徑。3.4 地下消防水泵接合器井的砌筑應符合下列要求：3.4.1 在最高地下水位以下的地方設置地下消防水泵接合器井時，其井壁宜采用Mu7.5級科、M7.5級水泥砂漿砌筑，且井壁內、外表面應采用1: 2水泥砂漿抹面，并應摻有防水劑，其抹面的厚度不應小于20mm抹面高度應高出最高地下水位250mm當管道穿過井壁時，管道

30、與井壁間的間隙宜采用粘土填塞密實，并應采用M7.5級水泥砂漿抹面，抹面厚度不應小于50mm4 .管網安裝4.4 管網安裝前應校直管子，并應清除管子內部的雜物；安裝時應隨時清除已安裝管道內部的雜 物。4.5 在具有腐蝕性的場所安裝管網前，應按設計要求對管子、管件等進行防腐處理。4.6 管道連接后不應減小過水橫斷面面積。熱鍍鋅鋼管安裝應采用螺紋、溝槽式管件或法蘭連接（實際施工時，根據設計文件選用）。4.7 螺紋連接應符合下列要求：4.8 焊接連接應符合現行國家標準工業管道工程施工及驗收規范、現場設備工業管道焊接工程施工及驗收規范的有關規定。4.9 管道的安裝位置應符合設計要求，當設計無要求時，管道

31、的中心線與梁、柱、樓板等的最小 距離應符合下表規定。管道的中心線與梁、柱、樓板的最小距離4.10 管道支架、吊架、防晃支架的安裝應符合下列要求:公稱直徑（mm253240507080100125150200距 離（mrm404050607080100125150200公稱直徑（mm253240507080100125150200250300距離 （m）3.54.04.55.06.06.06.57.08.09.511.012.04.11 管道穿過建筑物的變形縫時，應采取抗變形措施。穿過墻體或樓板時應加設套管，套管長度 不得小于墻體厚度；穿過樓板的套管其頂部應高出裝飾地面20 mm；穿過衛生間或廚

32、房樓板的套管，其頂部應高出裝飾地面50 mm,且套管底部應與樓板底面相平。套管與管道的間隙應采用不燃材料填塞密實。4.12 管道橫向安裝宜設0.0020.005的坡度，且應坡向排水管；當局部區域難以利用排水管將水 排凈時，應采取相應的排水措施。當噴頭數量小于或等于5只時，可在管道低凹處加設堵頭；當噴頭數量大于5只時，宜裝設帶閥門的排水管。4.13 配水干管、配水管應做紅色或紅色環圈標志。4.14 管網在安裝中間斷時，應將管道的敞口封閉。5 .噴頭安裝5.4 噴頭安裝應在系統試壓、沖冼合格后進行。5.5 噴頭安裝時宜采用專用的彎頭、三通。5.6 噴頭安裝時，不得對噴頭進行拆裝、改動、并嚴禁給噴頭

33、附加任何裝飾性涂層。5.7 噴頭安裝應使用專用扳手，嚴禁利用噴頭的框架施擰；噴頭的框架、濺水盤產生變形或放原 件損傷時，應采用規格、型號相同的噴頭更換。5.8 當噴頭的公稱直徑小于 10mm寸，應在配水干管或配水管上安裝過濾器。5.9 安裝在易受機械損傷處的噴頭，應加設噴頭防護罩。5.10 噴頭安裝時，濺水盤與吊頂、門、窗、洞口或墻面的距離應符合設計要求。5.11 當梁、通風管道、排管、橋架寬度大于 1.2m時，增設的噴頭應安裝在其腹面以下部位。5.12 當噴頭安裝在不到頂?shù)母魯喔浇鼤r，噴頭與隔斷的水平距離和最小垂直距離應符合下表規定。 噴頭與隔斷的水平距離和最小垂直距離（直立與下垂噴頭）水平

34、距離（mmav 150150<a<300300<a<450450W av 600600W av 750a >750最小垂直距離（mm751502403203904605.10當噴頭濺水盤高于附近梁底或高于寬度小于1.2m的通風管道腹面時，噴頭濺水盤高于梁底、通風管道腹面的最大垂直距離應符合下表規定。噴頭濺水盤高于梁底、通風管道腹面的最大垂直距離（直立與下垂噴頭）噴頭與梁、通風管道的水平距離a （mrm噴頭濺水盤高于梁底、通風管道腹面的最人垂直距離（mma<3000300<a<60090600<a<900190900<a<1

35、2003001200<a<1500420a>15004606.報警閥組安裝6.1報警閥組的安裝應先安裝水源控制閥、報警閥，然后應再進行報警閥輔助管道的連接。水源控制閥、報警閥與配水干管的連接，應使水流方向一致。報警閥組安裝的位置應符合設計要求；當設 計無要求時，報警閥組應安裝在便于操作的明顯位置，距室內地面高度宜為1.2m；兩側與墻的距離不應小于0.5m；正面與墻的距離不應小于1.2m。安裝報警閥組的室內地面應有排水設施。1.2 報警閥組附件的安裝應符合下列要求：1.2.1 壓力表應安裝在報警閥上便于觀測的位置；1.2.2 排水管和試驗閥應安裝在便于操作的位置；1.2.3 水

36、源控制閥安裝應便于操作，且應有明顯開閉標志和可靠的鎖定設施。1.3 濕式報警閥組的安裝應符合下列要求：6.3.2報警水流通路上的過濾器應安裝在延遲器前，而且是便于排渣操作的位置。1.4 干式報警閥組的安裝應符合下列要求：1.4.1 應安裝在不發生冰凍的場所；1.4.2 安裝完成后，應向報警閥氣室注入高度為50700mm勺清水；1）報警閥充水一側和充氣一側；2）空氣壓縮機的氣泵和儲氣罐上；3）加速排氣裝置上。1.5 雨淋閥組的安裝應符合下列要求：6.5.5壓力表應安裝在雨淋閥的水源一側。7 .其他組件安裝7.1 水力警鈴應安裝在公共通道或值班室附近的外墻上，且應安裝檢修、測試用的閥門。水力警鈴和

37、報警閥的連接應采用鍍鋅鋼管，當鍍鋅鋼管的公稱直徑為15mm寸，其長度不應大于 6的當鍍鋅鋼管的公稱直徑為 20mnW,其長度不宜大于 20m；安裝后的水力警鈴啟動壓力不應大于0.05Mpa。7.2 水流指示器的安裝應符合下列要求：7.3 信號閥應安裝在水流指示器前的管道上，與水流指示器之間的距離不宜小于300mm7.4 排氣閥的安裝應在系統管網試壓和沖冼合格后進行；排氣閥應安裝在配水干管頂部、配水管 的末端，且應確保無滲漏。7.5 控制閥的規格、型號和安裝位置均應符合設計要求；安裝方向應正確，控制閥內應清潔、無 堵塞、無滲漏；主要控制閥應加設啟閉標志；隱蔽處的控制閥應在明顯處設有指示其位置的標

38、志。7.6 節流裝置應安裝在公稱直徑不小于50mm的水平管段上；減壓孔板應安裝在管道內水流轉彎處下游一側的直管上，且與轉彎處的距離不應小于管子公稱直徑的2倍。7.7 壓力開關應豎直安裝在通往水力警鈴的管道上，且不應在安裝中拆裝改動。7.8 末端試水裝置宜安裝在系統管網末端或分區管網末端。8 .系統試壓和沖冼1） 一般規定1. 管網安裝完畢后，應對其進行強度試驗、嚴密性試驗和沖冼。2. 強度試驗和嚴密性試驗宜用水進行。 干式噴水滅火系統、 預作用噴水滅火系統應做水壓試驗和 氣壓試驗。3. 系統試壓前應具備下列條件：3.1 埋地管道的位置及管道基礎、支墩等經復查符合設計要求；3.2 試壓用的壓力表

39、不少于2只；精度不應低于 1.5級，量程應為試驗壓力值的1.52倍；3.3 試壓沖冼方案已經批準；3.4 對不能參與試壓的設備、儀表、閥門及附件應加以隔離或拆除；加設的臨時盲板應具有突出 于法蘭的邊耳，且應做明顯標志，并記錄臨時盲板的數量。4. 系統試壓過程中，當出現泄漏時，應停止試壓，并應放空管網中的試驗介質，消除缺陷后，重 新再試。5. 系統試壓完成后， 應及時拆除所有臨時盲板及試驗用的管道， 并應與記錄核對無誤， 且應按 部 分消防法規、技術規范匯編的附錄A 的格式填寫記錄。6. 管網沖冼應在試壓合格后分段進行。沖冼順序應先室外，后室內；先地下，后地上；室內部分 的沖冼 應按配水干管、配

40、水管、配水支管的順序進行。7. 管網沖洗宜用水進行。沖先前，應對系統的儀表采取保護措施。止回閥和報警閥等應拆除，沖 冼工作結束后應及時復位。8. 沖冼前，應對管道支架、吊架進行檢查，必要時應采取加固措施。9. 對不能經受沖冼的設備和沖冼后可能存留臟物、雜物的管段，應進行清理。10. 沖冼直徑大于100mm勺管道時，應對其焊縫、死角和底部進行敲打，但不 得損傷管道。11. 管網沖冼合格后，應按部分消防法規、技術規范匯編附錄 B 的規范要求格式填寫記錄。12. 水壓試驗和水沖洗宜采用生活用水進行，不得使用海水或有腐蝕性化學物質的水。2) 水壓試驗1. 水壓試驗時環境溫度不宜低于5，當?shù)陀?時，水壓

41、試驗應采取防凍措施。2. 當系統設計工作壓力等于或小于1.0Mpa 時，水壓強度試驗壓力應為設計工作壓力的 1.5 倍，并不應低于1.4 Mpa；當系統設計工作壓力大于1.0 Mpa時，水壓強度試驗壓力應為該工作壓力加0.4Mpa。3. 水壓強度試驗的測試點應設在系統管網的最低點。 對管網注水時，應將管網內的空氣排凈，并應緩慢升壓， 達到試驗壓力后， 穩壓 30min ， 目測管網應無泄漏和無變形， 且壓力降不大于0.05 Mpa。4. 水壓嚴密性試驗應在水壓強度試驗和管網沖冼合格后進行。 試驗壓力應為設計工作壓力， 穩壓 24h ，應無泄漏。5. 自動噴水滅火系統的水源干管， 進戶管和室內埋

42、地管道應在回填前單獨或與系統一起進行水壓 強度試驗和水壓嚴密性試驗。3) 氣壓試驗1 .氣壓試驗的介質宜采用空氣或氮氣。2 .氣壓嚴密性試驗的試驗壓力應為0.28 Mpa ,且穩壓24h,壓力降不應大于0.01 Mpa。4) 沖冼1. 管網沖洗宜設臨時專用排水管道，其排放應暢通和安全。排水管道的截面面積不得小于被沖冼管道截面面積的60%。2. 管網沖洗的水流流速、 流量不應小于系統設計的水流流速、 流量 ; 管網沖洗宜分區、 分段 進行 ; 水平管網沖洗時， 其排水管位置應低于配水支管。3. 管網的地上管道與地下管道連接前，應在配水干管底部加設堵頭后，對地下管道進行沖冼。4. 管網沖冼應連續進

43、行，當出口處水的顏色、透明度與入口處水的顏色基本一致時，沖冼方可結束。5. 管網沖冼的水流方向應與滅火時管網的水流方向一致。6. 管網沖冼結束后，應將管網內的水排除干凈，必要時可采用壓縮空氣吹干。7. 系統調試1) 一般規定1. 系統調試應在系統施工完成后進行。2. 系統調試應具備下列條件：2.1 消防水池、消防水箱已儲備設計要求的水量；2.2 系統供電正常；2.3 消防氣壓給水設備的水位、氣壓符合設計要求；2.4 濕式噴水滅火系統管網內已充滿水； 干式、 預作用噴水滅火系統管網內的氣壓符合設計要求； 閥門均無泄漏；2.5 與系統配套的火災自動報警系統處于工作狀態。2) 調試內容1. 系統調試

44、應包括下列內容：1.1 水源測試；1.2 消防水泵調試；1.3 穩壓泵調試；1.4 報警閥調試；1.5 排水裝置調試；1.6 聯動試驗；2. 消防水泵調試應符合下列要求:2.1 以自動或手動方式啟動消防水泵時，消防水泵應在 30s 內投人正常運行。2.2 以備用電源切換方式或備用泵切換啟動消防水泵時，消防水泵應在 30s 內投人正常運行。3. 報警閥調試應符合下列要求:3.1 濕式報警閥調試時，在試水裝置處放水，當濕式報警閥進口水壓大于0.1 4Mpa放水流量大于1L/s時，報警閥應及時啟動；帶延遲器的水力警鈴應在5-90S發出報警鈴聲， 不帶延遲器的水力警鈴應在 15s 內發出報警鈴聲; 壓

45、力開關應及時動作， 并反饋信號。3.2 干式報警閥調試時，開啟系統試驗閥，報警閥的啟動時間、啟動點壓力、水流到試驗裝置出口所需時伺，均應符合設計要求。3.3 雨淋閥調試宜利用檢測、試驗管道進行。自動和手動方式啟動的雨淋閥，應在 15s之內啟動；公稱直徑大于200mm的雨淋閥調試時，應在 60s之內啟動。 雨淋閥調試時，當報警水壓為0.05MPa,水力警鈴應發出報警鈴聲。4. 聯動試驗應符合下列要求，并按規范的要求進行記錄。4.1 濕式系統的聯動試驗，啟動1 只噴頭或以0.94-1.5L/s 的流量從末端試水裝置處放水時，水流指示器、報警閥、壓力開關、水力警鈴和消防水泵等應及時動作，并發出相應的

46、信號。4.2 預作用系統、雨淋系統、水幕系統的聯動試驗，可采用專用測試儀表或其他方式，對火災自動報警系統的各種探測器輸人模擬火災信號， 火災自動報警控制器應發出聲光報警信號并啟動自動噴水滅火系統; 采用傳動管啟動的雨淋系統、 水幕系統聯動試驗時，啟動1 只噴頭，雨淋閥打開，壓力開關動作，水泵啟動。4.3 干式系統的聯動試驗，啟動 1 只噴頭或模擬 1 只噴頭的排氣量排氣，報警閥應及時啟動，壓力開關、水力警鈴動作并發出相應信號。第三節 消火栓系統及消防泵房設備安裝一施工工藝流程施工準備-立、干管安裝-消防箱及支管安裝-管道試壓和沖洗-箱體配件安裝-系統調試-驗收。二、主要分項工程施工方法及技術要

47、求1 .安裝準備：1.1 認真熟悉圖紙，結合現場情況復核管道的坐標、標高是否位置得當，如有問題，及時與設計 人員研究解決，辦理洽商手續。1.2 檢查預留及預埋是否正確，臨時剔鑿應與工建單位協調好1.3 檢查設備材料是否符合設計要求和質量標準。1.4 安排合理的施工順序、避免工種交叉作業干擾，影響施工。2 .立、干管安裝：2.1 消火栓系統干管安裝應根據設計要求使用管材，按設計說明的管道連接方式要求進行管道連接。2.2 管道穿墻處不得有接口；管道穿過伸縮縫處應按設計要求設置波紋管等技術措施。2.3 管道管架間的設置距離1）非管道井內金屬立管的管架設置與建筑物樓層高度有關，樓層高度小于或等于 5m

48、每層必須設置1個管架，樓層高度大于 5m每層設置管架不得少于 2個；管架的高度距地面為 1.5-1.8m ,每層有 多個管架應均勻設置，同一建筑物內管架設置高度應相同。2）管道井內立管管架應合理設置承重支架或支座，DNK 200的立管每5層設置一個，DN>200的立管每3層設置一個，兩個補償器間的管應設置承重支架，其余按規范要求設置立管固定管架。管架 應明裝在承重結構上，不得埋入分隔墻或地坪內。3）管道穿墻、接口、三通、轉彎、翻高、設備進口、出口和連接件處等特殊部位，均應合理設置管架。位置根據具體情況確定，但距其界面不得小于200mm4）鋼管水平敷設管架間最大距離如下表: 水平敷設的鋼管

49、管架間最大距離公稱直徑6580100125150200管架的最大間距保溫管4.04.04.56.07.07.0不保溫管6.06.06.57.08.09.52.4在高層消防系統中，當消火栓靜壓超過0.5Mpa時，應按設計要求采用減壓孔板或節流管等裝置均衡。減壓孔板應設置在直徑不小于50mmK平管段上，孔口直徑不應小于安裝管段直徑的50%孔板應安裝在水流轉彎處下游一側的直管段上，與彎管的距離不應小于設置管段直徑的兩倍。采用節流管時，其長度不宜小于1s3 .箱體及支管安裝：3.1 消火栓箱體要符合設計要求，產品應有型式認可證書和出廠合格證。3.2 消火栓箱體安裝在輕體隔墻上應有加固措施

50、。3.3 箱式消火栓的安裝應符合下列規定：1栓口應朝外，并不應安裝在門軸側。2栓口中心距地面為 1.1m ,允許偏差± 20mm3閥門中心距箱側面為 140mm,距箱后內表面為 100mm,允許偏差± 5mm4消火栓箱體安裝的垂直度允許偏差為3mm,4 .管道試壓和沖洗：4.1 消防管道試壓可分層分段進行，上水時最高點要有排氣裝置，高低點各裝一塊壓力表。冬季 試壓環境溫度不得低于 +5C,試壓合格后及時辦理驗收手續。4.2 消火栓管道安裝完按設計指定壓力進行水壓試驗，如設計無要求一般按工作壓力1.5倍，穩壓10分鐘，壓力降不大于 0.02Mpa。4.3 管道沖洗：消防管道在

51、試壓完畢后可連續做沖洗工作，沖洗前先將系統中的流量減壓孔板、過濾裝置拆除，沖洗水質合格后重新裝好，沖洗出的水要有排放去向，不得損壞其它成品，直至進出水口水質一致時方可結束。5 . 消防水泵安裝5.1 消防水泵的規格、型號應符合設計要求，并應有產品合格證和安裝使用說明書。消防水泵的安裝，應符合現行國家標準機械設備安裝工程施工及驗收通用規范泵安裝工程施工及驗收規范GB50275的有關規定。5.2 吸水管及其附件的安裝應符合下列要求:1 吸水管上應設過濾器，并應安裝在控制閥后。2 吸水管上的控制閥應在消防水泵固定于基礎上之后再進行安裝，口直徑，且不應采用沒有可靠鎖定裝置的蝶閥。4 吸水管水平管段上不

52、應有氣囊和漏氣現象。變徑連接時， 應采用偏心異徑管件并應采用管頂平GB50231和壓縮機、風機、其直徑不應小于消防水泵吸水吸水管上應加設柔性連接3 當消防水泵和消防水池位于獨立的兩個基礎上且相互為剛性連接時，接。5.3 消防水泵的出水管上應安裝止回閥、控制閥和壓力表，或安裝控制閥、多功能水泵控制閥和壓力表 ; 系統的總出水管上還應安裝壓力表和泄壓閥 ; 安裝壓力表時應加設緩沖裝置。 壓力表和緩沖裝置之間應安裝旋塞；壓力表量程應為工作壓力的22.5倍。6 . 消防氣壓給水裝置安裝6.1 消防氣壓給水設備的氣壓罐， 其容積、 氣壓、 水位及工作壓力應符合設計要求。6.2 消防氣壓給水設備安裝位置、

53、進水管及出水管方向應符合設計要求; 出水管上應設止回閥，安裝時其四周應設檢修通道，其寬度不宜小于0.7m,消防氣壓給水設備頂部至樓板或梁底的距離不宜小于 0.6m 。7 . 水泵接合器安裝1 .1 組裝式消防水泵接合器的安裝，應按接口、本體、聯接管、止回閥、安全閥、放空管、控制閥的順序進行， 止回閥的安裝方向應使消防用水能從消防水泵接合器進人系統; 整體式消防水泵接合器的安裝，按其使用安裝說明書進行。2 .2 消防水泵接合器的安裝應符合下列規定 :3 應安裝在便于消防車接近的人行道或非機動車行駛地段， 距室外消火栓或消防水池的距離宜為15 40m4 自動噴水滅火系統的消防水泵接合器應設置與消火
