照明消防車技術參數VIP

1、照明消防車技術參數照明消防車技術參數：一. 整車綜合要求1.1 整車外形尺寸 (長×寬×高)：約8300-9000×2500×3820mm1.2 整車滿載質量：不低于16000 Kg。1.3 驅動方式：4×2。1.4 供應商投標時需提供近似車輛的3C認證報告和強制性檢驗報告，交車時提供投標車輛對應的3C認證報告和強制性檢驗報告。二. 底盤主要技術參數2.1 底盤：2.1.1軸距：約46002.1.2最小轉彎半徑：約8.4m2.1.3接近角：約16°2.1.4離去角：約23°2.1.5離地間隙：約310mm2.1.6最

2、大允許總質量：不小于20000kg 2.2 底盤車架：2.2.1二橋底盤，驅動方式：4×2。2.2.2轉向：左方向駕駛，帶動力助力轉向。高強度鋼材車架，鋼制保險杠，散熱器下設保護板。2.3 發動機：水冷6缸4沖程直列式柴油發動機。最大功率：不低于248KW。排放標準：國標準。油箱200L，配燃油過濾網，燃油箱蓋帶鎖?？諡V及進、排氣管等部件均視情提高了安裝位置，均做密封處理，防水防淹。2.4 變速器：手動變速箱。2.5 取力器: 采用原車取力器，結合裝置合理，可靠耐用。2.6輪胎：車輪設置：前橋單輪，后橋每側各雙輪，共6個真空鋼絲輪胎。2.7制動系統：雙回路壓縮空氣制動，帶ABS防抱死

3、剎車系統。2.8設備：除原車設備外，加裝有100W警報器、回轉警燈開關等。2.9 電氣系統：2.9.1 各類指示燈：轉向燈顯示器，遠、近光，儀表板顯示亮度調節，電瓶充電指示器，駐車制動指示燈，前霧燈，后霧燈。2.9.2 緊急警示燈：制動系統氣壓低報警，發動機潤滑系統低壓報警，空濾器堵塞報警等。2.9.3 其它：帶倒車報警蜂鳴器、行車記錄儀、倒車影像、駕駛室內監視器；車輛前后有預留牌照架、符合現行武警消防車牌尺寸，采用金屬構件固定后結實耐用。三.車身及儲物箱3.1材質：外骨架、蒙皮為優質鋼材；底板采用花紋鋁板鋪設；內骨架采用高強度鋁合金型材和特制型材連接件搭建；內裝飾板為陽極氧化處理花紋鋁板，采

4、用先進的無鉚釘內蒙皮工藝技術，通過高粘接強度進口密封膠粘接，圓潤，平整，美觀。3.2內飾板均為1.5mm氧化鋁合金花紋板。內飾底板為2.5mm氧化鋁合金花紋板。3.3結構：設計合理，器材放置空間充足，并可調整有足夠亮度的照明裝置，提高空間利用率和可變性。適當位置采用滑動推拉盤、懸掛架、滑動抽屜和旋轉開啟架。同時采用固定夾具和高強度的塑料存放箱結合的方式，保證器材便于取用。對車廂內部需要經常檢測的部件，在適當部位須安有活門，其他需要進入車內部檢查和維修的地方也應敞開或有可移動的板。要求空間的利用率高、外形的美觀、取放器材的方便。器材箱兩側設有踏板，高度設計合理便于器材取放。3.4卷簾門：器材箱采

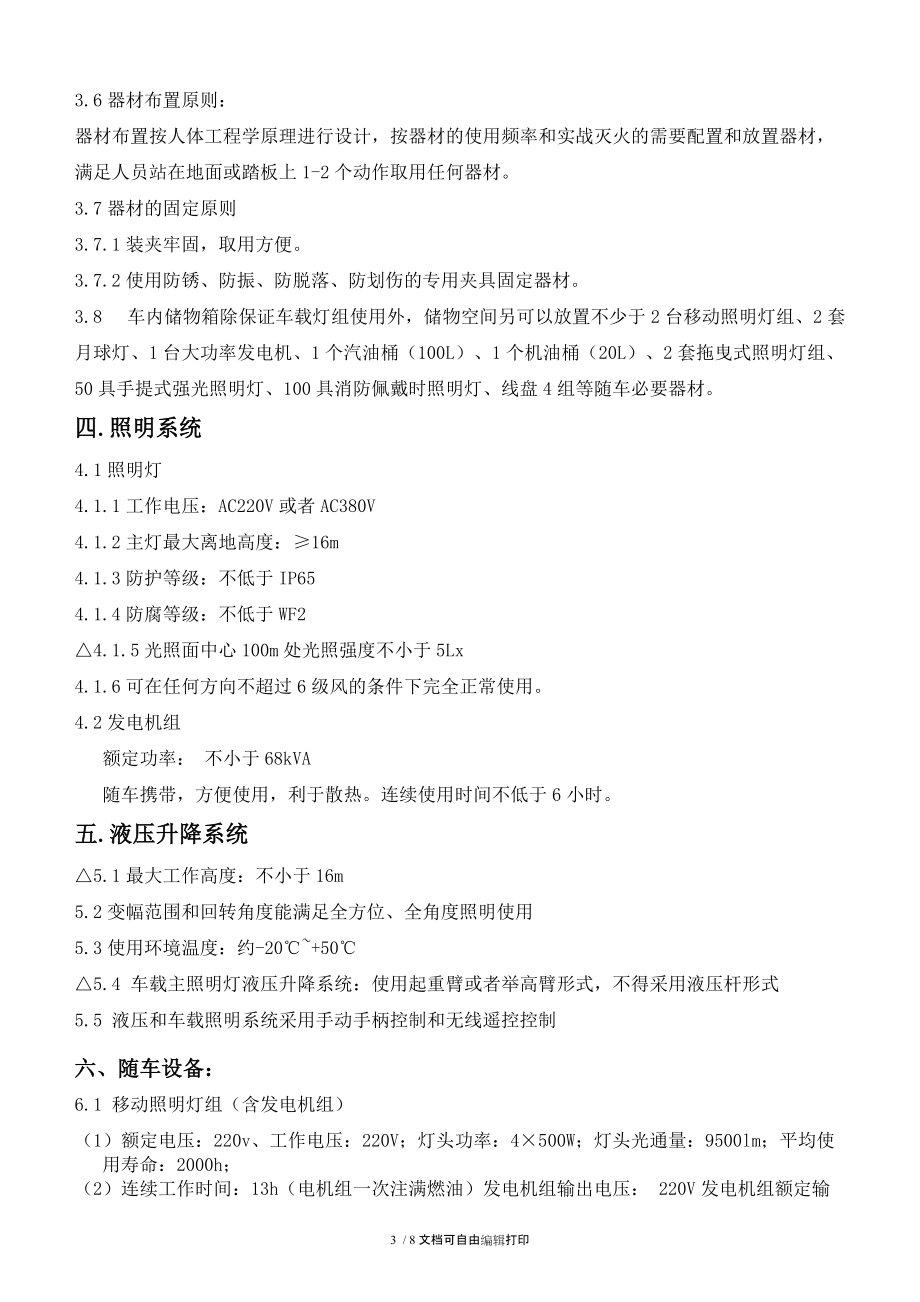

5、用專用優質帶鎖鋁合金卷簾門，門把手和鎖均堅固耐用，不宜變形，安全可靠，所有卷簾門可通用一把鑰匙開啟；門口與卷簾門間及各簾板之間有良好的防雨、防塵密封性能；每個器材箱內設有LED照明燈，由卷簾門開閉控制，并在駕駛室內設有集中控制開關。3.5踏腳翻板：鋼框架覆鋁合金花紋板結構，通過氣彈簧助力，翻上時符合GB11567規定，每個踏腳翻板承受重量200Kg。3.6器材布置原則：器材布置按人體工程學原理進行設計，按器材的使用頻率和實戰滅火的需要配置和放置器材，滿足人員站在地面或踏板上1-2個動作取用任何器材。3.7器材的固定原則3.7.1裝夾牢固，取用方便。3.7.2使用防銹、防振、防脫落、防劃傷的專用

6、夾具固定器材。3.8 車內儲物箱除保證車載燈組使用外，儲物空間另可以放置不少于2臺移動照明燈組、2套月球燈、1臺大功率發電機、1個汽油桶（100L）、1個機油桶（20L）、2套拖曳式照明燈組、50具手提式強光照明燈、100具消防佩戴時照明燈、線盤4組等隨車必要器材。四.照明系統4.1照明燈4.1.1工作電壓：AC220V或者AC380V4.1.2主燈最大離地高度：16m4.1.3防護等級：不低于IP654.1.4防腐等級：不低于WF24.1.5光照面中心100m處光照強度不小于5Lx4.1.6可在任何方向不超過6級風的條件下完全正常使用。4.2發電機組 額定功率： 不小于68kVA 隨車攜帶，

7、方便使用，利于散熱。連續使用時間不低于6小時。五.液壓升降系統5.1最大工作高度：不小于16m5.2變幅范圍和回轉角度能滿足全方位、全角度照明使用5.3使用環境溫度：約-20+505.4 車載主照明燈液壓升降系統：使用起重臂或者舉高臂形式，不得采用液壓桿形式5.5 液壓和車載照明系統采用手動手柄控制和無線遙控控制六、隨車設備：6.1 移動照明燈組（含發電機組）（1）額定電壓：220v、工作電壓：220V；燈頭功率：4×500W；燈頭光通量：9500lm；平均使用壽命：2000h；（2）連續工作時間：13h（電機組一次注滿燃油）發電機組輸出電壓： 220V發電機組額定輸出功率

8、/ 油箱額定容量：2000W/15L；（3）伸縮氣缸外形尺寸：1350×500×800mm伸縮氣缸（升起高度）：最小升起高度：1700mm最大升起高度：6000mm升降時間：45s外形尺寸：燈盤：500×470×380mm、伸縮氣缸：2000×300×300mm、發電機組：800×500×700mm（4）外殼防護等級：IP65、抗風等級8級。（5）燈盤5節伸縮氣缸作為升降調節方式， 最大升起高度為6米；燈頭可單獨上下左右調節照射角度，燈光覆蓋半徑達到30-50米；（6）燈具可直接使用發電機組供電

9、，也可在30米距離內接通220V市電長時間照明；發電機組供電一次注滿燃油可連續工作13小時。（7）采用電動或手動氣泵可快速控制伸縮氣缸的升降；通過無線遙控可在30米范圍內分別控制每盞燈的開啟和關閉。（8）燈具下部氣缸采用可調式三腳支架支撐。在不超過15度的斜坡、碎石路面及面積狹窄的地方能可靠固定。數量：2套6.2 便攜照明組合箱含強光搜索燈16套（1）防爆標志：Ex dia IIC T6 Gb產品應采用隔爆、本安雙重防爆；（2）額定電壓DC22.2V；、電池額定容量2.5Ah；（3）光源類型：LED（材質：CREE XHP35）；額定功率12W；5米處照度：強光2500lx 使用壽命：

10、100000h；、光通量：強光1000lm ，工作光500lm；（4）連續放電時間：強光5h 工作光10h；（5）充電時間：正常3h 快充2h (且快充模式可實現充電15min，強光工作1h的效果)；（6）外形尺寸305×117×82mm；外殼防護：IP66/IP68(水下2m正常作業)；（7）重量：1.4kg，具備電量顯示功能，通過5段式顯示，可隨時查詢電量；產品尾部大按鈕設計并帶有信號指示燈；數量：1套6.3 手提式強光燈1、防爆標志：Ex dia IIC T6 Gb產品應采用隔爆、本安雙重防爆，隔爆型最高防爆等級，應在各種易燃易爆場所使用；2、額定電壓DC22.2V；

11、電池額定容量：2.5Ah；額定功率：12W；光源類型：LED（需提供進口光源證明性材料）；3、光源照度：強光平均值2500lx、弱光平均值1190lx；（提供權威機構出具的證明材料）4、光通量：強光1000lm 工作光500lm；鋰離子電池平均使用壽命：1000次循環；5、連續放電時間：強光5h 工作光10h；（提供權威機構出具的證明材料）6、充電時間：正常3h 快充2h (且快充模式可實現充電15min，強光工作1h的效果)；7、重量：1.4kg；（提供權威機構出具的證明材料）8、外殼防護：IP66/IP68(水下2m正常作業)；（提供權威機構出具的證明材料）9、整燈高溫80度、濕度

12、90%環境下連續儲存四周，低溫-25度環境下連續存儲24h的情況下無損壞變形（提供權威機構出具的證明材料）10、 燈具尾部的5段藍格電量顯示功能，可隨時查詢電量，同時還具有方位燈信號指示功能；11、 燈具尾部采用大按鈕開關設計，并選用耐磨抗撕拉硅橡膠，可循環使用50000次；12、 12、產品采用高強度鋁合金材質、燈頭采用八菱角攻擊頭設計、透明件采用12mm厚鋼化玻璃；13、燈具需配有專用背包，方便使用時攜帶及日常保管；數量：20具6.4 月球燈組（含發電機）（1）額定電壓：220v、工作電壓：220V；燈頭功率：4×500W；燈頭光通量：9500lm；平均使用壽命：2000h；（2

13、）連續工作時間：13h（電機組一次注滿燃油）發電機組輸出電壓： 220V發電機組額定輸出功率/ 油箱額定容量：2000W/15L；（3）伸縮氣缸外形尺寸：1350×500×800mm伸縮氣缸（升起高度）：最小升起高度：1700mm最大升起高度：6000mm升降時間：45s外形尺寸：燈盤：500×470×380mm、伸縮氣缸：2000×300×300mm、發電機組：800×500×700mm（4）外殼防護等級：IP65、抗風等級8級。（5）燈盤5節伸縮氣缸作為升降調節方式， 最大升起高度

14、為6米；燈頭可單獨上下左右調節照射角度，燈光覆蓋半徑達到30-50米；（6）燈具可直接使用發電機組供電，也可在30米距離內接通220V市電長時間照明；發電機組供電一次注滿燃油可連續工作13小時。（7）采用電動或手動氣泵可快速控制伸縮氣缸的升降；通過無線遙控可在30米范圍內分別控制每盞燈的開啟和關閉。（8）燈具下部氣缸采用可調式三腳支架支撐。在不超過15度的斜坡、碎石路面及面積狹窄的地方能可靠固定。數量：2套6.5 佩戴式防爆照明燈1、輕巧便攜，亮度高采用輕質高硬度合金材料，含電池重量為0.93kg，輕巧便攜；光源采用進口CREE最新LED，光效高達130-140lm/W，2m處照度可達1800

15、lx。2、易操作采用全尾部大開關設計，可以在佩戴加厚手套等各種模式下進行開關操作，同時開關周邊加有防護邊緣，防止開關的誤碰。3、電量顯示通過多段式藍色電量顯示裝置實時呈現電量剩余情況，且可以通過滾動顯示體現燈具的充電進行情況。4、充電方便快捷采用全新USB充電設計，可以借用任何USB輸出設備進行充電，方便快捷。基本參數：額定電壓：DC3.7V 額定容量：1.9Ah連續放電時間：600min（弱光）/300min（強光）/460min（爆閃信號）充電時間：4h外殼防護：IP66/IP67燈具尺寸：23.2x114.5mm數量：50具6.6移動線盤全鋼龍門架四腳著地，抗老化復合工程塑料整體絕緣，1

16、0A以下插座承攬國際24種標準插頭接觸，輸入輸出兩極指示，四輪驅動無渦流，保安器凸臺全心防護。繞線盤參數：電纜長度： 100米/200米規格： 2×4mm數量：100米和200米各 2組6.7卷軸款移動照明燈折疊起來的長度：101.4厘米，直徑11.7厘米，最大工作高度：2.6米12顆LED, 7000流明，100瓦,四檔照明光形: 12°聚焦照明 或120°場景照明 或360°全景照明照射距離: 可達903米能量供應: 內置充電鋰離子電池200 瓦時系統供電，或直接插AC電源，或12V DC電源供電充電時間：7小時完全充電燈體為尼龍66，燈頭為6061

17、-T6航空鋁，伸縮管為不銹鋼材質燈頭可向上調節45°，向下調節90°數量：2具6.8 所有隨車器材，必須符合相關國家強制性要求，并提供檢驗報告。七.附加電器7.1駕駛室頂部前端為紅藍長排警燈。7.2 車輛兩側上方各配有兩盞爆閃燈，下方安裝安全標志燈和側回復反射器（組合式），配有前、后示廓燈，兩側各一只轉向燈，乘員室、器材箱、內均裝有照明燈，并符合 GB4785規定。7.3警報器功率為100W；警報器、警燈、爆閃燈電路為獨立式附加電路，控制器件安裝在 駕駛室內。八.噴漆及裝飾8.1整車烤漆:采用國產優質光面漆；8.2翼子板、輪輞外圈、前保險杠為白色外，其余都為消防紅色九.總體

18、技術要求9.1所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志。9.2整車性能符合GB7956消防車消防性能要求及試驗方法的規定。9.3符合GA39.592的規定。符合企業標準的規定。9.4消防車標記符合GB7258-2004機動車安全技術條件。9.5消防車外部照明和信號裝置符合GB4785-1998汽車及掛車外部照明和信號裝置的安裝 規定。9.6消防車后下防護要求符合GB11567.1-2001汽車和掛車后下部防護要求。9.7整車外廓尺寸、軸荷及質量限值符合GB1589-2004 有關規定。9.8外構件均嚴格審查，符合“CCC”標準、搶險通則，即均為通過型式認可，強制認證的 合格供應商。9.9車頂設有防護欄板、防滑花紋板。9.10車輛設有上下扶梯。9.11所有結構件均用二氧化碳保護焊接，牢固，無虛焊。9.12所有鉚接間距均勻適中，緊密貼合、牢固可靠，鉚釘排列整齊，沒有松動破裂、偏斜；9.13所有板材及骨架、零部件、結構件，均經過嚴格的防銹處理，鋁型材、鋁板、花紋板 均進行氧化處理。9.14鑄件表面光潔，沒有砂眼、裂紋結疤等有損強度和外觀質量的缺欠。9.15聯接件、緊固件、自鎖裝置應配備牢固，各種管路固定可靠。9.16車身外蒙皮應平整，側板應整板壓制而成，圓弧過度應平滑。9.17根據用戶需求粘帖字符與
