超低排放方案

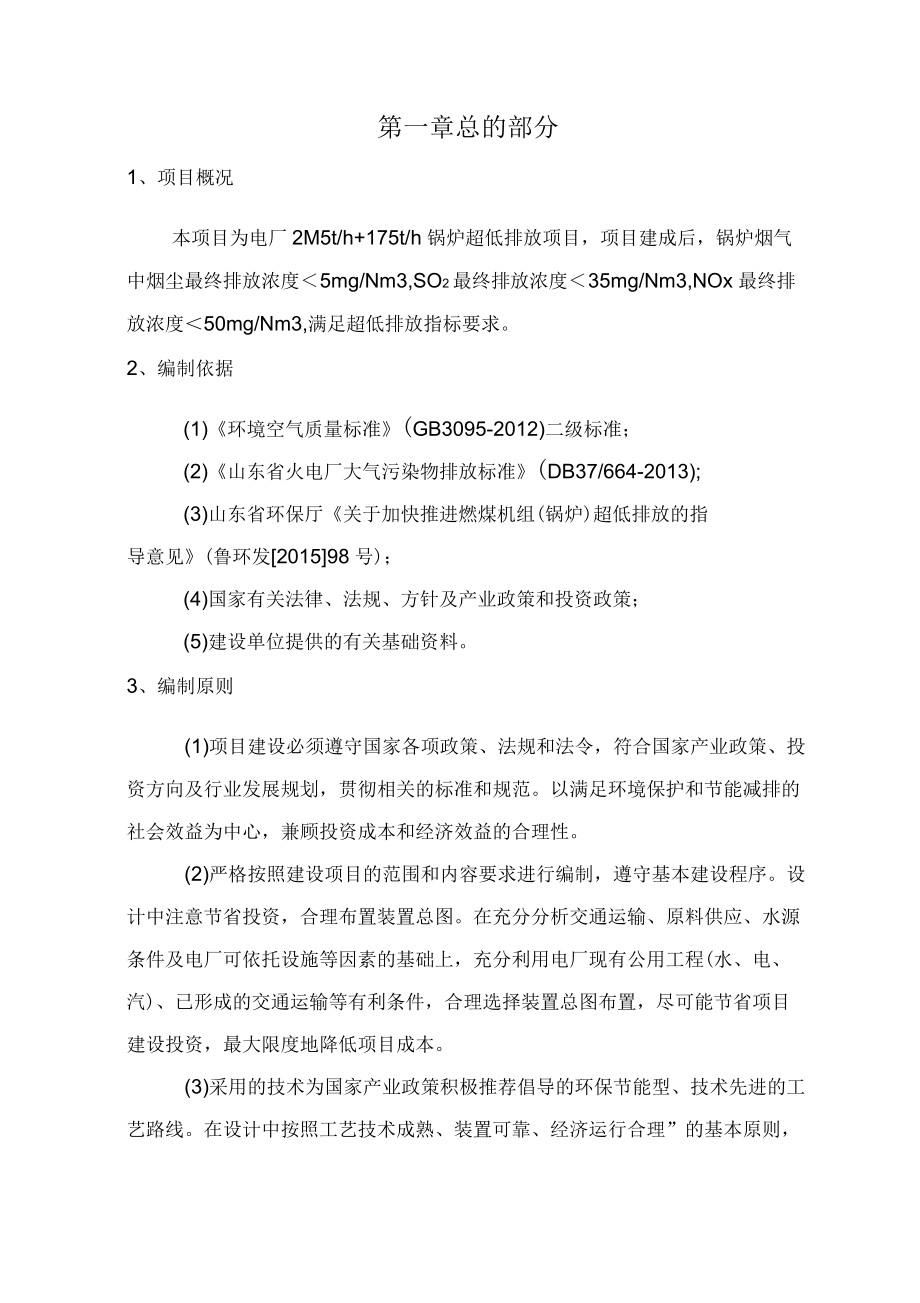

1、第一章總的部分1、項目概況本項目為電廠2M5t/h+175t/h鍋爐超低排放項目，項目建成后，鍋爐煙氣中煙塵最終排放濃度5mg/Nm3,SO2最終排放濃度35mg/Nm3,NOx最終排放濃度50mg/Nm3,滿足超低排放指標要求。2、編制依據(1)環境空氣質量標準(GB3095-2012)二級標準；(2)山東省火電廠大氣污染物排放標準(DB37/664-2013);(3)山東省環保廳關于加快推進燃煤機組(鍋爐)超低排放的指導意見(魯環發201598號)；(4)國家有關法律、法規、方針及產業政策和投資政策；(5)建設單位提供的有關基礎資料。3、編制原則(1)項目建設必須遵守國家各項政策、法規和法

2、令，符合國家產業政策、投資方向及行業發展規劃，貫徹相關的標準和規范。以滿足環境保護和節能減排的社會效益為中心，兼顧投資成本和經濟效益的合理性。(2)嚴格按照建設項目的范圍和內容要求進行編制，遵守基本建設程序。設計中注意節省投資，合理布置裝置總圖。在充分分析交通運輸、原料供應、水源條件及電廠可依托設施等因素的基礎上，充分利用電廠現有公用工程(水、電、汽)、已形成的交通運輸?shù)扔欣麠l件，合理選擇裝置總圖布置，盡可能節省項目建設投資，最大限度地降低項目成本。(3)采用的技術為國家產業政策積極推薦倡導的環保節能型、技術先進的工藝路線。在設計中按照工藝技術成熟、裝置可靠、經濟運行合理”的基本原則，充分利用

3、企業現有設施、少占用地、節約投資、合理利用資金。(4)認真貫徹國家有關勞動安全、工業衛生和環境保護的法律法規，三廢治理實現三同時”，提高綜合治理的水平；貫徹安全第一、預防為主”的方針，保證項目投產后符合職業安全衛生的要求，保障勞動者在生產過程中的安全與健康。第二章基礎資料1、鍋爐技術參數循環流化床鍋爐YG-35/3.82-M13TG-75/3.82-M335t/h75t/h95000m3/h180000m3/h20mg/Nm3150C鍋爐型式：鍋爐型號規格：1#、2#3#額定蒸發量：1#、2#3#鍋爐出口煙氣量：1#、2#3#電袋除塵器出口煙塵濃度：煙氣出口溫度：2、鍋爐燃料(1)煤泥+洗肝+

4、洗混，其中：煤泥占92%(2)燃料平均熱值13800kJ/kg(3)煤泥含水量32%3、引風機技術參數(1)1#、2#引風機項目單位參數備注引風機1、型式一離心式2、型號一QAY-1M13.5D3、風機臺數臺左、右旋135°各一臺4、風量m3/h847905、風壓Pa54276、轉速r/min14507、生產廠家鞍山風機集團電動機1、型號一YGM2315L1-42、功率kW1852、額定電壓V3803、額定電流A3464、轉速r/min14505、防護等級IP446、電機臺數臺27、生產廠家西安西瑪(2)3#引風機項目單位參數備注引風機1、型式一離心式2、型號一QAY-5C-21D3

5、、風機臺數臺右旋135一臺4、風量m3/h1496475、風壓Pa70666、轉速r/min9607、生產廠家鞍山風機集團電動機1、型號一YKK450-62、功率kW4003、額定電壓V60004、額定電流A495、轉速r/min9806、防護等級IP447、生產廠家一西安西瑪4、脫硫脫硝除塵系統現狀及基礎數據電廠每臺鍋爐設計一座電袋除塵器，除塵效率大于99.99%,出口煙塵可以控制在20mg/Nm32010年投運氨法濕式爐外脫硫，采用濃度20%左右的氨水，噴淋氨水濃度5%左右，2M5t/h鍋爐一座脫硫塔，1M5t/h鍋爐一座脫硫塔，共兩座。電廠原無脫硝系統。SO2初始排放濃度11001500

6、mg/Nm3煙塵濃度（電袋除塵器出口）20mg/Nm3,NOx初始排放濃度220260mg/Nm3第三章項目建設必要性根據山東省環境保護廳等部門提出關于加快推進燃煤機組（鍋爐）超低排放的指導意見，燃煤機組必須進行超低排放改造。燃煤機組進行超低排放改造后，主要大氣污染物煙塵、二氧化硫、氮氧化物排放濃度在基準氧含量6%條件下，分別不高于5、35、50毫克/立方米。通過對電廠現狀的分析，電廠鍋爐煙塵、SO2、NOx排放濃度不能滿足超低排放環保標準，需對其除塵、脫硫、脫硝設施進行升級改造，提高效率，保證煙塵、SQ、NOx排放濃度控制在5、35、50mg/Nm3以內,實現各污染物達標排放。因此，本報告提

7、出，對除塵、脫硫、脫硝設施進行升級改造，提高效率，實現煙塵、SO2、NOx排放濃度達標排放。本項目符合環保新標準要求及循環經濟和可持續發展戰略，項目建設是必要的。第四章煙氣脫硫方案目前電廠鍋爐采用氨法濕式爐外脫硫系統，采用濃度20%左右的氨水，噴淋氨水濃度5%左右。該方法脫硫效率可以達到要求，但氨法脫硫氨逃逸量大，設備腐蝕嚴重，已不能滿足超低排放的要求，因此，需對脫硫系統進行改造。改造方案擬拆除原有脫硫裝置，在原有位置新建2座新型的脫硫塔，具體工程設想見第七章節。首先介紹我們公司研發的新型脫硫塔一一噴淋散射塔。本工程脫硫裝置采用一種創新的新型塔型一一噴淋散射塔，該塔型結合了傳統噴淋塔和鼓泡塔的

8、優點并加以改進，詳述如下：(1)噴淋散射塔工作原理噴淋散射塔在結構上分為上、中、下三個部分。塔上部為除霧室：主要由除霧器、沖洗系統和上升煙道出口等組成；塔中部為噴淋室和分配室：主要由漿液噴淋系統、沖洗系統、散射管進口等組成；塔下部為吸收反應室：主要由散射管、脈沖系統、曝氣系統、漿液排出管、吸收液進管、溢流管、噴淋漿液排出管、上升煙道進口等組成。鍋爐煙氣首先進入噴淋散射塔的噴淋室，通過漿液循環噴淋裝置進行初步脫硫，然后煙氣進入分配室，將煙氣均勻地分配到多個煙氣散射管內，散射管與塔下部連通，且插入塔下部的吸收液池中。煙氣從散射管進入到吸收液中，吹起一層泡沫層，在此過程中完成了SO2的深度吸收反應；

9、脫硫后的煙氣通過多根上升煙道進入除霧室；經清水噴淋層去除逃逸的鹽霧，再經除霧器去除水分后，凈煙氣通過煙囪排入大氣。底部吸收反應室中的漿液吸收SO2后生成SO32一,經氧化風機充分氧化后生成二水石膏，當漿液pH和密度達到一定數值時，由漿液排出泵將漿液送至石膏脫水系統。同時為了防止底部漿液沉積，結垢，脫硫塔設置脈沖泵，通過脈沖系統對底部漿液進行擾動，達到防沉積結垢的目的。（2）噴淋散射塔的除塵原理噴淋散射塔不僅脫硫效率高，還具有深度除塵的功能，原因如下：1）噴淋散射塔的一效除塵（噴淋除塵）噴淋散射塔的一效除塵是在噴淋散射塔的中部進行，當噴淋漿液霧滴與煙氣中的塵顆粒接觸、撞擊時，煙氣中的細小煙塵將被

10、霧滴捕捉或粘附，從而使細小的煙塵從煙氣中分離出來；引入噴淋散射塔的煙道內的煙氣流速為：1015m/s,當煙氣進入噴淋散射塔中部后速度極具下降，煙氣均勻分布到多根散射管內時，速度又將提高。這種截面積擴大、變向、縮小等過程加劇了煙塵與漿液液滴的碰撞幾率，完成一效除塵。2）噴淋散射塔的二效除塵（水浴除塵和泡沫除塵）噴淋散射塔的二效除塵是煙氣通過噴淋散射管進入塔底部吸收液后，通過吸收液的水浴除塵作用除塵，同時，煙氣鼓入底部吸收液后，將漿液吹起一層泡沫層，利用泡沫巨大的表面積，增加泡沫液和煙塵的接觸面和附著力，增加煙塵與泡沫的接觸機會，從而達到進一步降塵的目的。這一過程可捕捉到更低濃度的細小煙塵。通過上

11、述除塵作用，使得噴淋散射塔具有較高的深度除塵能力。（3）噴淋散射塔的特點：1）脫硫率高：噴淋散射塔是把噴淋塔和鼓泡塔兩種脫硫工藝集中到一個塔體內，充分利用了噴淋塔低液氣比時漿液利用率高、脫硫效率高的優點；同時利用了鼓泡塔吸收劑是連續相能深度脫硫的優點；通過對噴淋塔和鼓泡塔的有機結合，實現了高效節能深度脫硫的目的。2）調節方便：當煤質變化、負荷變化、脫硫劑品級變化、國家對排放標準要求變化時，噴淋散射塔都可以通過調節散射管的插入深度來調節煙氣中SO2的排放量。SO2排放濃度可以在2050mg/m3之間任意調控，脫硫指標可控性非常強。3）噴淋散射塔可以進行高效除塵，噴淋散射塔對大于10pm的粉塵去除

12、效率99.5%;110pm的粉塵去除效率約90%;0.61pm的粉塵去除效率約82%。當進口煙塵濃度小于50mg/m3時，噴淋散射塔的出口煙塵濃度可保證在20mg/m3以下。同時，噴淋散射塔對重金屬也有一定脫除效率，對汞脫硝效率約為46%。以下是噴淋塔、鼓泡塔、噴淋散射塔主要參數對脫硫率影響的曲線圖：圖一噴淋塔液氣比對脫硫率的影響101520圖二鼓泡塔插入深度對脫硫率的影響圖三噴淋散射塔綜合效率圖通過以上三張圖表，可以看出同樣達到99%的脫硫效率，噴淋塔液氣比需要選擇22;鼓泡塔散射管插入深度20cm;而噴淋散射塔噴淋部分液氣比只需要3,散射管插入深度只需要12cm。反映到實際運行中，噴淋散射

13、塔比噴淋塔節約了2臺循環水泵，比鼓泡塔節約了一部分引風機的壓頭。因此，運行中比噴淋塔節電30%左右，比鼓泡塔節電15%左右。4）噴淋散射塔因結構的特點，可避免噴淋空塔因煙氣與吸收液逆流而容易產生煙囪雨的問題。5）控制系統操作簡單，自動化程度高，動力設備少，維護量小綜上所述，本工程采用噴淋散射塔型作為脫硫系統的吸收裝置。第五章煙氣脫硝方案1、低氮燃燒改造本項目鍋爐為循環流床鍋爐，可以首先通過低氮燃燒改造，將鍋爐出口NOx排放濃度控制在150mg/Nma1.1氮氧化物的產生機理在氮氧化物中，一氧化氮占有90%以上，二氧化氮占5%-10%,產生機理一般分為如下三種：(1)熱力型燃燒時，空氣中氮在高溫

14、下氧化產生，其生成過程是一個不分支連鎖反應。其生成機理可用捷里多維奇(Zeldovich)反應式表示。熱力型氮氧化物生成機理O2N2ONON2NONNO2NOO在高溫下總生成式為N2O22NO八1八八NOO2NO22(2)瞬時反應型(快速型)快速型NOx是1971年Fenimore通過實驗發現的。在碳?xì)浠衔锶剂先紵谌剂线^濃時，反應區附近會快速生成NOx。由于燃料揮發物中碳?xì)浠衔锔邷胤纸馍傻腃H自由基可以和空氣中氮?dú)夥磻?yīng)生成HCN和N,再進一步與氧氣作用以極快的速度生成，其形成時間只需要60ms。(3)燃料型NOx在生成次料型NOx過程中，首先是含有氮的有機化合物熱裂解產生N,CN,HC

15、N等中間產物基團，然后再氧化成NOx。由于煤的燃燒過程由揮發份燃燒和焦炭燃燒兩個階段組成，故燃料型的形成也由氣相氮的氧化(揮發份)和焦炭中剩余氮的氧化(焦炭)兩部分組成。1.2 脫氮技術原理對于循環流化床鍋爐來說，可以采用低氮燃燒技術來減少NOx的生成機會。1)燃料型NOx是空氣中的氧與煤中氮元素?zé)峤猱a(chǎn)物發生反應生成NOx,燃料中氮并非全部轉變?yōu)镹Ox,它存在一個轉換率，降低此轉換率，控制NOx排放總量，可采取：(1)減少燃燒的過量空氣系數；(2)控制燃料與空氣的前期混合；(3)提高入爐的局部燃料濃度。2)熱力型NOx:是燃燒時空氣中的N2和。2在高溫下生成的NOx,產生的主要條件是高的燃燒溫

16、度使氮分子游離增加化學活性；然后是高的氧濃度，要減少熱力型NOx的生成，可采?。?1)減少燃燒最高溫度區域范圍；(2)降低鍋爐燃燒的峰值溫度；(3)降低燃燒的過量空氣系數和局部氧濃度。具體來說，就是在保證鍋爐燃燒安全、穩定、經濟的前提下，采取以下措施來減少氮氧化物的生成：(1)低過量空氣燃燒使燃燒過程盡可能在接近理論空氣量的條件下進行，隨著煙氣中過量氧的減少，可以抑制NOx的生成。這是一種最簡單的降低NOx排放的方法。一般可降低NOx排放20%左右。但如爐內氧濃度過低，會增加化學不完全燃燒熱損失，引起飛灰含碳量增加，使鍋爐燃燒效率下降。因此，在鍋爐運行時，應選取最合理的過量空氣系數。(2)空氣

17、分級送入爐膛基本原理是將燃料的燃燒過程分階段完成，采用倒三角的配風方式。第一階段：預燃階段，將從一次風室供入爐膛的空氣量減少(相當于理論空氣量的80%),使燃料先在缺氧、富燃料的燃燒條件下燃燒，此時密相區內過量空氣系數<1因而降低了燃燒區內的燃燒速度和溫度水平。因此，不但延遲了燃燒過程，而且在還原性氣氛中降低了生成NOx的反應率，抑制了NOx在這一燃燒過程中的生成量。第二階段：燃燼階段，為了完成全部燃燒過程，完全燃燒所需的其余空氣則通過布置在密相區中上部及過渡區的專門二次風噴口送入爐膛，與密相區下部在貧氧燃燒”條件下所產生的煙氣混合，在>1的條件下完成全部燃燒過程。這一方法彌補了簡

18、單的低過量空氣燃燒的缺點。在密相區內的過量空氣系數越小，抑制NOx的生成效果越好，但不完全燃燒產物越多，導致燃燒效率降低、引起結渣和腐蝕的可能性越大。因此，為保證既能減少NOx的排放，又保證鍋爐燃燒的經濟性和可靠性，必須正確組織空氣分級燃燒過程。1.3 循環流化床低氮燃燒改造工藝針對以上的具體分析，特別提出了以下低氮燃燒技改措施和基本原理性工藝要求。(1)二次風的合理分級降低一次風風量后，可適當增加二次風風量。原鍋爐設有三層二次風入口風管，從燃燒需用氧量考慮，該種布置方式可以滿足鍋爐燃燒的需要；但由于原鍋爐設計一次風量較大，二次風管道配置相對偏小，考慮到降低鍋爐燃燒系統改造投資成本，基本維持原

19、有的二次風管道分配；但需要增加二次風管徑，在每個二次風管道上設置手動調節門，根據鍋爐燃燒情況，調整調節門開度，達到二次風的最佳合理分配。為了更好的進行分級配風，減少NOx的生成，對二次風噴口位置全部重新布置另外，可以通過省煤器前氧量分布狀況摸底試驗來了解爐膛內部氧量分布不均勻的程度，以此來確認側墻是否有必要增設二次風分級風。除了考慮高度方向的分級，還要求對水平方向進行分級，以達到爐膛氧量分配均勻的目標。水平方向的二次風分級主要通過適當調整兩側和中間風管管徑的辦法來實現。對于目前設計的傳統二次風母管前后聯絡風箱，這部分風箱一般都需要適當擴大，以滿足二次風特殊送風比例關系的要求，否則會影響靜壓風箱

20、或者等壓風箱二次風分配原理，不利于二次風取風點的均勻性。(2)二次風入口端直管段的確定為了形成良好的二次風進入爐內的射流噴射效果，保持基本射程而不被擴散，要求二次風入口端的直管段必須保證一定的長度。(3)二次風噴口、射流水平角度和調節閥門的選擇為了不妨礙二次風形成直線型非擴散射流，采用直管段直接插入爐墻上的二次風噴口中。在選材時，與高溫物料接觸的這一段金屬管件，必須選用耐磨抗高溫金屬材質。為了增加二次風在爐膛內的穿透性，提高燃燒效率，適當減少二次風入爐射流的水平夾角。(4)尾氣再循環在控制燃煤顆粒度的條件下，降低了鍋爐一次風的使用量，同時為了有效減小鍋爐一次風含氧量，又滿足鍋爐一次風流化風量需

21、求，本方案設計從引風機出口擋板門后增設一臺離心風機，將引風機出口煙氣通過加壓后，送入鍋爐一次風機入口，充當鍋爐一次風。以有效降低一次風含氧量，增加風量分配調節裕度。2、脫硝方案選擇通過上述低氮燃燒改造，可將鍋爐煙氣中NOx排放濃度控制在150mg/Nm3以下，要達到超低排放50mg/Nm3指標，后續脫硝有以下兩種方案可供選擇：1、選擇性催化還原法；2、選擇性非催化還原法+臭氧氧化聯合脫硝。(1)選擇性催化還原法(SelectiveCatalyticReaction),簡稱：SCR法。SCR煙氣脫硝技術是目前國內外主流的煙氣脫硝技術，它在高溫(310400C)環境中，利用還原劑(氨水、液氨或尿素

22、)，通過催化劑的作用將煙氣中的氮氧化物還原為無害的氮?dú)夂退??；瘜W(xué)反應式為：-催化-4NO+4NH3+O2-14N2+6H2。6NO2+8NH3催化7N2+12H2。由于SCR催化劑的最佳工作溫度為：310400C,因此SCR的脫硝反應器一般只能安裝在鍋爐的省煤器和空氣預熱器之間，且SCR催化劑在高粉塵環境中運行容易造成催化劑失活，增加氨逃逸率和空氣預熱器的腐蝕，而更換催化劑又大大增加了運行費用，但SCR脫硝的效率較高，可達80%以上。(2)選擇性非催化還原法(SelectiveNoneCatalyticReaction簡稱：SNCR法。SNCR煙氣脫硝技術是一種簡易的脫硝技術，它在高溫(900

23、1100C)環境中，利用還原劑(氨水、液氨或尿素)直接將煙氣中的氮氧化物還原為無害的氮?dú)夂退?，而不需要催化劑和反?yīng)裝置?；瘜W(xué)反應式為：4NO+4NH3+02f4N2+6H2O6NO+4NH3f5N2+6H2O2NO2+4NH3+02f3N2+6H2O由于SNCR脫硝技術的化學反應溫度為：9001100C,因此其化學反應只能在鍋爐爐膛內進行。SNCR脫硝技術由于不需要反應器和催化劑，因此其相對的投資和運行費用較低，且占地面積小，但脫硝效率不高，一般只有50%。由于SNCR脫硝效率一般只有50%,經過SNCR脫硝后NOx排放濃度可以達到7080mg/Nm3要達到超低排放指標，需進一步脫硝。本項目擬

24、采用氧化濕法脫硝。其基本脫硝原理為：通過添加強氧化劑將煙氣中NOx主要成分NO氧化為N2O5或N02等易溶于水的氣體，然后通過后續脫硫吸收劑吸收。強氧化劑可以選用臭氧。SCR脫硝法和SNCR+臭氧聯合脫硝法比較表脫硝方案SCRSNCR+臭氧聯合脫硝工藝流程復雜簡單脫硝效率90%綜合效率80%是否使用催化劑是否還原劑氨水氨水、臭氧還原劑制備方法通過液氨或是尿素溶液蒸發得到，制備方法復雜，設備復雜且存在安全隱患制備方式簡單，設備少對鍋爐改造需對鍋爐空預器和省煤器進行改造，現場沒后改造空間和條件只需在鍋爐合適位置增加噴射口投資費用投資費用較高低運行成本高中是否產生二次污染是，催化劑拋棄處理，會產生二

25、次污染無基于上述比較可以看出，SCR法脫硝效率高，但是其投資高、運行成本高，設備復雜，同時現場無改造空間。本項目鍋爐通過低氮燃燒后出口NOx排放濃度為150mg/Nm3,采用SNCR+臭氧聯合脫硝完全能夠滿足項目要求，因此本項目采用SNCR+臭氧聯合脫硝法進行脫硝。第六章煙氣除塵方案本項目鍋爐煙氣經電袋除塵器，以及后續濕法脫硫（上述噴淋散射塔具有一定的深度除塵功能），煙塵排放濃度可以控制在1020mg/Nm3以下，要達到超低排放（5mg/Nm的指標，需在脫硫裝置后增加濕式靜電除塵器。濕式靜電除霧器是通過高壓直流電的作用，在電除塵器陽極與陰極間形成高壓直流電場，電場驅動煙氣內電荷微細粒子，使其加

26、速沉降于沉淀管（陽極）表面，用以除去煙氣中塵霧的高效除霧設備。將高壓直流電引入除霧器內，使懸掛在器內的電暈極（陰極）不斷發射出電子，把電極間部分氣體形成正負離子，使分散在氣體中的塵霧與帶電離子相碰而荷電，在電場的作用下，帶電的塵霧顆粒移向沉淀極內壁上，靠自重順壁而下，落入電除霧器的下氣室內，使煙氣得到凈化。濕式靜電除霧器能較好捕集煙氣中微米和亞微米級微粒，對氣溶膠、SO3、重金屬離子等也有良好的脫除效果。通過濕式靜電除塵器，煙氣中煙塵排放濃度可以達到超低排放指標（5mg/Nm3）。第七章脫硫脫硝除塵工程設想通過上述工藝方案比較選擇，確定本項目鍋爐煙氣超低排放工藝為：石灰石-石膏噴淋散射塔脫硫系統；低氮燃燒+SNCR+臭氧聯合脫硝；噴淋散射塔深度除塵+濕式靜電除塵器除塵系統。具體工程改造設想：1、脫硫系統本期工程采用的石灰石石膏噴淋散射塔脫硫工藝系統主要由脫硫塔系統、煙氣系統、吸收劑制備系統、石膏脫水系統、工藝水系統、電氣控制系統、輔助系統等組成。1.1煙風系統鍋爐煙氣經電袋除塵器除塵后，由引風機增壓進入脫硫塔系統，本工程后續脫硫系統及濕電系統，阻力約增加3500pa。目前，原有引風機提供的壓力不能滿足
