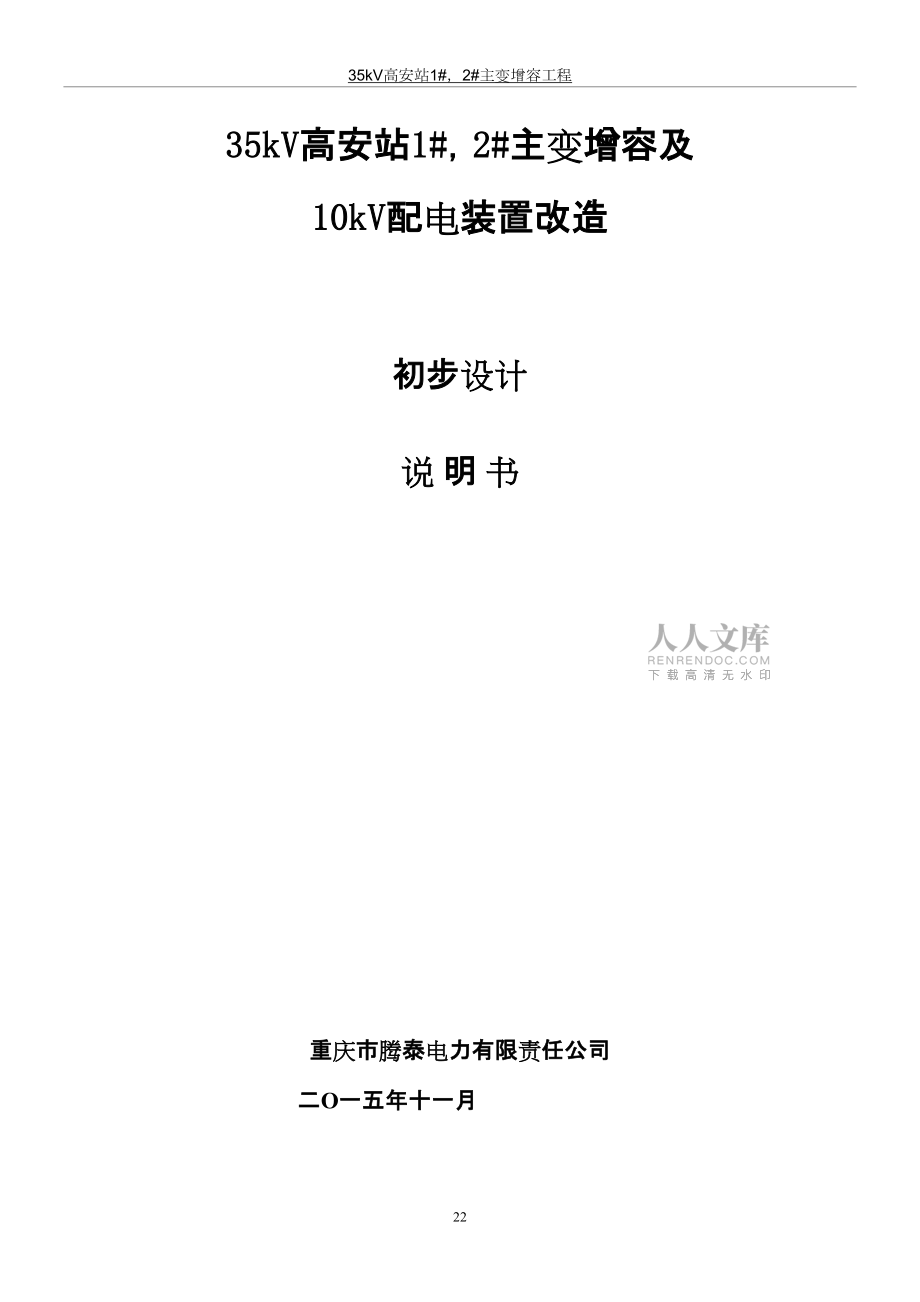

1、Good is good, but better carries it.精益求精，善益求善。(原版_未修改)35kV高安變電站主變增容及10kV配電室設計說明35kV高安站1#，2#主變增容工程35kV高安站1#，2#主變增容及10kV配電裝置改造初步設計說 明 書重慶市騰泰電力有限責任公司二O一五年十一月232335kV高安站1#，2#主變增容及10kV配電裝置改造初 步 設 計說 明 書批準：審核：校核：編制：第一部分 設計依據和標準 1）國家電網公司“兩型一化”變電站設計建設導則2）高壓輸變電設備的絕緣配合使用原則（GB/T 311.2-2002）3）電力裝置的繼電保護和自動裝置設計規范

2、（GB/T 50062-2008）4）繼電保護及安全自動裝置技術規程（GB/T 14285-2006）5）電力裝置的電測量儀表裝置設計規范（GB/T 50063-2008）6）供配電系統設計規范（GB 50052-2009）7）通用用電設備配電設計規范（GB 50055-2011）8）高壓開關設備和控制設備標準的共同技術要求（GB/T 11022-1999）9）電力工程電纜設計規范（GB/T 50217-2007）10）電氣簡圖用圖形符號（GB/T 4728-2008）11）電能質量 公用電網諧波（GB/T 14549-1993）12）交流電氣裝置的過電壓保護和絕緣配合（DL/T 620-19

3、97）13）交流電氣裝置的接地（DL/T 621-1997）14）電力變壓器（IEC 60076-2006）15）高壓電纜的選擇指南（IEC 60183-1990）16）高壓交流斷路器（IEC 62271-2005）17）高壓電纜選用導則（DL/T 401-2002）18）3.6kV40.5kV交流金屬封閉開關設備和控制設備（GB 3906-2006）19）額定電壓1kV（Um=1.2kV)到35kV（Um=40.5kV)擠包絕緣電力電纜及附件（GB/T 12706-2002）20）低壓配電設計規范（GB 50054-2011）21）火力發電廠與變電站設計防火規范（GB 50229-2006）

4、22）導體和電器選擇設計技術規定（DL/T 5222-2005）23) 國家電網公司輸變電工程設計典型設計35kV變電站分冊24）高壓配電裝置設計技術規程（DL/T 5352-2006）25）并聯電容器裝置設計規范（GB 50227-2008 ）26）火電廠變電站二次接線設計規程（DL/T 5136-2012）27）電力工程直流系統設計技術規程（DL/T 5044-2004）28）國家電網公司輸變電工程典型造價29）國家電網公司十八項電網重大反事故措施30）墊江供電公司墊江供電公司“十三五”電網發展規劃31）渝電發展（2015）141號 國網重慶市電力公司關于下達農村電網改造升級工程2015年

5、新增中央預算內投資計劃的通知第二部分 電氣一次部分1.1 變電站現狀1）主變壓器：現有#1主變SZ9-6300/35、#2主變S7-5000/35,電壓等級35/10kV。2）35kV配電裝置：線變組單元接線，戶外軟母線常規設備布置。3）10kV配電裝置：單母線分段接線，戶內固定式開關柜單列布置。已安裝#1、#2主變10kV進線間隔；分段開關及分段隔離間隔；I 、II段母線及其PT間隔；站用變間隔；9回出線間隔，均采用電纜出線。主變低壓側為電纜進線。無預留開關柜位置。4）無功補償：1×324kVAR，接在10kVII段母線上。1.2 本期工程設計內容（1）主變壓器35kV高安#1、#

6、2號主變增容，容量2x10MVA，電壓等級35/10kV，有載調壓變壓器配電設備改造及站內交直流系統改造。（2）35kV配電裝置本次無設計內容。（3）10kV配電裝置1）原有接線、布置方式不變；2）拆除原有開關柜共17面。新安裝手車式開關柜15面，其中主變進線柜2面、分段及隔離柜2面、PT及避雷器柜2面、出線柜6面、電容柜1面、站變柜2面。主變10kV進線、10kV出線仍采用電纜進線。3）本次工程需根據新安裝開關柜尺寸改造原有開關柜基礎，改造10kV配電室一、二次電纜溝。4）本次工程技改后，10kV最終規模10回出線，本期6回出線。 （3）10kV無功補償裝置拆除10kV電容器組324kVar

7、。新安裝#2電容器組，采用戶內電容器成套裝置，安裝在#2電容器室。本次工程改造后，電容器本期規模為1×2000 kVar，最終規模為2×2000 kVar。（4）站內交直流系統改造。以上介紹詳見有關設計圖紙。1.3 電氣主接線本站建設規模及電氣主接線如下：² 主變壓器容量：有載調壓變壓器，遠景2×10MVA；本期2×10MVA。² 35kV：采用單母線分段接線，2回出線；本期不涉及。² 10kV：遠景采用單母線分段接線，12回出線；本期采用單母線分段接線，12回出線。² 無功補償：遠景2×2000kvar

8、；本期1×2000kvar。詳見電氣一次主接線圖。1.4 短路電流計算根據電力系統規劃，2020年系統最大運行方式下，按主變最終容量2×10MVA，阻抗電壓7.5%；兩臺主變壓器35kV側并列運行，10kV側并列運行及并列運行時計算。根據系統專業提供的資料，經計算，各電壓等級母線三相短路電流計算結果見下表。 短路電流計算結果表短路點位置三相短路電流(kA)三相短路容量（MVA）三相沖擊電流（kA）35kV母線（并列運行）1.959125.5510kV母線（并列運行）3.78168.769.64根據以上計算結果，變壓器允許并列運行。本工程10kV側以兩臺主變并列運行時的短路電

9、流作為依據，并考慮系統510年的發展，進行設備選擇。根據以上分析，電氣設備的短路開斷電流取值如下：10kV電壓等級：25kA。1.5主要電氣設備選型根據短路電流計算結果、系統負荷計算、國家電網公司輸變電工程通用設備應用目錄（2013年版）及ERP物料編碼數據庫，35kV變壓器選用容量10MVA；10kV設備按25kA選擇。根據重慶市電網污區分布圖，本變電站處于d級污穢區，因此本站設備污穢等級按d級考慮。戶內、戶外設備按外絕緣統一爬電比距4.4cm/kV考慮。主要設備選型如下：1）主變壓器選用高壓側有載調壓、低噪音、低損耗、油浸自冷銅芯變壓器。其主要技術規范如下：型號：SZ-10000/35額定

10、電壓：35±3×2.5%/10.5kV容量比：10/10MVA接線組別：YN，d11阻抗電壓：Uk =7.5% 2）10kV設備 （1）高壓開關柜選用小車式開關柜，選型與通用設備一致。開關柜內裝真空斷路器，額定電流1250A，額定開斷電流25kA。（2）電容器選用戶外框架式并聯電容器成套裝置，10kVI段母線新增設1組2000kvar并聯電容器，采用干式空芯串聯電抗器前置布置。（3）站用變開關柜：本站設2臺50 kVA的站用變壓器，分別接于10kV 、段母線。（4）電流互感器:電流互感器選用樹脂澆注絕緣電流互感器，主變進線側、分段參數為800/5A，5P20/5P20/0.

11、5/0.2S，電容器、出線側參數為200-600/5A，5P20/0.5/0.2S。（5）母線電壓互感器 母線電壓互感器選用樹脂澆注絕緣電壓互感器，參數為10/0.1/0.1/0.1/3kV。1.7導體選擇1）各級電壓設備引線按回路最大工作電流選擇導體截面，按發熱條件校驗；2）10kV出線按送出經濟負荷為5.25MVA考慮。表3.2-2 導體選擇結果表電壓回路名稱回路工作電流（A）導體型號載流量（A）導體截面控制條件（環境溫度25）10kV母線549.87開關柜廠家提供2500按長期允許電流控制主變進線（柜內）549.87開關柜廠家提供2500按長期允許電流控制主變進線（引線）549.87YJ

12、V22-8.7/15-3×4001331電容器110.19YJV22-8.7/15-3×120330按長期允許電流控制出線300YJV22-8.7/15-3×240375按長期允許電流控制1.8布置簡介根據電氣主接線，根據站址地形、地理位置、各級電壓出線方向等條件，確定各級電壓配電裝置的型式，綜合選擇國家電網公司輸變電工程典型設計35kV變電站分冊（2006年版）A3方案。35kV配電裝置為主外軟母線布置、10kV配電裝置及所用電布置現10kV配電室內，呈“L”形布置，長為22m，寬為15.2m。電容器布置在原戶內電容器室旁。站用變布置10kV配電室站變柜內。以上

13、介紹詳見電氣總平面布置圖1.9絕緣配合及過電壓保護本次改擴建工程均在站址內原有位置進行,未超出避雷針保護范圍,本次工程無防直擊雷設計內容.為防止感應過電壓和操作過電壓,在本次更換的10kV母線PT柜、電容器柜、#2電容器處裝設氧化鋅避雷器。變電站已有接地網，本次不作改造。10kV避雷器除與主地網相連外，還應與新設置的集中接地裝置相連；本次工程更換的設備支構架、基礎及外殼應與主地網可靠連接。1.10站用電、照明系統及檢修電源 本次設計更換原10kV站用變1臺，新增10kV干式站用變1臺，容量2×50kVA，分別安裝在10kV、段母線上的站用變開關柜內。站用變0.4kV側接至控制室站用電

14、源屏。照明系統及檢修電源本次無設計內容。第三部分 電氣二次部分2.1二次設備現狀1）控制、保護及測控部分變電站1996年投運，現有保護為南京恒星微機保護測控裝置，配置操作箱。主變保護、35kV線路保護及10kV保護均分散安裝于相應開關柜上。遠動系統采用南京恒星生產的PM2050B型RTU設備。2）電度表及電能量采集裝置電能量采集裝置為積成電子公司生產的IES-LM10T型產品，電能表采用漳州科能產品，所有電度表均接入電能量采集裝置。3）微機“五防系統”變電站配有珠海優特公司微機“五防”裝置一套。4)直流電源系統該站配有1996年生產的PZQ-3/612K型直流系統1套。運行情況良好。5）站用電

15、源系統該站配有1985年生產的GKA-12站用電源系統1套。該柜當時按單電源進線設計，無雙電源自投裝置，不符合重慶市電力公司生技部201038號文件關于開展變電站直流及站用電“三查一制定”工作和落實反事故措施的通知規定，且柜內部分元件已壞，元件廠家早已停產，無法購買備品備件，因此不能滿足現代電網的安全穩定運行要求。 2.2設計范圍及內容2.2.1二次系統設計原則1)全站按微機綜合自動化無人值班變電站模式進行設計。2)微機監控裝置設計為“四遙”功能,與所屬供電公司調度端接口，實現地區性操作中心遠方對變電站的監控操作。為方便運行、檢修、調試，配置有后臺機作為就地監控操作。3）全站二次系統按變電站最

16、終規模設計，按本期規模訂貨，監控系統等一次性訂貨完成。主控制室本期共需安裝11面屏，其中直流電源屏（利舊）2面、主變保護測控屏2面、遠動通信及公共測控屏1面、站用屏2面（利舊桂南更換設備）、公共輔助屏1面（35kV線路及10kV分段保護測控）、電壓并列及備自投屏1面、低周減載屏1面、計量屏1面。2.2.2本期工程設計內容新增監控后臺系統1套，包括新增1套后臺機及其軟件，安裝在主控制室的值班桌上。新增遠動通信及公共測控屏1面，柜內配通信管理機2臺，網絡交換機1臺，GPS天文時鐘1臺，公用測控裝置2臺，直流變送器8只、溫度變送器5只。安裝在主控制室的J11位置處。 新增#1、#2主變保護測控柜各1

17、面，柜內分別配差動保護裝置1臺，本體保護裝置1臺，后備保護測控裝置2臺，檔位變送器1臺，#2主變保護測控柜預留檔位變送器安裝位置。安裝在主控制室J5-J6位置處。新增備自投及電壓并列屏1面，內配35kV備自投裝置1套，10kV PT并列裝置1套，10kV分段備自投裝置1套，安裝在主控制室J8位置處。新增低周低壓減載屏1面，內配低周低壓減載裝置1臺，安裝在主控制室J9位置處。新增站用電源柜2面，安裝在主控制室J3-J4位置處；同時拆除原有不滿足運行要求的站用電源柜2面。新增公共輔助屏1面，內配35kV線路保護裝置2套，10kV分段保護測控裝置1套，安裝在主控室J10位置。新增10kV線路保護測控

18、裝置9套，分散安裝在就地對應的開關柜上。新增10kV電容器保護測控裝置1套，就地安裝在對應的開關柜上。 新增計量屏1面，內配置電能量采集裝置1套，所有計量表計利用現有電能表，不新增電能表。同時拆除原有計量屏2面。新增全站等電位地網。完善微機五防裝置接線，完善相應設備改造后的二次線接入。完善相應設備改造后接入自動化系統現場調試及與縣調主站系統調試。拆除主控制室內原計量屏、站變屏及其回路接線。2.2.3變電站綜合自動化系統1）系統特點及構成本站監控選用具有“四遙”功能的微機綜合自動化系統，其配置能實現常規模式中變電站二次接線的所有功能，并能與各微機保護裝置及安全自動裝置接口。為了節約電能，系統采用

19、局部分散式配置，即遠動通信及公共測控裝置集中組屏，主變高低壓側的保護測控裝置在控制室集中組屏，低周減載裝置集中組屏， 10kV電壓并列裝置、35kV及10kV備自投裝置集中組屏，35kV線路及10kV分段保護測控裝置集中組屏，安裝在主控制室，其余的10kV線路、電容保護分散安裝在相應的開關柜上。2）系統功能滿足無人值班變電站監控的所有功能。即實時數據采集與處理，數據庫的建立與維護，“四遙”功能和防誤操作，控制操作功能。報警處理，事件順序記錄，畫面生成及顯示，在線計算及制表，電量處理，遠動功能，時鐘同步，人機聯系，系統自診斷與自恢復，遠程診斷，維護功能，與保護測控裝置的通信進行時鐘校對，與其他設

20、備接口，運行管理功能，遠方通信功能等。監控具有數據通訊功能，具有接口通道和電源通道防雷功能。系統提供完善的變電站五防功能，所有操作均經防誤閉鎖，并有出錯報警和判斷信息輸出。站控層實現向全站設備的綜合操作閉鎖功能，間隔層測控單元防誤實現本單元所控制設備的操作功能。要求與微機五防裝置配合實現五防操作閉鎖。3）系統配置結構計算機監控系統包括兩部分：站控層和間隔層。站控層主要設備包括當?shù)乇O(jiān)控系統，遠動通信設備、打印機、GPS對時裝置、網絡設備等。間隔層主要設備包括測控單元、通訊接口單元、網絡設備等。4）控制對象控制功能中的控制對象包括：35kV、10kV斷路器；無功投切；PT回路切換；主變有載調壓的控

21、制?？刂茖ο缶稍谶h(yuǎn)方及就地手動操作，兩種操作方式通過設在屏柜上的遠方/就地轉換開關進行轉換和閉鎖。5）遠動功能計算機監控系統應具有RTU的全部功能，遠動信息、主要技術要求、信息傳輸方式和通道，應符合調度自動化設計技術規程（DL5003-91、DL5002-91）。滿足電網調度實時性、安全性、可靠性及實用化要求。遠動通訊規約應滿足調度主站的要求，建立規約庫，至少具有部頒CDT、DL/T634. 101-2002(idt IEC608070-5-101)、DL/T634.5 104-2002(idt IEC608070-5-104)。到縣調及監控中心的遠動通信接口要求支持常規遠動通信傳輸和電力調

22、度數據網絡傳輸兩種方式。常規遠動通信方式要求在每臺遠動主機上配置1個專線MODEM。電力調度數據網絡方式要求每臺遠動主機配置一個10/100M以太網接口。遠動主機上應預留調度數據網絡接入設備（交換機）的安裝位置。遠動通信設備應直接從間隔層獲取調度所需要的數據，實現遠動信息的直采直送。遠動通信設備可通過GPS進行時鐘校時，也可實現與調度的時鐘同步。遠動通信設備應具有運行維護接口，具有在線自診斷，遠方診斷，遠方組態及通訊監視功能。計算機監控系統應具有與下列各智能設備接口的能力：a) 直流系統b) 逆變電源裝置c) 火災報警及消防系統d) 微機五防系統e) 電能量采集系統等。6）主變保護測控裝置的主

23、要內容（1）主變35kV側每個回路安裝單元3U，3I，P，Q，1YK，32YX；（2路）（2）主變10kV側每個回路安裝單元3U，3I，UX，P，Q，1YK，16YX；（2路）（3）主變溫度2個（PT100）；（4）主變調壓遙控6個（6YK）；（5）2臺主變檔位遙信插件，采用BCD碼傳送方式；（8YX）7）線路、分段保護測控及PT并列裝置的主要內容（1）35kV線路每個回路安裝單元3U，3I，P，Q，COS，線路PT的U，1YK，8YX；（2路）（2）10kV分段回路安裝單元3U，3I，P，Q，1YK，8YX；（1路）（3）10kV線路每個回安裝單元3U，3I，P，Q，COS，線路PT的U，1

24、YK，8YX；（9路）（4）10kV電容器3U，3I，P，Q，COS，1YK，8YX；（1路）（5）35kV 母線三個相電壓，一個線電壓，一個零序電壓，1YK；8YX；（1組）（6）10kV I、II段母線三個相電壓，一個線電壓，一個零序電壓，1YK；8YX；（2組）8）公用測控裝置的主要內容（1）站用變低壓側UX；3U，3I，P，Q，8YX；（2路）（2）35kV及10kV線路硬接點遙信8YX；（13路）（4）直流量采集：（9路共9只變送器）a.室內外溫度5個（PT100），（主控室、10kV配電室、10kV電容器室、通訊室、室外溫度）。b.直流電源遙測量4個（控母電壓、控母電流、充電電壓、

25、充電電流）c變電站通信電源電壓遙測量1個（DC48V）（4）其它：a.其它預留遙控6個（6YK）；b.通信接口8個；c.自動裝置信號（24YX）。d預留遙信（32YX）。2.2.4微機保護系統裝置1）主變壓器（1）二次諧波制動的比率差動保護、差動速段保護。（2）復合電壓閉鎖的方向過電流保護（35kV、10kV側）。（3）復合電壓閉鎖的電流保護（35kV、10kV側）。（4）過負荷保護。（5）主變壓器本體及有載調壓瓦斯保護、主變壓器壓力保護、主變壓器溫度保護。（6）CT斷線告警、CT斷線閉鎖差動、PT斷線告警、控制回路斷線告警。2）35kV線路（1）三段式可經低電壓閉鎖的方向過電流保護。（2）三
