冷室壓鑄機的工藝參數

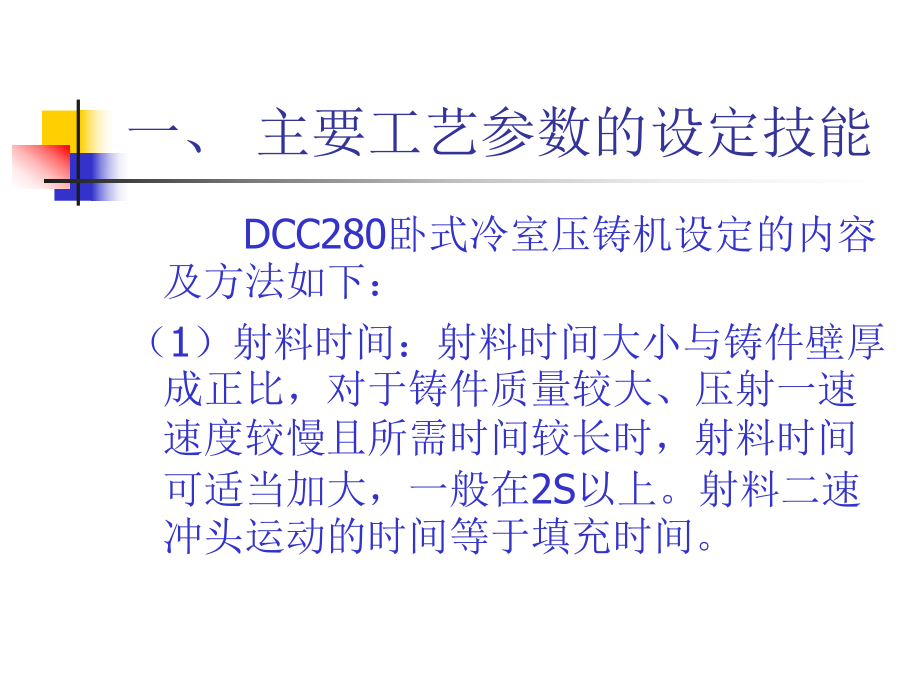

1、冷室壓鑄機的工藝參數設置與調節0755-298342660755-28123321-255E-mail： 壓鑄生產中機器工藝參數的設定和調節直接影響產品的質量。一個參數可能造成產品的多個缺陷，而同一產品的同一缺陷有可能與多個參數有關，要求在試壓鑄生產中要仔細分析工藝參數的變化對鑄件成形的影響。壓鑄生產廠家通常由專人設定和調節機器參數。 一、 主要工藝參數的設定技能 DCC280臥式冷室壓鑄機設定的內容及方法如下：（1）射料時間：射料時間大小與鑄件壁厚成正比，對于鑄件質量較大、壓射一速速度較慢且所需時間較長時，射料時間可適當加大，一般在2S以上。射料二速?zèng)_頭運動的時間等于填充時間。一、 主要工藝

2、參數的設定技能（2）開型（模）時間 ：開型（模）時間一般在2S以上。壓鑄件較厚比較薄的開型（模）時間較之要長，結構復雜的型（模）具比結構簡單的型（模）具開型（模）時間較之要長。調節開始時可以略為長一點時間，然后再縮短，注意機器工作程序?yàn)橄乳_型（模）后再開安全門，以防止未完全冷卻的鑄件噴濺傷人。 一、 主要工藝參數的設定技能 （3）頂出延時時間：在保證產品充分凝固成型且不粘模的前提下，盡量減短頂出延時時間，一般在0.5S以上。 一、 主要工藝參數的設定技能（4）頂回延時時間：在保證能順利地取出鑄件的前提下盡量減短頂回延時時間，一般在0.5S以上。 一、 主要工藝參數的設定技能 （5）儲能時間：一

3、般在2S左右，在設定時操作機器作自動循環運動，觀察儲能時間結束時，壓力是否能達到設定值，在能達到設定壓力值的前提下盡量減短儲能時間。 一、 主要工藝參數的設定技能 （6）頂針次數：根據型（模）具要求來設定頂針次數。 一、 主要工藝參數的設定技能（7）壓力參數設定在保證機器能正常工作，鑄件產品質量能合乎要求的前提下，盡量減小工作壓力。選擇、設定壓射比壓時應考慮如下因素：一、 主要工藝參數的設定技能1）壓鑄件結構特性決定壓力參數的設定壁厚：薄壁件，壓射比壓可選高些；厚壁件，增壓比壓可選低些。鑄件幾何形狀復雜程度：形狀復雜件，選擇高的比壓；形狀簡單件，比壓低些。工藝合理性：工藝合理性好，比壓低些。一

4、、 主要工藝參數的設定技能 2）壓鑄合金的特性決定壓力參數的設定結晶溫度范圍：結晶溫度范圍大，選擇高比壓；結晶溫度范圍小，比壓低些。流動性：流動性好，選擇較低壓射比壓；流動性差，壓射比壓高些。密度：密度大，壓射比壓、增壓比壓均應大；密度小，壓射比壓、增壓比壓均選小些。比強度：要求比強度大，增壓比壓高些。一、 主要工藝參數的設定技能 3）澆注系統決定壓力參數的設定澆道阻力： 澆道阻力大，主要是由于澆道長、轉向多，在同樣截面積下、內澆口厚度小產生的，增壓比壓應選擇大些。澆道散熱速度：散熱速度快，壓射比壓高些；散熱速度慢，壓射比壓低些。一、 主要工藝參數的設定技能 4）排溢系統決定壓力參數的設置排氣

5、道分布：排氣道分布合理，壓射比壓、增壓比壓均選高些。排氣道截面積：排氣道截面積足夠大，壓射比壓選高些。一、 主要工藝參數的設定技能 5）內澆口速度要求速度高，壓射比壓選高些。 6）溫度合金與壓鑄型（模）：溫差大，壓射比壓高些；溫差小，壓射比壓低些。一、 主要工藝參數的設定技能 （8）壓射速度的設定 壓射速度分為慢壓射速度（又稱射料一速）、快壓射速度（又稱射料二速）、增壓運動速度。慢壓射速度通常在0.10.8m/s范圍內選擇，運動速度由0逐漸增大，快壓射速度與內澆口速度成正比，一般從低向高調節，在不影響鑄件質量的情況下，以較低的快壓射速度即內澆口速度為宜。增壓運動所占時間極短，它的目的是壓實金屬

6、，使鑄件組織致密。增壓運動速度在調節時，一般觀察射料壓力表的壓力示值在增壓運動中呈一斜線均勻上升，壓鑄產品無疏松現象即可。一、 主要工藝參數的設定技能 （9）一速、二速轉換感應開關的位置調節原則 1）一速、二速運動轉換應該在壓射沖頭通過壓室澆注口后進行 2）對于薄壁小鑄件，一般一速較短、二速較長 3）對于厚壁大鑄件，一般一速較長，二速較短 4）根據鑄件質量（如飛邊、欠鑄、氣泡等）調節轉換點。一、 主要工藝參數的設定技能 （10） 金屬液溫度的調節 合金液溫度可從機器電氣箱面板上顯示和設定。各種合金液其澆注溫度不相同，同一壓鑄合金不同結構的產品，其厚壁鑄件比薄壁鑄件澆注溫度要低。 （11）澆注量

7、的選擇 所選擇的每次澆注量應使所生產出來的產品余料厚度在1525mm范圍為宜，并要求每次合金液的舀取量要穩定。一、 主要工藝參數的設定技能 （12）模溫的控制 模溫是指壓鑄型（模）合型（模）時的溫度，對于不同的合金液，其模溫溫度不同，一般以合金凝固溫度的1/2為限。在壓鑄生產中最重要的是型（模）具工作溫度的穩定和平衡，它是影響壓鑄件質量和壓鑄效率的重要因素之一。 一、 主要工藝參數的設定技能 機器液壓系統各個動作的工藝參數，如壓力、速度、行程、起點與終點，各個動作的時間和整個工作循環的總時間都有一定的技術參數，要求調試人員一定要熟悉機器技術性能，根據液壓系統圖認真分析所有元件的結構、作用、性能

8、和調試范圍，搞清楚液壓元件在設備上的實際位置，并了解機械、電氣、液壓的相互關系。 二、主要工藝參數的調節技能 1.機器在調節時應注意的事項 1）只能調節機器使用說明書上指出的可調參數。調壓時應按使用說明書的要求進行，不準大于規定的壓力值，盡量防止調壓過高，而致使油溫增高或損壞元件。 2）不準在執行元件（液壓缸、液壓馬達）運動狀態下調節系統工作壓力。1.機器在調節時應注意的事項 3）調壓前應先檢查壓力表是否損壞，若有異常，待壓力表更換后再調節壓力。 4）調壓前，先把所要調節的調壓閥上的調節螺母放松，調壓后，應將調節螺釘?shù)木o固螺母擰緊，以免松動。2.主要工藝參數的調節技能 （1）開、合型（模）慢速

9、段的調節 開型（模）和合型（模）慢速段的速度統一由慢速油閥左側的調節螺釘控制。順時針旋緊螺釘，則開、合型（模）慢速段速度減慢，逆時針旋松螺釘，則開、合型（模）慢速速度加快。調節合適后，將固定螺母擰緊，如下圖所示。2.主要工藝參數的調節技能 圖所示圖所示 開、合型（模）慢速段的調節開、合型（模）慢速段的調節2.主要工藝參數的調節技能 （2）開、合型（模）常速（即快速）段的調節 1）開型（模）常速段速度由開、合型（模）換向閥右側的調節螺釘控制。順時針旋緊螺釘，則速度減慢，逆時針旋松螺釘，則速度加快。調節合適后，將固定螺母擰緊，如下圖所示。2.主要工藝參數的調節技能圖所示圖所示 開型（模）常速（快速

10、）段的調節開型（模）常速（快速）段的調節2.主要工藝參數的調節技能 2）合型（模）常速段速度由開、合型（模）換向閥左側的調節螺釘控制。順時針旋緊調節螺釘，則合型常速段速度減慢，逆時針旋松調節螺釘，則合型常速段速度加快。調節合適后，將固定螺母擰緊，如下圖所示。 圖所示圖所示 合型（模）常速段的調節合型（模）常速段的調節 2.主要工藝參數的調節技能（3）低壓大流量泵壓力的調節 起動機器作自動循環運動，用手旋轉雙泵流量控制閥上的調節螺釘，可調節低壓壓力到一定值（一般5106Pa（50bar）左右），低壓壓力值從低壓壓力指示表上讀出。調節合適后，將固定螺母擰緊，如下圖所示。2.主要工藝參數的調節技能圖

11、所示圖所示 低壓大流量泵壓力的調節低壓大流量泵壓力的調節 2.主要工藝參數的調節技能（4）射料二速工作壓力的調節 射料二速工作壓力由控制二速壓力的調節螺釘調節，用手旋轉減壓閥上的調節螺釘可調節壓力大小，其壓力示值從射料二速壓力表中讀出，此壓力即為二速射料運動中的射料壓力。DCC400臥式冷室壓鑄機具體調節步驟如下：射料二速工作壓力的調節 1） 先旋松截止閥上調節螺釘，使二速蓄能器卸荷后再旋緊，如圖所示 射料二速工作壓力的調節 2） 旋松減壓閥調節螺釘上的緊固螺母，如圖所示。 射料二速工作壓力的調節 3） 一邊用手按住起壓按鈕，一邊慢速調節減壓閥上調節螺釘，觀察壓力表上指針到所需要的示值（最大1

12、.4107Pa（140bar）為止，如圖所示； 射料二速工作壓力的調節 4）將減壓閥調節螺釘上的緊固螺母擰緊。2.主要工藝參數的調節技能 （5）增壓運動工作壓力的調節 增壓運動工作壓力由控制增壓蓄能器的減壓閥上的調節螺釘調節。用手旋轉減壓閥上的調節螺釘，可調節其壓力大小，其壓力示值從增壓壓力表中讀出。DCC400臥式冷室壓鑄機增壓壓力具體調節步驟如下：增壓運動工作壓力的調節 1）先旋松截止閥（V54）閥上調節螺釘，使增壓蓄能器卸荷后再旋緊，如圖所示； 增壓運動工作壓力的調節 2）旋松減壓閥調節螺釘上的緊固螺母，如圖所示。 增壓運動工作壓力的調節 3）一邊用手按住起壓按鈕，一邊調節減壓閥（V51

13、）上調節螺釘，觀察壓力表指針到所需要的示值為止，如圖所示； 增壓運動工作壓力的調節 4）將減壓閥調節螺釘上的緊固螺母擰緊。 2.主要工藝參數的調節技能 （7）射料一速速度的調節 射料一速運動速度由一速可調插裝閥左側控制，調節其螺桿可改變一速運動速度：順時針旋轉螺桿，速度減小；逆時針旋轉螺桿，速度增大，如圖所示。2.主要工藝參數的調節技能 （8）射料二速速度的調節射料二速的速度大小由二速插裝閥上的調節手輪控制，用手旋轉手輪可獲得不同的速度：順時針旋轉手輪，速度減??；逆時針旋轉手輪，速度增大，如圖所示。2.主要工藝參數的調節技能（9）增壓速度的調節 增壓速度的大小由插裝閥上的調節手輪控制，用手旋轉手輪可獲得不同的速度：順時針旋轉手輪，速度減??；逆時針旋轉手輪，速度增大，如圖所示。2.主要工
