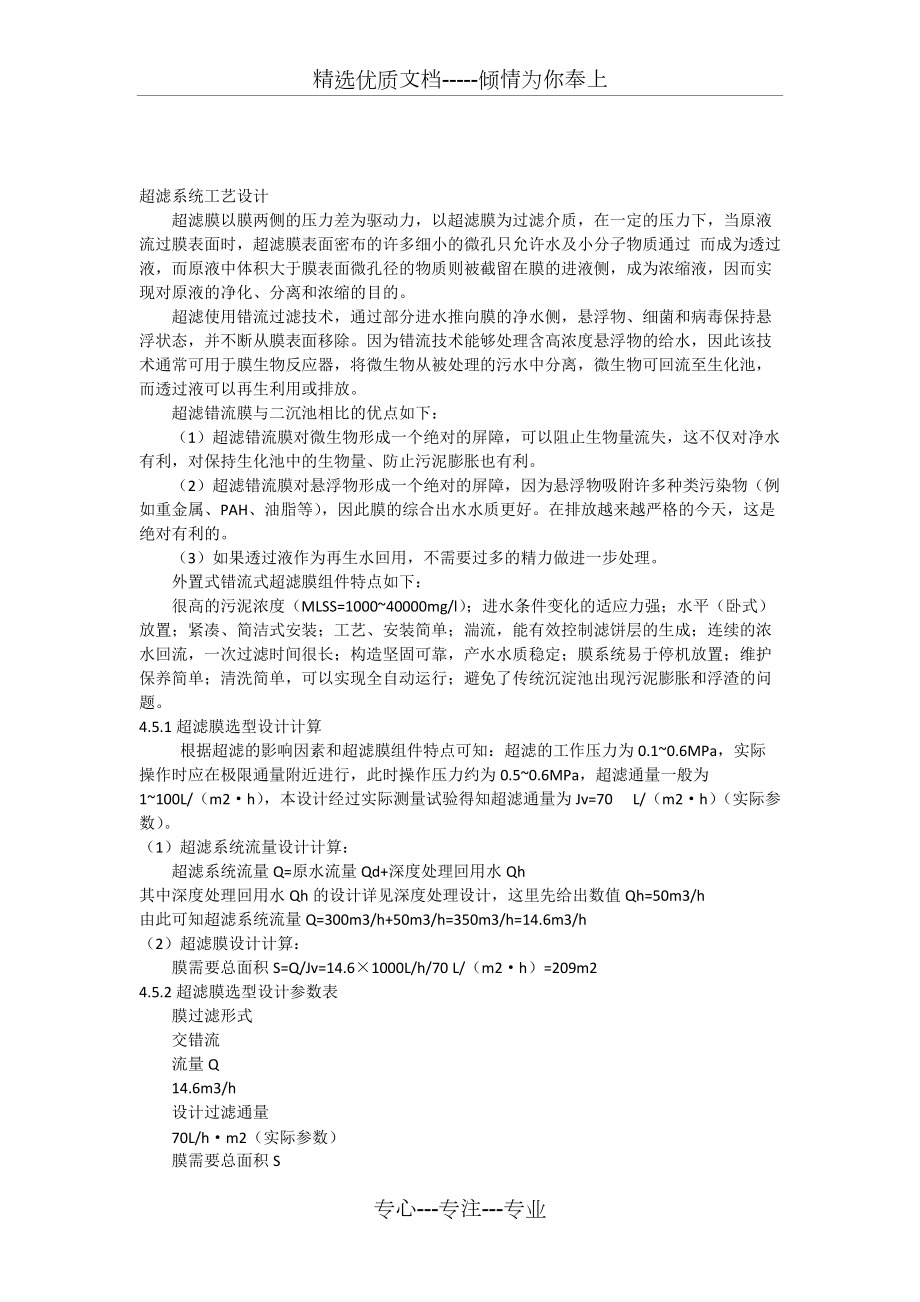

1、精選優質文檔-傾情為你奉上超濾系統工藝設計超濾膜以膜兩側的壓力差為驅動力,以超濾膜為過濾介質,在一定的壓力下,當原液流過膜表面時,超濾膜表面密布的許多細小的微孔只允許水及小分子物質通過 而成為透過液,而原液中體積大于膜表面微孔徑的物質則被截留在膜的進液側,成為濃縮液,因而實現對原液的凈化、分離和濃縮的目的。超濾使用錯流過濾技術,通過部分進水推向膜的凈水側,懸浮物、細菌和病毒保持懸浮狀態,并不斷從膜表面移除。因為錯流技術能夠處理含高濃度懸浮物的給水,因此該技術通??捎糜谀ど锓磻?yīng)器,將微生物從被處理的污水中分離,微生物可回流至生化池,而透過液可以再生利用或排放。超濾錯流膜與二沉池相比的優點如下:
2、(1)超濾錯流膜對微生物形成一個絕對的屏障,可以阻止生物量流失,這不僅對凈水有利,對保持生化池中的生物量、防止污泥膨脹也有利。(2)超濾錯流膜對懸浮物形成一個絕對的屏障,因為懸浮物吸附許多種類污染物(例如重金屬、PAH、油脂等),因此膜的綜合出水水質更好。在排放越來越嚴格的今天,這是絕對有利的。(3)如果透過液作為再生水回用,不需要過多的精力做進一步處理。外置式錯流式超濾膜組件特點如下:很高的污泥濃度(MLSS=100040000mg/l);進水條件變化的適應力強;水平(臥式)放置;緊湊、簡潔式安裝;工藝、安裝簡單;湍流,能有效控制濾餅層的生成;連續的濃水回流,一次過濾時間很長;構造堅固可靠,
3、產水水質穩定;膜系統易于停機放置;維護保養簡單;清洗簡單,可以實現全自動運行;避免了傳統沉淀池出現污泥膨脹和浮渣的問題。4.5.1超濾膜選型設計計算 根據超濾的影響因素和超濾膜組件特點可知:超濾的工作壓力為0.10.6MPa,實際操作時應在極限通量附近進行,此時操作壓力約為0.50.6MPa,超濾通量一般為1100L/(m2·h),本設計經過實際測量試驗得知超濾通量為Jv=70 L/(m2·h)(實際參數)。(1)超濾系統流量設計計算:超濾系統流量Q=原水流量Qd+深度處理回用水Qh其中深度處理回用水Qh的設計詳見深度處理設計,這里先給出數值Qh=50m3/h由此可知超濾系
4、統流量Q=300m3/h+50m3/h=350m3/h=14.6m3/h(2)超濾膜設計計算:膜需要總面積S=Q/Jv=14.6×1000L/h/70 L/(m2·h)=209m24.5.2超濾膜選型設計參數表膜過濾形式交錯流流量Q14.6m3/h設計過濾通量70L/h·m2(實際參數)膜需要總面積S209 m2單位膜組件面積S127 m2(產品參數)需要膜組件n8支UF環路數L2(設定)每環路膜組件數n14支總膜組件數 nuf8支膜總過濾面積SUF216m2最大耐受負壓0.2bar最大跨膜壓差5.0bar換膜年限4.0年清洗周期同一物料產水量小于最大產水量70%
5、4.5.3超濾構筑物設計參數表建筑物名稱超濾間項目參數描述建筑形式地上式構筑物材料鋼混建筑尺寸(凈空)15.0m×9.0m×4.5m4.5.4超濾系統設備(1)供料泵數量3臺額定楊程20m額定功率11.0kW額定流量100m3/h殼體材質鑄鐵軸2Cr13葉輪材質鑄鐵電機防護等級IP55制造商泰州水泵(2)循環泵數量2臺額定楊程40m額定功率45.0kW額定流量264m3/h殼體材質304不銹鋼軸2Cr13葉輪材質304不銹鋼電機防護等級IP55制造商格蘭富或法國魔銳(3)清洗泵數量1臺額定楊程20m額定功率11.0kW額定流量100m3/h殼體材質鑄鐵軸2Cr13葉輪材質3
6、04不銹鋼電機防護等級IP55制造商泰州水泵(4)清洗水箱數量1只高度2.5m直徑1.3m容積3.0m3材質PP制造廠家七星或同等(5)超濾膜型號83G-I8LE-V數量8只膜外徑8mm膜管直徑8mm單支膜過濾面積27m2接口形式溝槽膜殼材質FRP或者PVC-C膜長度3.0m制造廠商Berghof (6)電磁流量計數量2臺內襯F4電極材質不銹鋼輸出信號4-20mA進出口法蘭DN200, PN1.0Mpa制造商上海席勒(7)電磁流量計數量2臺內襯F4電極材質不銹鋼輸出信號4-20mA進出口法蘭DN80, PN1.0Mpa制造商上海席勒(8)電磁流量計數量2臺內襯F4電極材質不銹鋼輸出信號4-20mA進出口法蘭DN150, PN1.0Mpa制造商上海席勒(9)pH計數量1套量程量程:-1500+1500mv,-5+95,帶4.5m原裝電纜輸出輸出:2路4-20mA,電源:220VAC,顯示:輸出:2路4-20mA,電源:220VAC,顯示:中文LCD中文LCD制造商哈希/HACH(10)壓力傳感器數量2套量程電源:24VDC 輸出:4-20
