液壓與氣壓傳動模擬試卷及答案

1、精選優質文檔-傾情為你奉上液壓與氣壓傳動試題一、填空題1液壓系統由 元件、 元件、 元件、 元件和 元件五部分組成。2節流閥通常采用 小孔；其原因是通過它的流量與 無關，使流量受油溫的變化較小。3液體在管道中流動時有兩種流動狀態，一種是 ，另一種是 。區分這兩種流動狀態的參數是 。4在液壓系統中，當壓力油流過節流口、噴嘴或管道中狹窄縫隙時，由于 會急劇增加，該處 將急劇降低，這時有可能產生氣穴。5液壓馬達把 能轉換成 能，輸出的主要參數是 和 。6液壓泵的容積效率是該泵 流量與 流量的比值。7液壓缸的泄漏主要是由 和 造成的。8外嚙合齒輪泵中，最為嚴重的泄漏途徑是 。9和齒輪泵相比，柱塞泵的容

2、積效率較 ，輸出功率 ，抗污染能力 。10在旁油路節流調速回路中，確定溢流閥的 時應考慮克服最大負載所需要的壓力，正常工作時溢流閥口處于 狀態。11常用方向閥的操作方式有 、 、 等三種。二、選擇題1液壓缸差動連接工作時，缸的（ ）。A運動速度增加了 B壓力增加了C運動速度減小了 D壓力減小了2液壓缸差動連接工作時活塞桿的速度是（ ）。A BC D3液壓缸差動連接工作時作用力是（ ）。A BC D4在液壓系統中，液壓馬達的機械效率是（ ）。A BC D5在液壓系統中，液壓馬達的容積效率是（ ）。A BC D6液壓系統的真空度應等于（ ）。A絕對壓力與大氣壓力之差 B大氣壓力與絕對壓力之差C相對

3、壓力與大氣壓力之差 D大氣壓力與相對壓力之差7調速閥是用（ ）而成的。A節流閥和定差減壓閥串聯 B節流閥和順序閥串聯C節流閥和定差減壓閥并聯 D節流閥和順序閥并聯8若某三位換向閥的閥心在中間位置時，壓力油與油缸兩腔連通，回油封閉，則此閥的滑閥機能為（ ）。AP型 BY型CK型 DC型9與節流閥相比較，調速閥的顯著特點是（ ）。A流量穩定性好 B結構簡單，成本低C調節范圍大 D最小壓差的限制較小10雙作用葉片泵配流盤上的三角槽是為使（ ）。A葉片底部和頂部的液體壓力相互平衡B吸油區過來的密封容積進入壓油區時，避免壓力突變，減少流量脈動C轉子和葉片能自由旋轉，使它們與配流盤之間保持一定的間隙D葉片

4、在轉子槽中作徑向運動時速度沒有突變，而減小葉片泵的沖擊11采用卸荷回路是為了（ ）。A減小流量損失 B減小壓力損失C減小功率損失 D提高系統發熱12設圖中回路各閥的調整壓力為>>，那么回路能實現（ ）調壓。A一級B二級C三級D四級三 簡答題1 液壓沖擊產生的原因。2 溢流閥與減壓閥的區別。3 進油節流調速回路與回油節流調速回路的區別。四 讀圖題敘述雙泵供油快速運動回路的工作原理。五 計算題1圖中液壓回路，液壓缸無桿腔面積50，有桿腔面積25，液壓泵流量25，負載80000，閥5的調定壓力0.5，節流閥通流截面積0.2，節流閥前后壓差0.4，油液密度900，0.62，忽略管路其它損失

5、，試求：（1）溢流閥2的調定壓力（）；（2）活塞向右的運動速度（）；（3）通過溢流閥2的溢流量（）；（4）回路效率。2有一液壓泵在某工況壓力4，泵實際流量50。試求：（1）當泵的輸入功率4時，液壓泵的總效率；（2）已知泵壓力為零時，泵的流量54，液壓泵的容積效率和機械效率。答案：一、填空題1動力 執行 控制 輔助 傳動介質2薄壁 粘度3層流 紊流 雷諾數4流速 壓力5液壓能 機械能 轉速 轉矩6實際 理論7壓力差 間隙8軸向間隙9高 大 差10調定壓力 打開11手動 機動 電磁二、選擇題1A 2A 3D 4C 5D 6B 7A 8A 9A 10B 11C 12C 三、簡答題1在液壓系統中，由于

6、某種原因，液體壓力在一瞬間會突然升高，產生很高的壓力峰值，這種現象稱為液壓沖擊。液壓沖擊產生的原因：（1）液流通道迅速關閉或液流迅速換向使液流速度的大小或方向突然變化時，由于液流的慣力引起的液壓沖擊。（2）運動著的工作部件突然制動或換向時，因工作部件的慣性引起的液壓沖擊。（3）某些液壓元件動作失靈或不靈敏，使系統壓力升高而引起的液壓沖擊。2溢流閥與減壓閥的區別：以先導式為例，不同之處有：（1）減壓閥保持出口壓力基本不變，而溢流閥保持進口處壓力基本不變。（2）在不工作時，減壓閥進、出油口互通，而溢流閥進出油口不通。（3）為保證減壓閥出口壓力，減壓閥泄油口需通過泄油口單獨外接油箱；而溢流閥的出油口

7、是通油箱的，所以溢流閥不必單獨外接油箱。3進油節流調速回路與回油節流調速回路的不同之處：（1）承受負值負載的能力：回油節流調速回呼的節流閥使液壓缸回油腔形成一定的背壓，在負值負載時，背壓能阻止工作部件的前沖，由于回油腔沒有背壓力，因而不能在負值負載下工作。（2）停車后的啟動性能：長期停車后液壓缸油腔內的油液會流回油箱，當液壓泵重新向液壓缸供油時，在回油節流調速回路中，由于沒有節流閥控制流量，會使活塞前沖；而在進油節流調速回路中，由于進油路上有節流閥控制流量，故活塞前沖很小，甚至沒有前沖。（3）實現壓力控制的方便性：進油節流調速回路中，進油腔的壓力將隨負載而變化，當工作部件碰到止擋塊而停止后，其

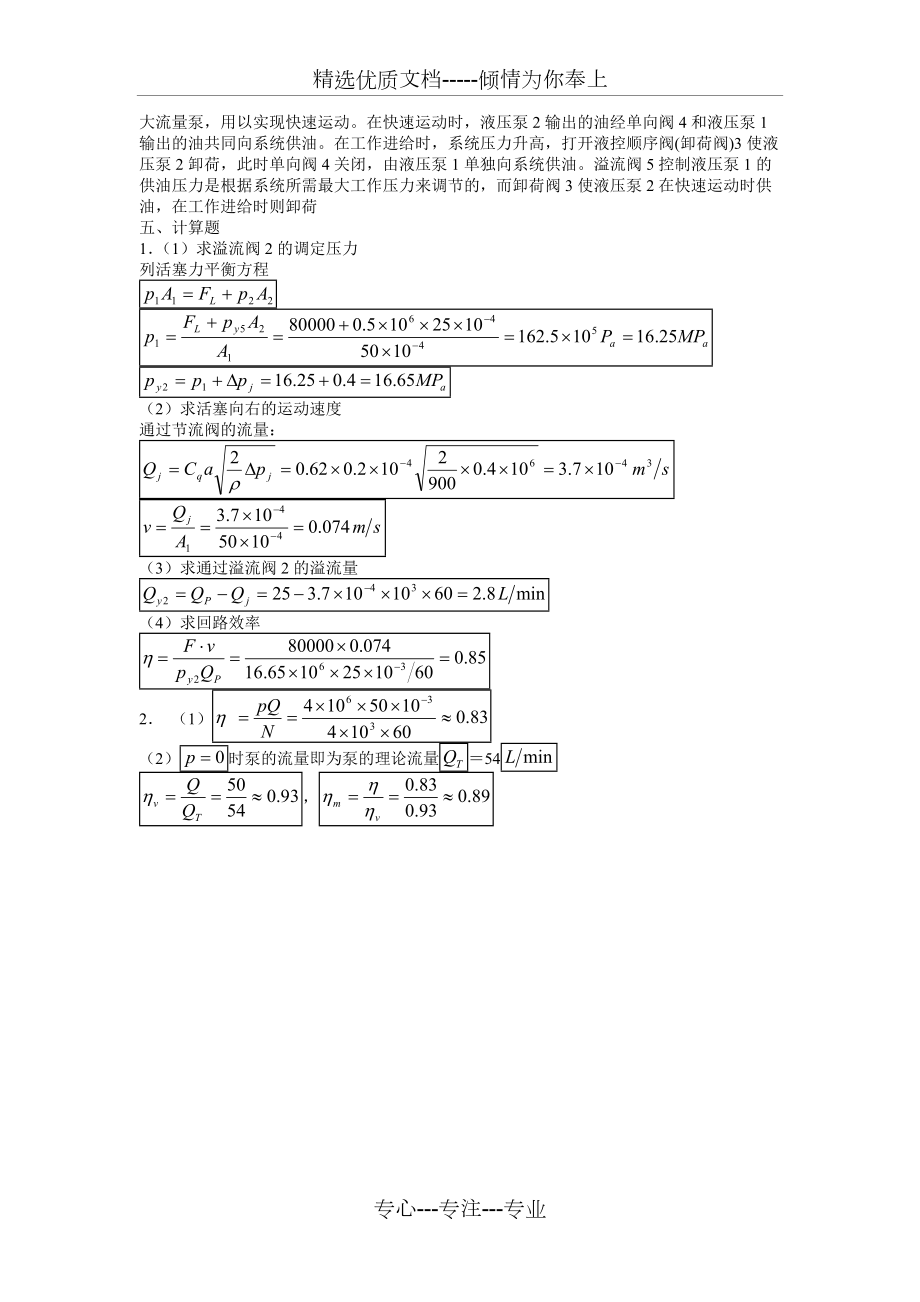

8、壓力將升到溢流閥的調定壓力，而回油節流調速回路中，只有回油腔的壓力才會隨負載而變化，當工作部件碰到止擋塊后，其壓力將降至零。（4）發熱及泄漏的影響：進油節流調速回路，湍流是經節流閥直接進入進油腔，而回油節流調速回路中，是經過節流閥發熱后的液壓油將直接流回油條冷卻。（5）運動平穩性：回油節流調速由于存在背壓力，可起阻尼作用，平穩性比進油節流調速好。四、讀圖題雙泵供油快速運動回路工作原理：圖中1高壓小流量泵，用以實現工作進給運動。2低壓大流量泵，用以實現快速運動。在快速運動時，液壓泵2輸出的油經單向閥4和液壓泵1輸出的油共同向系統供油。在工作進給時，系統壓力升高，打開液控順序閥(卸荷閥)3使液壓泵2卸荷，此時單向閥4關閉，由液壓泵1單獨向系統供油。溢流閥5控制液壓泵1的供油壓力是根據系統所需最大工作壓力來調節的，而卸
