基于NFV的虛擬化BRAS組網方案

1、基于NFV的虛擬化BRAS組網方案一、 NFV方案簡介基于NFV框架的虛擬化BRAS功能，可運用于電信級城域網業務網關、大中型園區網業務網關、校園網業務網關、創新型社區及家庭業務網關。NFV場景下的虛擬BRAS，從功能上來說與傳統數通領域的BRAS設備沒有什么差別，可以把它看作是一臺軟件定義的BRAS或者SR設備，可通過軟件模塊的靈活組合搭配，映射到基于不同硬件架構的傳統路由器。比如在x86通用硬件平臺上加載NAT軟件，可以得到虛擬的運營級NAT設備；換而加載BRAS軟件，可以得到虛擬的家庭業務網關路由器設備。甚至在虛擬技術發展到一定階段，虛擬平臺包處理的能力達到一定程度，理論上可以將核心路由

2、器虛擬化。二、 NFV組網方案IP網絡正處在向智能化的電信級IP承載網轉型的過程中，核心網邊緣設備的智能化是實現網絡轉型的關鍵?；贜FV框架的vBRAS嚴格基于ETSI標準NFV架構來實現，系統層面能夠做到轉發與控制分離，資源層面可以節省網絡資源，提升網絡資源調度靈活性和利用率，網元層面由傳統的軟硬件一體化網元變?yōu)榛诮y(tǒng)一云平臺的NFV虛擬網絡功能網元，并且在容災方案上考慮站點內虛擬機層面的HA，運資源中硬件資源的內部可靠性等等。本章節重點介紹基于NFV框架的vBRAS所應用的組網場景。圖表 1家庭寬帶PPPoE接入圖表 2 IPoE接入Ø vCPE每個子接口對應一個PG，并配置接

3、入網關地址及相應IP POOL； Ø 每PG下的用戶通過vCPE動態獲取的上行出口地址以NAT的方式進行上網；Ø vRadius對每個終端帳號密碼進行AAA；Ø 接入網元、vCPE、vBRAS之間做雙機備份，提升網絡可靠性。圖表 3 IPTVØ 組播流量在vBRAS之上為三層組播； Ø vBRAS終結用戶的PPPOE認證； Ø 用戶發出IGMP加入請求，在組播控制點MSER終結，并注入到相應組播路由中； Ø 業務流通過DR下發，通過接入二層網絡下發給相應的用戶。 圖表 4 綠色上網Ø 目前只做LAC； Ø

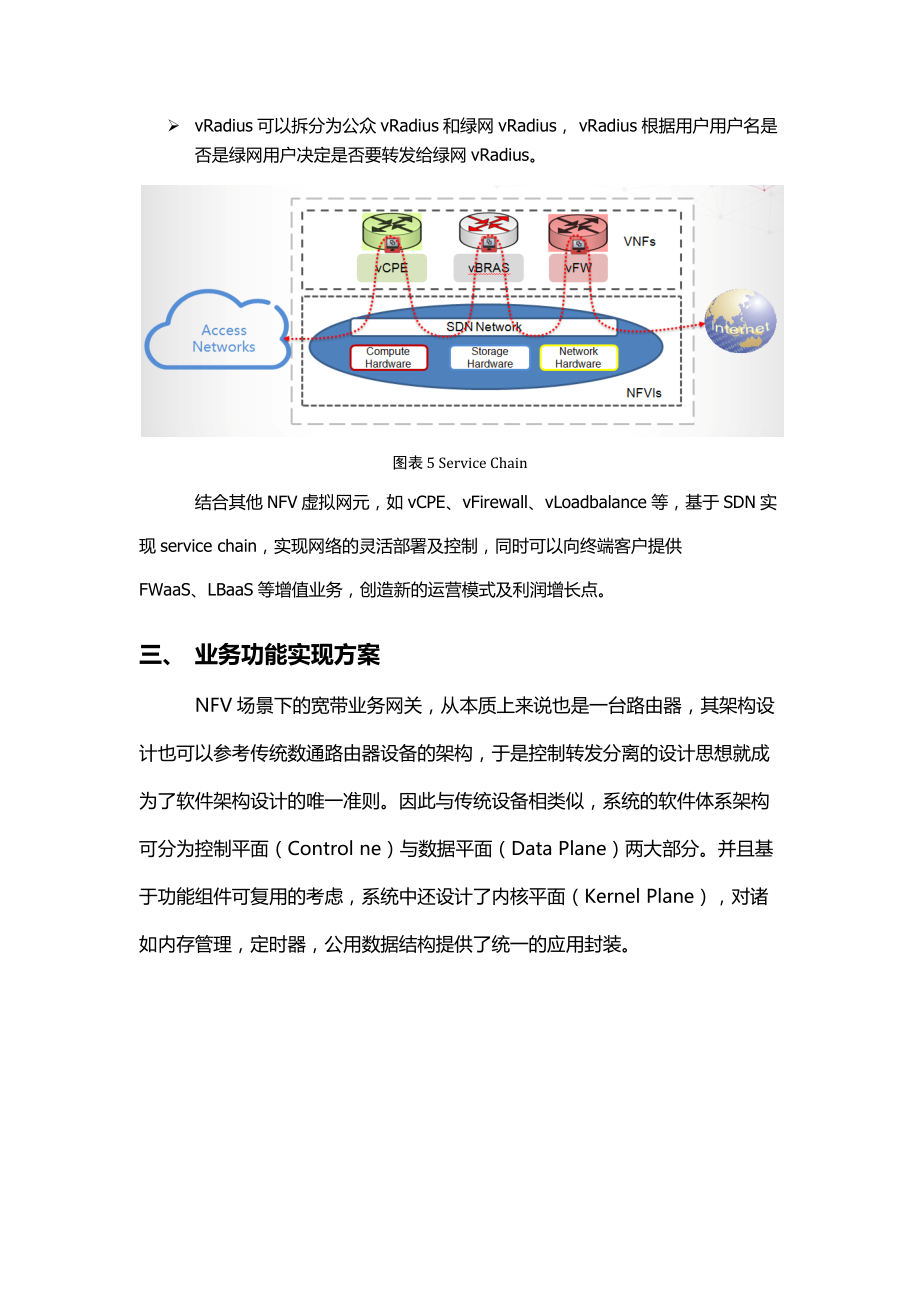

4、 LNS節點一般由集中式防火墻來完成；Ø vRadius可以拆分為公眾vRadius和綠網vRadius， vRadius根據用戶用戶名是否是綠網用戶決定是否要轉發給綠網vRadius。 圖表 5 Service Chain結合其他NFV虛擬網元，如vCPE、vFirewall、vLoadbalance等，基于SDN實現service chain，實現網絡的靈活部署及控制，同時可以向終端客戶提供FWaaS、LBaaS等增值業務，創造新的運營模式及利潤增長點。 三、 業務功能實現方案NFV場景下的寬帶業務網關，從本質上來說也是一臺路由器，其架構設計也可以參考傳統數通路由器設備的架構，于

5、是控制轉發分離的設計思想就成為了軟件架構設計的唯一準則。因此與傳統設備相類似，系統的軟件體系架構可分為控制平面（Control ne）與數據平面（Data Plane）兩大部分。并且基于功能組件可復用的考慮，系統中還設計了內核平面（Kernel Plane），對諸如內存管理，定時器，公用數據結構提供了統一的應用封裝。圖表 6產品系統組成如上圖所示，控制層（云化的管理平臺）主要負責配置、監控分析、業務分發及管理等功能，通過底層網絡驅動系列虛擬化服務器進行具體業務控制和數據轉發。圖表 7 內部架構從功能面分析，可分為管理平面和數據轉發平面，其結構如上圖所示。從軟件系統模塊來分，可以分為：配置管理子

6、系統、報文處理子系統、協議支撐子系統、設備管理子系統、數據轉發子系統。具體模塊組成如下圖所示：四、 運維網管方案在網管運營方面，可以由NFV的網管支撐系統（MANO）來完成。ETSI 中的MANO指的是NFV的Management and Orchestration，主要包含三大模塊，分別是NFVO、VNFM以及VIM。下圖包含了MANO的全景，它產生的背景主要是基于對網絡功能虛擬化做通用管理的訴求，MANO具體的功能模塊是圖中的右半部分。圖表 8 ETSI NFV標準架構其中VNFM（VNF Manager）作為對虛擬網絡功能的管理，主要包含以下核心功能：Ø VNF的創建和終結&#

7、216; VNF的設置Ø VNF配置Ø VNF監控Ø VNF故障的自動治愈恢復和擴展伸縮，即Scale in/outNFVO（NFV Orchestration）的核心功能：Ø 網絡服務的編排，即編排管理一系列的VNFs和轉發圖（Forwarding Graph）Ø 調用VNFM來做跨多個VIM的NFV安置Ø 資源檢查和分配Ø 使用SDN技術（SDN 控制器或SFCAPI）來實現VNF Forwarding Graph圖表 9 Vbras MANO使用MANO的優勢：Ø 防止設備廠商鎖定，可以靈活部署多個廠商提供的

8、VNF，NFV Orchestrator 編排的流程基本是與具體的VNF獨立無關的；Ø 各個廠家的VNF具體的差異可以通過業界標準的plugin插件和驅動來實現；Ø 最后，可以鼓勵NSD（Network Service Descriptor）和VNFD（VNF Descriptor）的標準化。MANO的具體功能如下Ø 負責VNF、NS實例的管理，包括NS查詢、NS回收操作，NS實例化等NS實例的生命周期管理中完整的流程，還包括了NS生命周期內業務鏈與VNF實例關聯關系的管理。Ø NS在實例化過程中的狀態：部署中，部署失敗，部署成功。只有每個構成元素中至少

9、有一個實例成功，才認為NS部署成功，否則即為部署失敗。Ø NS在回收過程中的狀態：回收中，回收失敗，回收成功。只有每個VNF實例都回收成功，才認為NS回收成功，否則即為回收失敗。Ø NFVO層提供NS實例拓撲圖的rest api接口供GUI調用，基于拓撲圖完成拓撲管理，包括NS實例創建、啟動、更新、查詢和終止。Ø NFV平臺的管理和監控則從不同層次提供對NS、VNFD、VNF的狀態監控、告警查詢。NFV平臺收集虛擬資源池所有可用資源，記錄創建和銷毀NS實例過程中對虛擬資源的使用和釋放，形成整個管理域內的虛擬資源視圖，有效完成對虛擬資源的監控和告警。Ø NFVO匯總VIM收集底層硬件和虛擬資源告警信息、VNFM收集VNF告警信息。Ø NFVO從VNFM收集VNF實例使用的硬件和虛擬資源故障告警與VNF實例故障告警進行關聯。根據用戶制定的策略可以支持故障自動恢復。五、 性能指標Ø vBRAS設備性能指標指標值備注vBRAS PPPoE 上線速率600 個/秒vBRAS PPPoE 最大并發連接32K三層接口轉發性能詳見附件路由轉發性能詳見附件用戶側轉發性能詳見附件 Ø vBRAS設備HA性能指標協議類型故障類型上行丟包下行丟包BGP上行鏈路故障974ms974ms下行鏈路故障1.01s1.01
