0203A葉片結構管理

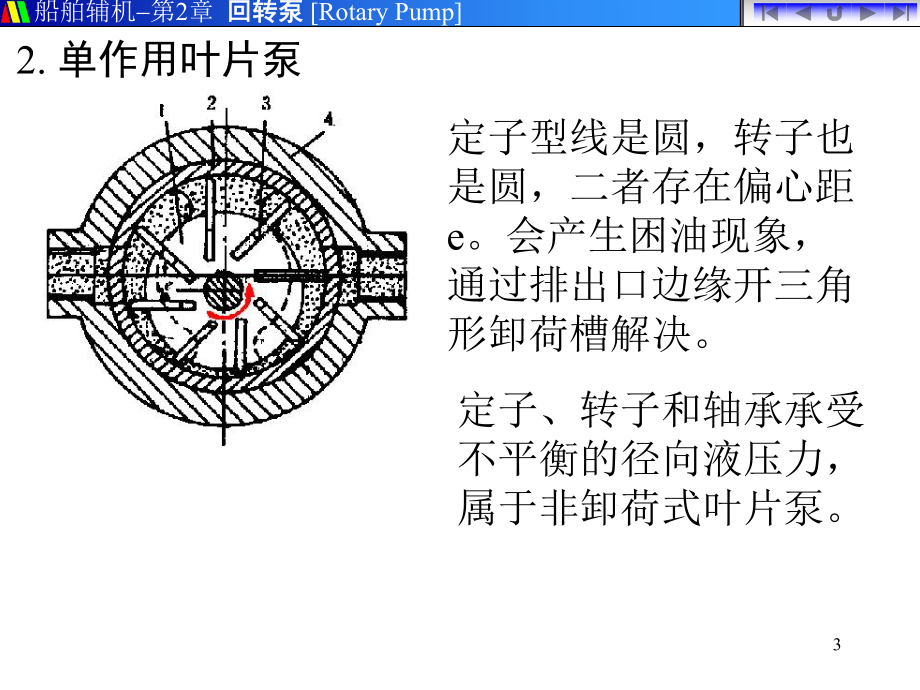

1、1船舶輔機第2章 回轉泵回轉泵 Rotary Pump一、工作原理二、結構三、流量五、管理第三節 葉片泵Vane Pump四、特點2船舶輔機第2章 回轉泵回轉泵 Rotary Pump一、工作原理1. 雙作用葉片泵定子型線由4段圓弧(2段半徑R， 2段半徑r)和4段過渡曲線構成。葉片受離心力和液壓力(葉片底部空間由排出腔引入壓力油)。定子和轉子兩側有兩塊配油盤，各有兩對吸排口。無困油現象。作用在定子及轉子上的液壓力完全平衡，屬于卸荷式葉片泵。3船舶輔機第2章 回轉泵回轉泵 Rotary Pump2. 單作用葉片泵定子型線是圓，轉子也是圓，二者存在偏心距e。會產生困油現象，通過排出口邊緣開三角形

2、卸荷槽解決。定子、轉子和軸承承受不平衡的徑向液壓力，屬于非卸荷式葉片泵。4船舶輔機第2章 回轉泵回轉泵 Rotary Pump3. 內反饋限壓式葉片泵移動定子可改變偏心的方向及偏心距大小。配油盤中線相對于定子中線順轉向偏轉了一個角。排油壓力在定子中線方向產生分力Fx。若Fx大于彈簧力和摩擦力，e保持最大，實際排量隨排壓增加而降低(AB段)。排壓大于pB時， Fx增大使定子左移，排量和排壓迅速降低。達到pC時，排量為零。彈簧越緊， pB、pC越大。螺釘3可改變AB段的高度。彈簧7預緊力增加，BC段右移。彈簧7剛度越小，BC段越陡。5船舶輔機第2章 回轉泵回轉泵 Rotary Pump二、結構特點

3、1. 定子、轉子和葉片定子型線由4段圓弧和4段過渡曲線構成。過渡曲線前半段是等加速曲線，后半段是等減速曲線，以降低葉片在槽中的加速度，防止沖擊。為了使葉片能壓緊定子，雙作用泵葉片底部與排出腔相通。吸入?yún)^(qū)葉片頂部通吸入?yún)^(qū)、底部通排出區，靠油壓差壓緊(所以定子磨損最重的是吸入?yún)^(qū)) ；排出區葉片頂部、底部都通排出區，油壓抵消，葉片靠摩擦力和離心力壓緊定子。(葉片底端空間通排出區)6船舶輔機第2章 回轉泵回轉泵 Rotary Pump二、結構特點1. 定子、轉子和葉片Stator, Rotator, Vane單作用泵轉過吸入?yún)^(qū)時向外伸的加速度較小，靠離心力可使葉片壓緊。為避免壓力過大，配油盤油槽分兩段

4、：排油區和部分密封區較長的一段通排出腔，吸油區較短的一段與吸入腔相通。(簡記：單作用泵葉片底端在吸排區分別通吸排腔)為保證徑向力平衡，葉片數取偶數(12或10)。7船舶輔機第2章 回轉泵回轉泵 Rotary Pump2. 配油盤(難點)8船舶輔機第2章 回轉泵回轉泵 Rotary Pump2. 配油盤(難點)配油盤入口流速45m/s，最大不超過6m/s，否則流阻太大易發生氣穴現象。9船舶輔機第2章 回轉泵回轉泵 Rotary Pump2. 配油盤(難點)配油盤上密封區圓心角()必須大于等于葉片夾角(=2/z)，否則使吸排腔溝通，造成嚴重漏泄。定子圓弧段圓心角()應大于等于配油盤上密封區圓心角(

5、) ，否則產生困油現象。油通過右側配油盤上的排出口排到排出腔，左側配油盤對應位置有盲孔，使葉片軸向力平衡。10船舶輔機第2章 回轉泵回轉泵 Rotary Pump配油盤上密封區圓心角 葉片夾角 定子圓弧段圓心角如果則容積效率降低；如果則發生困油現象；如果則容積效率降低；應有()11船舶輔機第2章 回轉泵回轉泵 Rotary Pump2. 配油盤(難點)配油盤入口流速45m/s，最大不超過6m/s，否則流阻太大易發生氣穴現象。配油盤的排出口在葉片從密封區進入端的邊緣處開有三角形節流槽，它使相鄰葉片間的工作空間在從密封區轉入排出區時，能逐漸地與排出口相溝通，減輕液壓沖擊和噪聲，并引起流量脈動。12

6、船舶輔機第2章 回轉泵回轉泵 Rotary Pump3. 葉片的傾角和倒角定子曲面法向力與葉片滑動方向的夾角稱壓力角()。如葉片徑向布置，垂直方向受力很大。葉片與徑向的夾角為前傾角()。有前傾角后，壓力角可改善葉片受力情況，以防卡阻。葉片頂部倒角按轉向看朝后(后倒角)。當葉片從吸入?yún)^(qū)轉到排出區前位于密封區內時，后倒角可使葉片頂端有相當一部分面積只承受吸入壓力的作用，從而有助于葉片貼緊定子表面。結論：雙作用葉片泵葉片前傾角，后倒角。13船舶輔機第2章 回轉泵回轉泵 Rotary Pump3. 葉片的傾角和倒角單作用泵定子曲線相對于轉子中心距離變化較緩，壓力角不大，葉片移動不困難。而葉片從吸入?yún)^(qū)轉

7、到密封區的前半段時仍需外移才能貼緊定子，這時葉片兩側分別作用著吸、排壓力，外移阻力大，采用后傾角和后倒角可保持葉頂朝向吸入側，減小移動阻力。傾斜開槽有利于增加轉子強度。結論：單作用泵葉片后傾角，后倒角。14船舶輔機第2章 回轉泵回轉泵 Rotary Pump三、流量雙作用泵求解思路：1個工作容積1次排量V-V為1段液體環形體積，求出液體排量后減去葉片所占體積后就是泵的理論流量。610cos)()(22LLttrRrRBnnVQQ單作用泵：工作容積也近似為1段圓環形。葉片底部空間也參加吸排，所以不用考慮葉片體積。62210)()(eReRBnQt15船舶輔機第2章 回轉泵回轉泵 Rotary P

8、ump四、特點具有容積式泵共有特點(?)1. 流量較均勻，運轉平穩，噪聲低。2. 雙作用泵徑向力平衡，軸承壽命長。密封性好，容積效率高，額定排壓高。常作為液壓泵。3. 結構緊湊，尺寸小而流量大。4.限制葉片泵使用范圍的原因是工作條件要求嚴格：油液的清潔程度和粘度；端面間隙和葉槽間隙；轉速太高產生氣穴現象，太低葉片不能壓緊定子。5. 結構復雜，精度要求高。16船舶輔機第2章 回轉泵回轉泵 Rotary Pump五、管理要點共性：防止干轉、過載、吸入空氣、真空度過大。1. 原理上反轉改變吸排方向，但因部件的限制不能反轉因?yàn)椋恨D(zhuǎn)子葉槽傾角、葉片后倒角、葉片底部與特定油腔相通； 配油盤節流槽和吸排口按轉向配置； 配油盤吸排口通流面積不同。2. 裝配時配油盤和定子用定位銷定位。葉片、轉子、配油盤不能反裝，因?yàn)槿~片反裝會使葉片不易貼緊定子而漏泄嚴重；轉子反裝使葉片與葉槽磨損嚴重；定子吸油區磨損大，可使吸排區輪流磨損，所以定子可反裝。3. 拆裝葉片注意保持清潔，工作油液必須過濾。17船舶輔機第2章 回轉泵回轉泵 Rotary Pump五、管理要點4. 葉片間隙：太大漏泄，太小阻力大。葉片與葉
