#CREO關系式函數說明

1、CREO關系式函數說明1) absabs() 為絕對值函數例如：x=20*(t-0.5)+5*cos(t*540)y=10*sin(t*540)z=abs(t-0.5)總是沒辦法輸出曲線,有誰清楚為什么？后來發現一個方法也可以實現絕對值即z=sqrt(t-0.5)2)2) acosacos () 為反余弦3) asinasin () 為反正弦4) atanatan () 為反正切5) atan2atan2 () 為反正切弧度制6) bound函數bound(x,first,last)返回的是大于等于last而小于等于last并且等于或接近x的值。例：a=bound(3,1,8) 則a=3 因為

2、3在1和8之間，所以a=3a=bound(8,1,4) 則a=4 因為8>4，所以a=4為最接近結果a=bound(1,5,12) 則a=5 因為1<5，所以a=5為最接近結果7) cable_len函數？8) ceilceil() 為不小于其值的最小整數9) comparegraphs函數？10) coscos() 為余弦11) coshcosh() 為雙曲線余弦12) dbl_in_tol？13) dead？14) eang？15) ecoordx？16) ecoordy？17) edist？18) elen？19)evalgraph("圖形名稱", x)

3、為圖形取值函數曲線表計算使使用者能用曲線表特征，通過關系來驅動尺寸。尺寸可以是草繪器、零件或組件尺寸。格式如下： evalgraph("圖形名稱", x) ，其中g(shù)raph_name是曲線表的名稱，x是沿曲線表x-軸的值，返回y值。 對于混合特征，可以指定軌線參數trajpar作為該函數的第二個自變量。 注釋：曲線表特征通常是用于計算x-軸上所定義范圍內x值對應的y值。當超出范圍時，y值是通過外推的方法來計算的。對于小于初始值的x值，系統通過從初始點延長切線的方法計算外推值。同樣，對于大于終點值的x值，系統通過將切線從終點往外延伸計算外推值。 例如：sd1= evalgra

4、ph("1",trajpar*100)說明：從圖形“1”中0100取值20) existsexists()   測試項目存在與否用法:exists(Item)  Item可以是參數或尺寸.例:If exists(d5)    檢查零件內是否有d5尺寸.If exists("material")  檢查零件內是否有material參數.21) expexp() e的冪22) extractextract() 提取字符串用法:extract(string,position,length)

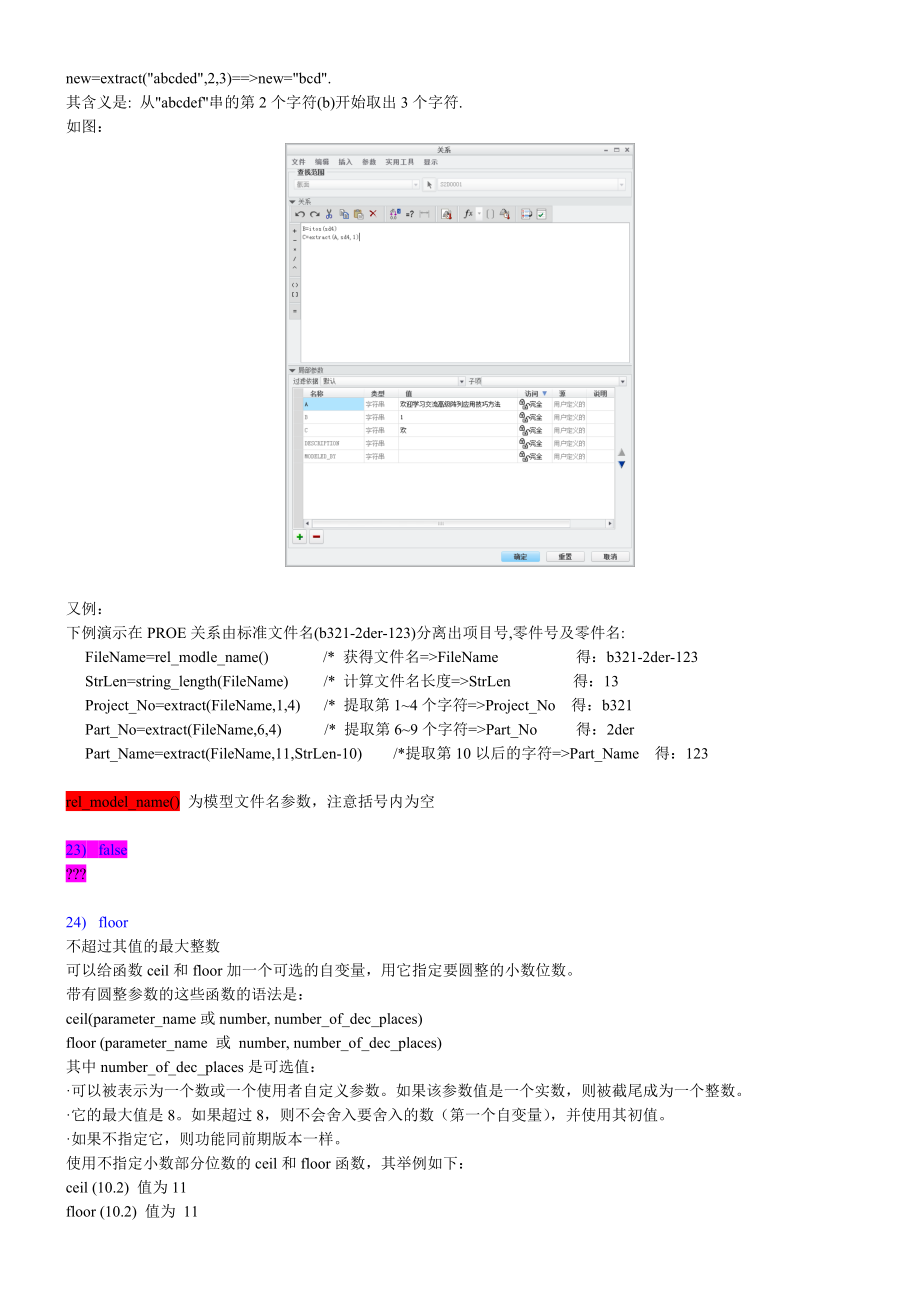

5、| | | 原字符串 提取位 提取字符數string可以是一個對應的參數。例:new=extract("abcded",2,3)=>new="bcd".其含義是: 從"abcdef"串的第2個字符開始取出3個字符.如圖：又例：下例演示在PROE關系由標準文件名(b321-2der-123)分離出項目號,零件號及零件名:     FileName=rel_modle_name()         /* 獲得

6、文件名=>FileName 得：b321-2der-123     StrLen=string_length(FileName)    /* 計算文件名長度=>StrLen 得：13     Project_No=extract(FileName,1,4) /* 提取第14個字符=>Project_No 得：b321     Part_No=extract(FileName,6,4)    /* 提

7、取第69個字符=>Part_No 得：2der     Part_Name=extract(FileName,11,StrLen-10) /*提取第10以后的字符=>Part_Name 得：123rel_model_name() 為模型文件名參數，注意括號內為空23) false?24) floor不超過其值的最大整數可以給函數ceil和floor加一個可選的自變量，用它指定要圓整的小數位數。 帶有圓整參數的這些函數的語法是： ceil(parameter_name或number, number_of_dec_places) floor (p

8、arameter_name 或 number, number_of_dec_places) 其中number_of_dec_places是可選值： ·可以被表示為一個數或一個使用者自定義參數。如果該參數值是一個實數，則被截尾成為一個整數。 ·它的最大值是8。如果超過8，則不會舍入要舍入的數（第一個自變量），并使用其初值。 ·如果不指定它，則功能同前期版本一樣。 使用不指定小數部分位數的ceil和floor函數，其舉例如下： ceil (10.2) 值為11 floor (10.2) 值為 11 使用指定小數部分位數的ceil和floor函數，其舉例如下： ceil

9、 (10.255, 2) 等于10.26 ceil (10.255, 0) 等于11 與ceil (10.255)相同 floor (10.255, 1) 等于10.2 floor (10.255, 2) 等于10.26 25) ifif XXXXXXendif為條件語句26) itositos()將整數轉換為字符串的函數注意：入需要使用“°”，請從工程圖的文本符號中復制出來使用。不然輸入法的會出問題27) lnln() 自然對數28) loglog() 以10為底的對數29) lookup_instlookup_inst() 從族表中搜索符合條件的實例并返回實例名格式：lookup

10、_inst("普通模型名",匹配方式,"參數1",匹配值1,"參數2",匹配值2, .)“匹配方式”有一下3種：-1 ，查找實例對應的參數值小于或等于所給定的匹配值的是最接近族表實例0 ，查找實例對應的參數值精確等于所給定的匹配值的族表實例1 ，查找實例對應的參數值大于或等于所給定的匹配值的是最接近族表實例30) massprop_paran?31) material_paran?32) maxmax() 為求最大數33) minmin() 為求最小數34) modmod() 循環圖形控制，例如：sd3=evalgraph("

11、;1",mod(trajpar*100,5)圖形“1”：注意圖形中為一段圓弧或?qū)⑵渌D(zhuǎn)換為樣條線100/5為重復次數 生成圖形：35) mp_assigned_mass?36) mp_cg_xmp_cg_x("path") 用于確定模型重心X坐標值37) mp_cg_ymp_cg_y("path") 用于確定模型重心Y坐標值38) mp_cg_zmp_cg_z("path") 用于確定模型重心Z坐標值39) mp_massmp_mass("path") 用于確定模型質量40) mp_surf_areamp

12、_surf_area("path") 用于確定曲面面積41) mp_volumemp_volume("path") 用于確定模型體積42) near？43) no？44) pi圓周率45) powpow() 指數。設A=pow(10,2)，則A=10046) rel_model_namerel_model_name() 為返回模型名稱函數用法:rel_model_name()  括號內為空則返回當前模型的名稱例: 當前模型為part1,則partName=rel_model_name()=>partName="part1&quo

13、t;如在裝配圖中,則需加上進程號(session Id),例如partName=rel_model_name:2()47) rel_model_typerel_model_type() 為返回模型類型函數48) searchsearch()  查找字符串,返回位置值用法:search(string,substring).string:原字符串substring:要找的字符串.查到則返回位置,否則返回0,第一個字符位置值為1,依此類推.例 :Parstr=abcdef.則Where=search(parstr,"bcd"")=>Where=2.Whe

14、re=search(parstr,"bed")=>where=0(沒查到).49) sign？50) sinsin() 為正弦函數51) sinhsinh () 雙曲線正弦52) sqrtsqrt () 平方根53) string_ends字符串結束54) string_lengthstring_length() 為求字符串的長度用法: String_length(Parameter name or string).例: strlen1=string_length("material")    則 strlen1=8若

15、material="steel",strlen2=string_length(material),則strlen2=5,字符串要用"  "括起,空格亦算一個字符.55) string_match字符串匹配56) string_starts字符串開始57) tantan ()正切函數58) tanhtanh () 雙曲線正切59)01變量60) trajpar_of_pnttrajparf_of_pnt()   返回指定點在曲線中的位置比例。用法：trajpar_of_pnt("curve_name",&q

16、uot;point_name")curve_name是曲線的名稱point_name則為點的名字兩個參數都需要用" "來括起函數返回的是點在曲線上的比例值，可能等于trajpar也可能是1-trajpar，視乎曲線的起點如何。ratio=trajpar_of_pnt("wire", "pnt1")ratio的值等于點pnt1在曲線wire上的比例值。61) true?62) yes?關于關系 關系（也被稱為參數關系）是使用者自定義的符號尺寸和參數之間的等式。關系捕獲特征之間、參數之間或組件組件之間的設計關系，因此，允許使用者

17、來控制對模型修改的影響作用。 關系是捕獲設計知識和意圖的一種方式。和參數一樣，它們用于驅動模型 改變關系也就改變了模型。 關系可用于控制模型修改的影響作用、定義零件和組件中的尺寸值、為設計條件擔當約束（例如，指定與零件的邊相關的孔的位置）。 它們用在設計過程中來描述模型或組件的不同部分之間的關系。關系可以是簡單值（例如，d1=4）或復雜的條件分支語句。 關系類型 有兩種類型的關系： ·等式 - 使等式左邊的一個參數等于右邊的表達式。這種關系用于給尺寸和參數賦值。例如： 簡單的賦值：d1 = 4.75 復雜的賦值：d5 = d2*(SQRT(d7/3.0+d4) ·比較 -

18、比較左邊的表達式和右邊的表達式。這種關系通常用于作為一個約束或用于邏輯分支的條件語句中。例如： 作為約束：(d1 + d2) > (d3 + 2.5) 在條件語句中；IF (d1 + 2.5) >= d7 增加關系 可以把關系增加到： ·特征的截面（在草繪模式中，如果最初通過選擇“草繪器”>“關系”>“增加”來創建截面）。 ·特征（在零件或組件模式下）。 ·零件（在零件或組件模式下）。 ·組件（在組件模式下）。 當?shù)谝淮芜x擇關系菜單時，預設為查看或改變當前模型（例如，零件模式下的一個零件）中的關系。 要獲得對關系的訪問，從“部件”

19、或“組件”菜單中選擇“關系”，然后從“模型關系”菜單中選擇下列命令之一： ·組件關系 - 使用組件中的關系。如果組件包含一個或多個子組件，“組件關系”菜單出現并帶有下列命令： 當前 - 缺省時是頂層組件。 名稱 - 鍵入組件名。 ·骨架關系 - 使用組件中骨架模型的關系（只對組件適用）。 ·零件關系 - 使用零件中的關系。 ·特征關系 - 使用特征特有的關系。如果特征有一個截面，那么使用者就可選擇：獲得對截面（草繪器）中截面（草繪器）中關系的訪問，或者獲得對作為一個整體的特征中的關系的訪問。 ·數組關系 - 使用數組所特有的關系。 注釋： 如果

20、試圖將截面之外的關系指派給已經由截面關系驅動的參數，則系統再生模型時給出錯誤信息。試圖將關系指派給已經由截面之外關系驅動的參數時也同樣。刪除關系之一并重新生成。 如果組件試圖給已經由零件或子組件關系驅動的尺寸變量指派值時，出現兩個錯誤信息。刪除關系之一并重新生成。 修改模型的單位元可使關系無效，因為它們沒有隨該模型縮放。有關修改單位的詳細信息，請參閱“關于公制和非公制度量單位”幫助主題。 關系中使用參數符號 在關系中使用四種類型的參數符號： ·尺寸符號 - 支持下列尺寸符號類型： d# - 零件或組件模式下的尺寸。 d#:# - 組件模式下的尺寸。組件或組件的進程標識添加為后綴。 rd# - 零件或頂層組件中的參考尺寸。 rd#:# - 組件模式中的參考尺寸（組件或組件的進程標識添加為后綴）。 rsd# - 草繪器中（截面）的參考尺寸。 kd# - 在草繪（截面）中的已知尺寸（在父零件或組件中）。 ·公差 - 這些是與公差格式相關連的參數。當尺寸由數字的轉向符號的時侯出項這些符號。 tpm# - 加減對稱格式中的公差；#是尺寸數。
