袖閥管注漿加固施工方案

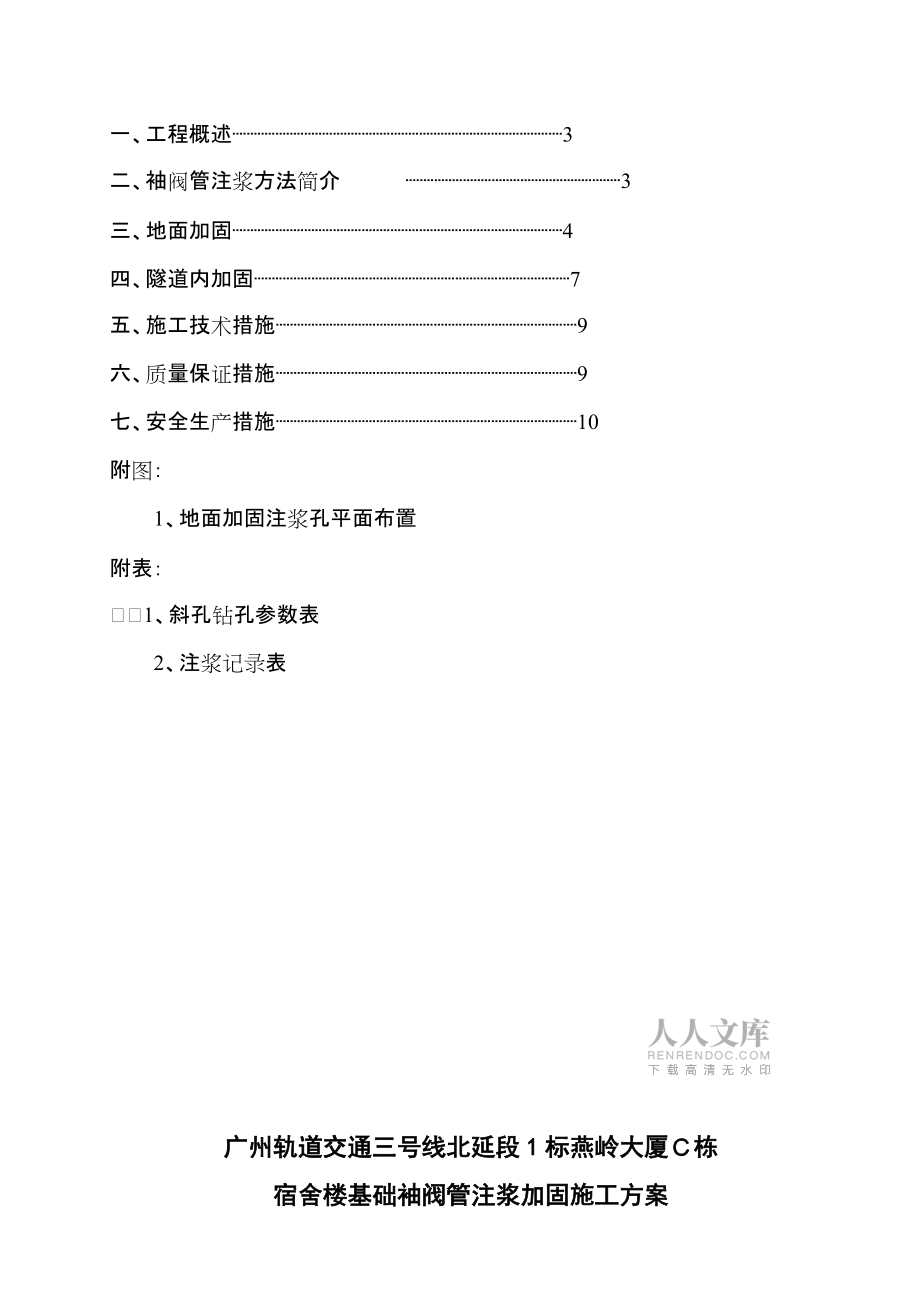

1、廣州軌道交通三號線北延段1標燕嶺大廈棟宿舍樓基礎袖閥管注漿加固施工方案編制審核批準中鐵一局廣州市軌道交通三號線北延段1標項目部2008年2月27日目錄一、工程概述3二、袖閥管注漿方法簡介 3三、地面加固4四、隧道內加固7五、施工技術措施9六、質量保證措施9七、安全生產措施10附圖：1、地面加固注漿孔平面布置附表：1、斜孔鉆孔參數表2、注漿記錄表廣州軌道交通三號線北延段1標燕嶺大廈棟宿舍樓基礎袖閥管注漿加固施工方案一、工程概述廣州軌道交通三號線北延1標燕嶺大廈棟宿舍樓北側出現下沉，并按燕嶺大廈C棟保護方案進行了部分地面和隧道內的袖閥管注漿，經檢測洞內總失水量20m3/h，房屋沉降量減緩，累計最大

2、沉降量達到77.3mm。根據目前情況 ，從兩個方面對棟宿舍樓進行加固防護：1、采用定向斜孔袖閥管注雙液漿的方法對棟宿舍樓樁基礎下持力層進行加固。通過雙液漿，填充地層中的空隙，固結軟弱土層，增加樁周圍的摩擦力，增強樓基礎穩定性的目的；2、在隧道內，沿隧道走向，按隧道穿越棟宿舍樓基礎下長60m的距離，分6段對地層采用水平袖閥管注單液漿進行堵漏加固。主要是針對隧道內強、中風化混合巖層中的裂隙，通過注單液漿進行止水堵漏，從而增強房屋穩定性。二、袖閥管注漿方法簡介1、在施工場地受限制時，可針對性的對故障段實施打定向斜孔注漿，加固土體。2、袖閥管結構主要由52mmPVC外管、6分鍍鋅注漿內管、橡皮套，密封

3、圈等組成。3、袖閥管是一種只能向管外注漿，不能向管內返漿的單向閥裝置。灌漿時，壓力將小孔外的橡皮套沖開，漿液進入地層，如管外壓力大于管內時，小孔外的橡皮套自動閉合。4、每節灌漿長度固定為30cm50cm，還可以根據地層情況調整灌漿長度，實現定量定尺可控灌漿。5、根據需要可以進行任何一個灌漿段的注漿，還可重復灌漿。6、可使用較高的灌漿壓力，灌漿時冒漿和串漿的可能性較小。7、可在一個孔內灌注幾種材料。8、由于在被加固的地層中，進行了多點、定量、均衡的注漿，注漿體在地層中均勻分布，均勻連接，因此，大大提高了被加固地層段的整體穩定性。三、地面加固（一）、袖閥管布置1、加固范圍燕嶺大廈棟宿舍樓北側，長1

4、2.60m，寬15.40m范圍內，深度為樁基底部3m至樁基底斜孔；左右線隧道范圍各布置三個孔，孔距2m伸入層1.0m垂直孔。2、在建筑物周圍布置袖閥管，間距1.5m，排距1.0m交錯布置；左右線隧道范圍各布置三個孔，垂直注漿范圍至層間（見附1注漿孔平面布置圖）。3、定向斜孔鉆孔參數見附表。(二)、袖閥管注漿施工1、注漿參數確定注漿參數表項目名稱內 容備注注漿孔直徑91袖閥管外徑52注漿方法常規方法注漿深度全孔注漿參數水泥用量150毎延米粘土粉20毎延米水玻璃30毎延米泵壓1-3MPa水灰比1-0.8注漿量（L/min）30-40注漿次數1房屋下沉重復注漿提管間隔高度302、施工組織(1)、機械

5、設備安排（注漿機械設備見下表）設備名稱型號工作范圍數量功率（KW/臺）鉆孔機XY-100鉆孔100m3臺注漿泵PW-150壓力8Mpa2臺5.5泥漿泵PW-120壓力0.5Mpa1臺4.0攪拌機400L1臺3.5(2)、施工人員配備A、施工隊長1人 B、工程技術人員1人C、鉆孔班：24人 D、注漿班：12人3、注漿施工準備注漿前的準備工作：在正式開始注漿前，須充分做好下列準備工作。詳細分析研究設計要求、地質條件，考慮所須的設備、器材人員配備和可能會遇到的問題及處理方法。參照施工圖紙，明確圖紙及技術要求?，F(xiàn)場施工測量放線，確定注漿孔位、進行核對，避免錯漏。測量后的每一個注漿孔位應用竹簽做好

6、標記，發現有隱蔽障礙物，提前處理。對機械設備進行全面檢修保養。做好各種注漿材料的備料工作。配備齊全各種工作人員，明確崗位及責任。進行各種安全檢查。平整施工場地道路、接水、接電，做到“一機一閘一漏?！?，規劃施工場地，做到“四通一平”。4、施工工藝流程見下圖5、鉆孔注漿施工（1）、按斜孔鉆孔參數表確定的傾角、斜孔深度，定好孔位后，開始鉆孔。采用硬質合金鉆頭鉆進，鉆進過程中控制好角度，鉆至終孔。鉆孔時如碰到基礎樁則停止鉆孔，并安裝袖閥管。（2）、袖閥管的安裝：先將袖閥管底部加蓋封緊，然后插入孔內，連接時兩管口必須對齊連緊，外套管兩頭需用膠帶封緊。安插過程中如遇阻力，不能順利插入，應查明原因，禁止用過

7、大外力壓入。安裝深度應與鉆孔深度一致，最大誤差不大于20cm。（3）、用PW-120泥漿泵，向孔內注入套殼料，注滿為止。套殼料配方：水泥：粘土：水=1：1.5：2（重量比，配方由現場試驗最后確定）。（4）、套殼料凝固后（10-13小時），即可開始注漿。（5）、注漿用PW150注漿泵，根據各組注漿參數表要求，從孔底自下而上分段進行注漿，注完一段，向上提一段，直至加固范圍注完，再進行下一孔注漿。注漿次序每次都必須跳開一個孔位進行注漿。注漿壓力控制在1.52.0Mpa(根據實際情況現場確定)。 漿液采用水泥水玻璃雙液漿，水泥采用Po32.5，水玻璃采用Be=35;注漿漿液由稀到濃W:C=0.8：11

8、：1、C:S=1：1。每一注漿段應反復注漿23次，保證注漿質量。終止注漿的標準：在設計壓力下地面出現開裂并冒漿或設計壓力持續10分鐘，進漿量小于1L/min，該注漿段終止注漿。注漿后必須用清水及時進行清孔，清除袖閥管內殘留漿液，便于下次使用。（6）、以此類推，進入工作循環。四、隧道內加固（一）、注漿孔布置1、采用水泥水玻璃雙液漿，配合比同地面注漿漿液。2、加固范圍：鉆孔沿隧道開挖線環向全斷面布置，外插角13度，孔距1.5m,每段長度15m，搭接35m。如下圖 （二）、水平袖閥管注漿施工隧道洞內水平袖閥管布置如上圖。每次鉆孔長度15m，間距1.5m梅花形布置，直至通過燕嶺大廈C棟10m為止。注漿

9、工藝、參數、機械和人員配備同地面注漿。注漿壓力由大到小，前端35Mpa，最后1.5Mpa防止隧道初支開裂。終止注漿的標準：在設計壓力下達到設計注漿量、止?jié){墻或隧道內出現開裂、冒漿或設計壓力持續10分鐘，進漿量小于2m3/min，該注漿段終止注漿。隧道終止注漿前，鉆直徑90mm，長10m的檢查孔，一是檢查止水效果，出水量小于0.04m3/h；二是檢查注漿漿脈擴散效果，三是檢查孔口水壓力。注漿記錄見附表（三）、隧道開挖 隧道開挖嚴格按廣州東站燕塘站施工設計圖施工，施工工藝和技術要求按以報批的燕嶺大廈C棟保護方案及廣燕區間施工方案施工。五、施工技術措施1、在施工過程中如遇到障礙物或無法成孔等情況，應

10、暫時停止施工，并及時向現場負責人及有關技術人員報告，研究處理措施。 2、為保證施工方法正確的實施，派專職管理技術人員在施工現場負責，并做好現場的施工記錄，交現場監理簽證。 3、必須嚴格按圖紙和施工方案施工，按有關施工規程進行現場操作，不得隨便更改施工方案及施工工藝，如有某種情況需要更改時，經技術負責人和施工負責人及設計人員研究批準后書面通知才允許施工，并要取得“更改通知書”簽證。4、施工用材料必須滿足施工工藝的要求，不合格材料不得進入施工現場。進場材料應有檢驗合格報告。5、加強施工過程中的檢測，建筑物、地面、水位沉降檢測及隧道收斂、拱頂下沉檢測，保證檢測數據的真實、準確、及時，為采取應對措施提

11、供依據。6、在燕嶺大廈C棟周圍布置4個水位觀測孔，觀測頻率每天一次，掌握地面及隧道在鉆孔、注漿、隧道開挖過程中，地下水位的變化情況。每天水位變化情況填寫觀測記錄表并及時上報。六、質量保證措施 1、按燕嶺大廈C棟保護方案要求，做好各項施工前的準備工作。 2、依據施工方案做好技術交底工作。工程現場技術負責人對施工員、機組隊長及現場領工員進行技術交底，確保施工按技術交底要求進行。 3、做好各項施工機械設備的保養、檢修工作，保證施工過程中機械設備的正常運轉。 4、按控制軸線和控制點，根據技術交底進行注漿孔位的放樣，開鉆前專人復核檢查注漿孔位。 5、嚴格控制好水泥、水玻璃和外加劑用量，注漿施工時，應盡量

12、保證各孔注漿量均衡。 6、鉆機對準孔位，調整好角度，保證成孔質量。 7、在施工過程發現異常情況應及時匯報，以便采取適當措施解決問題，嚴禁盲目施工。 8、認真填寫好施工記錄表及施工日志。七、安全生產措施 1、確保施工人員的人身安全，樹立安全第一的思想。嚴格執行安全生產各項規章制度。 2、嚴格按規定擺放好安全標識牌，確保安全距離、安全范圍。 3、機電設備做到一機一閘一漏電保護開關。停機、人離要切斷電源。 4、嚴禁上班前及工作中飲酒。 5、施工操作，必須戴好安全帽，嚴禁穿拖鞋上班。 6、未經許可不得離開本崗位，嚴守勞動紀律，嚴格執行操作規程，不準違章作業。 7、發現安全隱患要馬上報告，并及時采取措施解決問題，以確保安全生產。 中鐵一局廣州市軌道交通三號線北延段1標項目部 2008年2月27日斜孔鉆孔參數表孔號A1A2A3A4A5A6A7A8入射角（0）地面偏角（0）注漿孔深度水平位移孔號A9A10A11A12A13A14A15A16入射角（0）地面偏角（0）注漿孔深度水平位移孔號入射角（0）地面偏角（0）注漿孔深度水平位移孔號B1B2B3B4B5B6B7B8入射角（0）地面偏角（0）注漿孔深度水平位移孔號入射角（0）地面偏角（0）注漿孔深度水平位移孔號入射角（0）地面偏角（0）注漿孔深度水平位移
