雷達系統仿真設計報告一

1、雷達系統建模與仿真設 計 報 告 一、設計題仿真產生十種概率分布的隨機序列，并進行參數檢驗，概率分布檢驗和獨立性檢驗。二、設計過程1選擇運用MATLAB軟件實現設計要求。2選擇以下十種概率分布，實現其隨機序列的數據仿真。序號概率分布名稱概率密度函數1均勻分布0,1區間 f(x) = 1, 0<=x<=1 0, else2高斯分布3指數分布f(x) = , x>=0 0, else4廣義指數分布5混合指數分布 6韋布爾分布 7瑞利分布 8廣義瑞利分布9拉普拉斯分布10柯西分布3具體實現方法（1）0,1區間均勻分布運用乘同余法產生0,1區間均勻分布隨機數序列的遞推公式式中：、M為

2、兩個參數，為初始值。此處取，產生100000個隨機數組成的序列，并設置顯著水平為5%進行頻率（均勻性）檢驗，參數（一階矩、二階矩、方差）檢驗，相關系數（獨立性）檢驗。通過檢驗后，方可認為產生的0,1區間均勻分布隨機數序列符合設計要求。通過編寫MATLAB語言代碼，產生的序列做直方圖如下：檢驗結果：頻率檢驗統計量自由度一階矩統計量二階矩統計量方差檢驗統計量相關系數顯著性水平區間上限0.576839.0000-0.1203-0.1449-0.1136-1.80840.05001.9600從表中可以看出，該0,1區間均勻分布的隨機數序列通過了各項檢驗。以下的十種概率分布的隨機數序列均以0,1區間上的

3、均勻分布隨機總體為基礎。根據相關理論，只要給定的均勻分布隨機數序列滿足均勻且獨立的要求，在對其經過嚴格的數學變換或者嚴格的數學方法后，所產生的任何分布的簡單子樣都會滿足相同的總體分布和相互獨立性的要求。據此，以下產生的十種概率分布的隨機數序列均不再進行檢驗，僅畫出概率分布直方圖作為參考。（2）高斯（標準正態）分布在雷達系統仿真中，正態分布有著非常重要的地位。因?yàn)槔走_(dá)接收機的內部噪聲、雷達的各種測量誤差等均服從正態分布，并且還可由正態分布獲得指數分布、瑞利分布、韋布爾分布和對數正態分布等許多非高斯分布表達式。當隨機變量為0,1區間上的均勻分布隨機變量，所要求的高斯分布的均值為，方差。運用近似抽樣

4、法，則所求的高斯分布隨機變量的表達式為。當均勻分布隨機變量的數目N=12時，簡化式為，本設計中采用了該簡化式。實現步驟為：首先產生12個通過檢驗的0,1區間均勻分布隨機數序列，為保證其互相之間獨立性，產生這12個序列的種子取了不一樣的值；然后按照簡化公式產生均值為0，方差為1的高斯分布隨機數序列。均值為和方差為的高斯分布隨機數序列可通過下列公式產生：（3）指數分布通常，認為普通雷達接收機輸出的小信號服從指數分布。除此之外，諸如機器壽命，系統穩定時間等，在一般條件下也被認為服從指數分布。指數分布是系統仿真中所用到的最基本的隨機變量之一。可以證明，若干指數分布的隨機變量之和服從分布。運用直接抽樣法

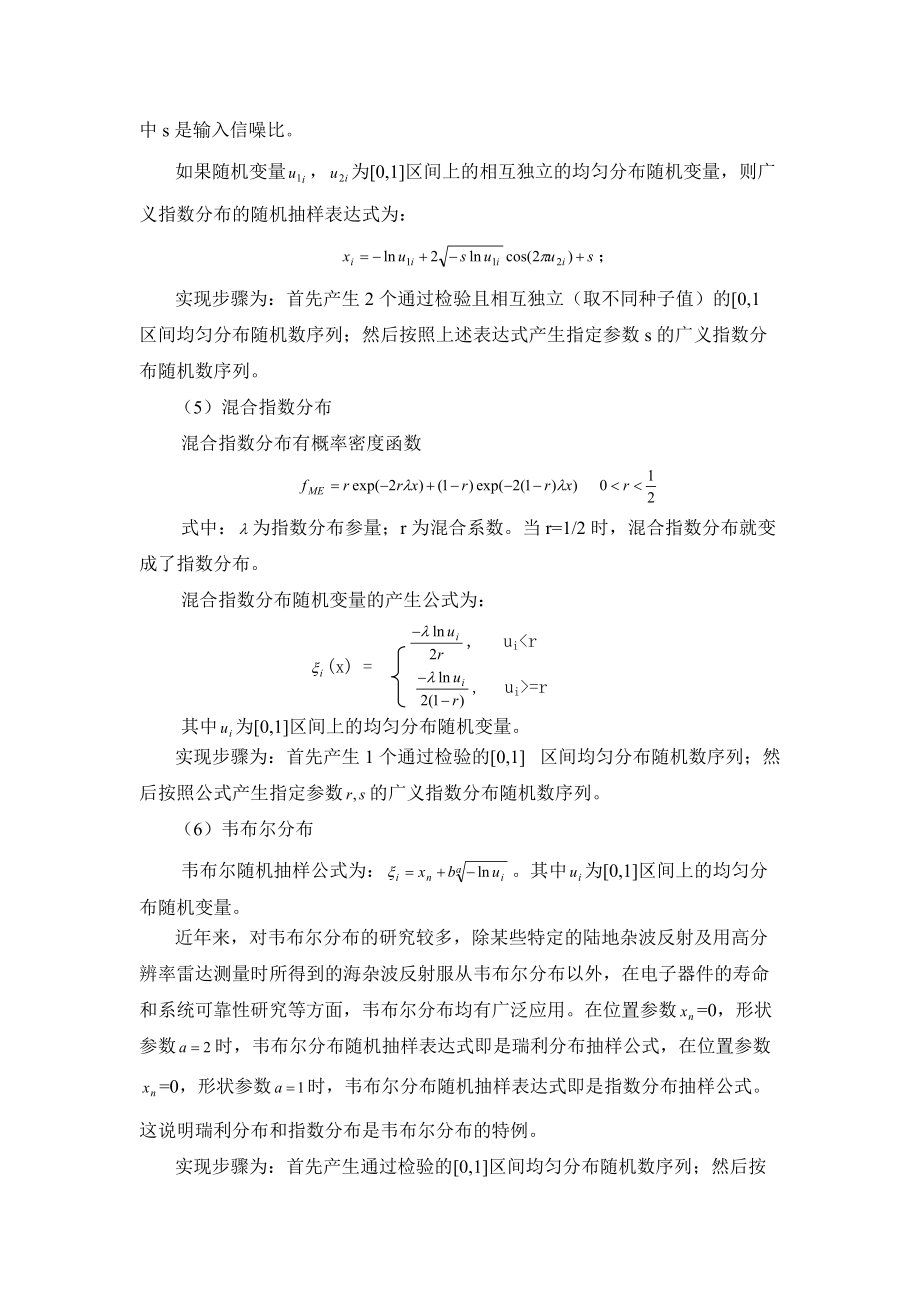

5、獲得指數分布隨機數序列，其公式為，隨機變量為0,1區間上的均勻分布隨機變量。實現步驟為：首先產生通過檢驗的0,1區間均勻分布隨機數序列；然后按照公式產生指定分布參數的指數分布隨機數序列。（4）廣義指數分布在雷達系統中，在有信號加噪聲存在時，平方律檢波器的輸出x可看作是具有廣義指數分布的隨機變量。概率密度表達式為，式中s是輸入信噪比。如果隨機變量，為0,1區間上的相互獨立的均勻分布隨機變量，則廣義指數分布的隨機抽樣表達式為：；實現步驟為：首先產生2個通過檢驗且相互獨立（取不同種子值）的0,1 區間均勻分布隨機數序列；然后按照上述表達式產生指定參數s的廣義指數分布隨機數序列。（5）混合指數分布混合

6、指數分布有概率密度函數 式中：為指數分布參量；r為混合系數。當r=1/2時，混合指數分布就變成了指數分布?；旌现笖?shù)分布隨機變量的產生公式為：(x) = , ui<r , ui>=r其中為0,1區間上的均勻分布隨機變量。實現步驟為：首先產生1個通過檢驗的0,1 區間均勻分布隨機數序列；然后按照公式產生指定參數的廣義指數分布隨機數序列。（6）韋布爾分布韋布爾隨機抽樣公式為：。其中為0,1區間上的均勻分布隨機變量。近年來，對韋布爾分布的研究較多，除某些特定的陸地雜波反射及用高分辨率雷達測量時所得到的海雜波反射服從韋布爾分布以外，在電子器件的壽命和系統可靠性研究等方面，韋布爾分布均有廣泛應

7、用。在位置參數=0，形狀參數時，韋布爾分布隨機抽樣表達式即是瑞利分布抽樣公式，在位置參數=0，形狀參數時，韋布爾分布隨機抽樣表達式即是指數分布抽樣公式。這說明瑞利分布和指數分布是韋布爾分布的特例。實現步驟為：首先產生通過檢驗的0,1區間均勻分布隨機數序列；然后按照韋布爾隨機抽樣公式產生指定參數的韋布爾分布隨機數序列。（7）瑞利分布瑞利分布也是系統仿真中經常用到的概率分布之一，在雷達、通信、導航、信息對抗、C3I等系統中，它是最基本也是最主要的統計模型，例如在雷達系統中，線性接收機輸出的噪聲，低分辨率雷達的海雜波，無源干擾的箔條雜波回波等在幅度上都服從瑞利分布。瑞利分布的直接抽樣公式為：。其中為

8、0,1區間上的均勻分布隨機變量。通過公式發現，如果已知指數分布隨機數序列，那么再開方即可獲得瑞利分布隨機數序列。實現步驟為：首先產生通過檢驗的0,1區間均勻分布隨機數序列；然后按照瑞利分布的直接抽樣公式產生指定參數的瑞利分布隨機數序列。（8）廣義瑞利分布廣義瑞利信號是將一個恒值信號疊加在兩個相互獨立的正交高斯隨機變量之上，并取其矢量和而構成的。廣義瑞利信號也就是所謂的萊斯信號。它有概率密度函數。仿真時，在正態分布隨機總體中抽取兩個相互獨立的均值為零的正態分布隨機數，再在其中的一個加個常數（這個常數本身在時，就是信號信噪比。進行統計試驗時，只要改變常數的數值，就達到了改變信號噪聲比的目的。），便

9、可獲得廣義瑞利分布隨機數。具體公式為：（9）拉普拉斯分布拉普拉斯分布隨機變量常常用來描述沖激型噪聲，它們往往出現在甚低頻的通信系統中，概率密度函數為，這里只考慮m=0，=1的情況，即。由該式可以看出，該分布為雙指數分布，因此有兩個相同指數分布隨機變量之差服從拉普拉斯分布的結論，于是有，式中為 0,1區間的均勻分布隨機數。實現步驟為：首先產生2個通過檢驗的獨立的0,1 區間均勻分布隨機數序列；然后按照公式產生拉普拉斯分布隨機數序列。（10）柯西分布柯西分布有概率密度函數，隨機數產生公式，式中：為0,1區間的均勻分布隨機數。實現步驟為：首先產生通過檢驗的獨立的0,1區間均勻分布隨機數序列；然后按照

10、隨機數公式產生柯西分布隨機數序列。4仿真結果（1）仿真數據繪圖參數設定見下表：高斯分布均值為0，方差為1指數分布廣義指數分布輸入信噪比SNRi=2混合指數分布混合系數r=0.25，韋布爾分布位置參量，形狀參量，標度參量b=10瑞利分布廣義瑞利分布，拉普拉斯分布無柯西分布位置參數，形狀參數b=1概率分布檢驗繪圖如下：（2）程序代碼function z=CTYMethod(s,N)%用乘同余法產生0,1區間均勻分布的隨機序列;%函數調用形式為:z=CTYMethod(s,N);%s：種子 N：隨機序列的長度;M=power(2,35);a=power(5,15);z=zeros(1,N);x=ze

11、ros(1,N+1);x(1)=s;for i=2:N+1 y=a*x(i-1); x(i)=mod(y,M); z(i-1)=x(i)/M;endfunction PassorNo=Verify(x)%該函數用來檢驗0,1區間分布的隨機序列x; %檢驗項目包括:頻率檢驗,一階矩,二階矩,方差,獨立性;%該函數調用形式為:PassorNo=Verify(x);%x:0,1區間分布的隨機序列N=length(x);%頻率檢驗,獲得統計量A%L=40;A=0;n=zeros(1,L);for i=1:N for j=1:L if (x(i)>=(j-1)*1/L)&&(x(i

12、)<=j*1/L) n(j)=n(j)+1; end endendfor i=1:L A=A+(n(i)-N/L)2)/(N/L);end%參數檢驗,獲得統計量Z1,Z2,Z%M1=0; M2=0;for i=1:N M1=M1+x(i); M2=M2+x(i)2; endM1=M1/N;M2=M2/N;S=M2-M1+1/4;Z1=sqrt(12*N)*(M1-1/2); %一階矩統計量Z2=1/2*sqrt(45*N)*(M2-1/3); %二階矩統計量Z=(sqrt(180*N)*(S-1/12); %方差統計量%獨立性檢驗,獲得相關系數統計量p%j=N-100;sum=0;for

13、 i=1:(N-j) sum=sum+x(i)*x(j+i);endp=(sum/(N-j)-M1*M1)/S*sqrt(N-j);%根據以上統計量，檢驗隨機序列x能否通過檢驗%ALPHA=0.05; %顯著水平Guass_Value=1.96; %標準正態分布顯著水平為5%的臨界值Lamenda_Value=54.572; %自由度為39的x2分布顯著水平為5%的臨界值%顯示結果%if (abs(A)<Lamenda_Value)&&(abs(Z1)<Guass_Value)&&(abs(Z2)<Guass_Value)&&(

14、abs(Z)<Guass_Value)&&(abs(p)<Guass_Value) disp('通過檢驗'); PassorNo=1;else %disp('未通過檢驗'); PassorNo=0;end if ( PassorNo=1) disp(' 通過計算，結果如下：'); disp('頻率檢驗統計量 自由度 一階矩 二階矩 方差檢驗統計量 相關系數 顯著性水平 區間上限'); disp(A,39,Z1,Z2,Z,p,ALPHA,Guass_Value);endfunction z=GuassDi

15、st(s,u,sigma,N)%該函數用來產生長度為N的均值為u,方差為sigma2的高斯序列%函數調用形式為z=GuassDist(s,u,sigma,N)%s為初始種子JYDist=zeros(12,N);i=1;x0=s;z=zeros(1,N);seed=zeros(1,12);%產生12個獨立的通過檢驗的0,1區間均勻分布的隨機序列，長度為N%while (i<=12) JYDist(i,:)=CTYMethod(x0,N); a=Verify(JYDist(i,:); while (a=0) x0=x0+2; JYDist(i,:)=CTYMethod(x0,N); a=Ve

16、rify(JYDist(i,:); end seed(i)=x0; x0=x0+2; i=i+1;enddisp('所用種子：');disp(seed);for i=1:N for j=1:12 z(i)=z(i)+JYDist(j,i); end z(i)=z(i)-6; z(i)=z(i)*sigma+u;endhist(z,100);function z=PowerDist(s,beta,N)%該函數用來產生參數為beta的指數分布隨機序列,長度為N%s為初始種子%調用形式為z=PowerDist(s,beta,N)z=zeros(1,N);x0=s;%首先產生通過檢驗的

17、0,1區間的均勻分布隨機序列,長度為N%JYDist=CTYMethod(x0,N);a=Verify(JYDist);while (a=0) x0=x0+2; JYDist=CTYMethod(x0,N); a=Verify(JYDist);endfor i=1:N z(i)=-beta*log(JYDist(i);end hist(z,100);function z=GYExpDist(s,SNRi,N)%該函數用來產生參數為SNRi的廣義指數分布隨機序列,長度為N%SNRi為輸入信噪比%s為初始種子%調用形式為z=GYExpDist(s,SNRi,N)JYDist=zeros(2,N);

18、i=1;x0=s;z=zeros(1,N);%產生2個獨立的通過檢驗的0,1區間均勻分布的隨機序列，長度為N%while (i<=2) JYDist(i,:)=CTYMethod(x0,N); a=Verify(JYDist(i,:); while (a=0) x0=x0+2; JYDist(i,:)=CTYMethod(x0,N); a=Verify(JYDist(i,:); end x0=x0+2; i=i+1;endfor i=1:N z(i)=(-log(JYDist(1,i)+2*sqrt(-SNRi*log(JYDist(1,i)*cos(2*pi*JYDist(2,i)+S

19、NRi;end hist(z,100);function z=MixExpDist(s,r,beta,N)%該函數用來產生參數為r,beta的混合指數分布隨機序列,長度為N%混合系數為r(0<r<1/2),分布參量beta%s為初始種子%調用形式為z=MixExpDist(s,r,beta,N)z=zeros(1,N);x0=s;%首先產生通過檢驗的0,1區間的均勻分布隨機序列,長度為N%JYDist=CTYMethod(x0,N);a=Verify(JYDist);while (a=0) x0=x0+2; JYDist=CTYMethod(x0,N); a=Verify(JYDi

20、st);endfor i=1:N if (JYDist(i)<r) z(i)=-(beta*log(JYDist(i)/(2*r); else z(i)=-(beta*log(JYDist(i)/(2-2*r); endend hist(z,100);function z=WBDist(s,xn,alpha,beta,N)%調用形式為z=WBDist(s,xn,alpha,beta,N)%s:初始種子%韋布爾分布的位置參量：xn%韋布爾分布的形狀參量：alpha%韋布爾分布的標度參量：beta%該函數用來產生參數為xn,alpha,beta的韋布爾分布隨機序列,長度為Nz=zeros(1

21、,N);x0=s;%首先產生通過檢驗的0,1區間的均勻分布隨機序列,長度為N%JYDist=CTYMethod(x0,N);a=Verify(JYDist);while (a=0) x0=x0+2; JYDist=CTYMethod(x0,N); a=Verify(JYDist);endfor i=1:N t=1/alpha; y=-log(JYDist(i); z(i)=xn+beta*power(y,t);end hist(z,100);function z=RelayDist(s,sigma,N)%該函數用來產生參數為sigma的瑞利分布隨機序列,長度為N%s為初始種子%調用形式為z=R

22、elayDist(s,sigma,N)z=zeros(1,N);x0=s;%首先產生通過檢驗的0,1區間的均勻分布隨機序列,長度為N%JYDist=CTYMethod(x0,N);a=Verify(JYDist);while (a=0) x0=x0+2; JYDist=CTYMethod(x0,N); a=Verify(JYDist);endfor i=1:N z(i)=sigma*sqrt(-2)*log(JYDist(i);end hist(z,100);%GYRelayDist 產生廣義瑞利分布隨機數序列N=100000;sigma1=2;sigma2=4;a=4;r=zeros(1,N);z1=GuassDist(1,0,sigma1,N);z2=GuassDist(33,0,sigma2,N);for i=1
