鋼管扣件式腳手架方案

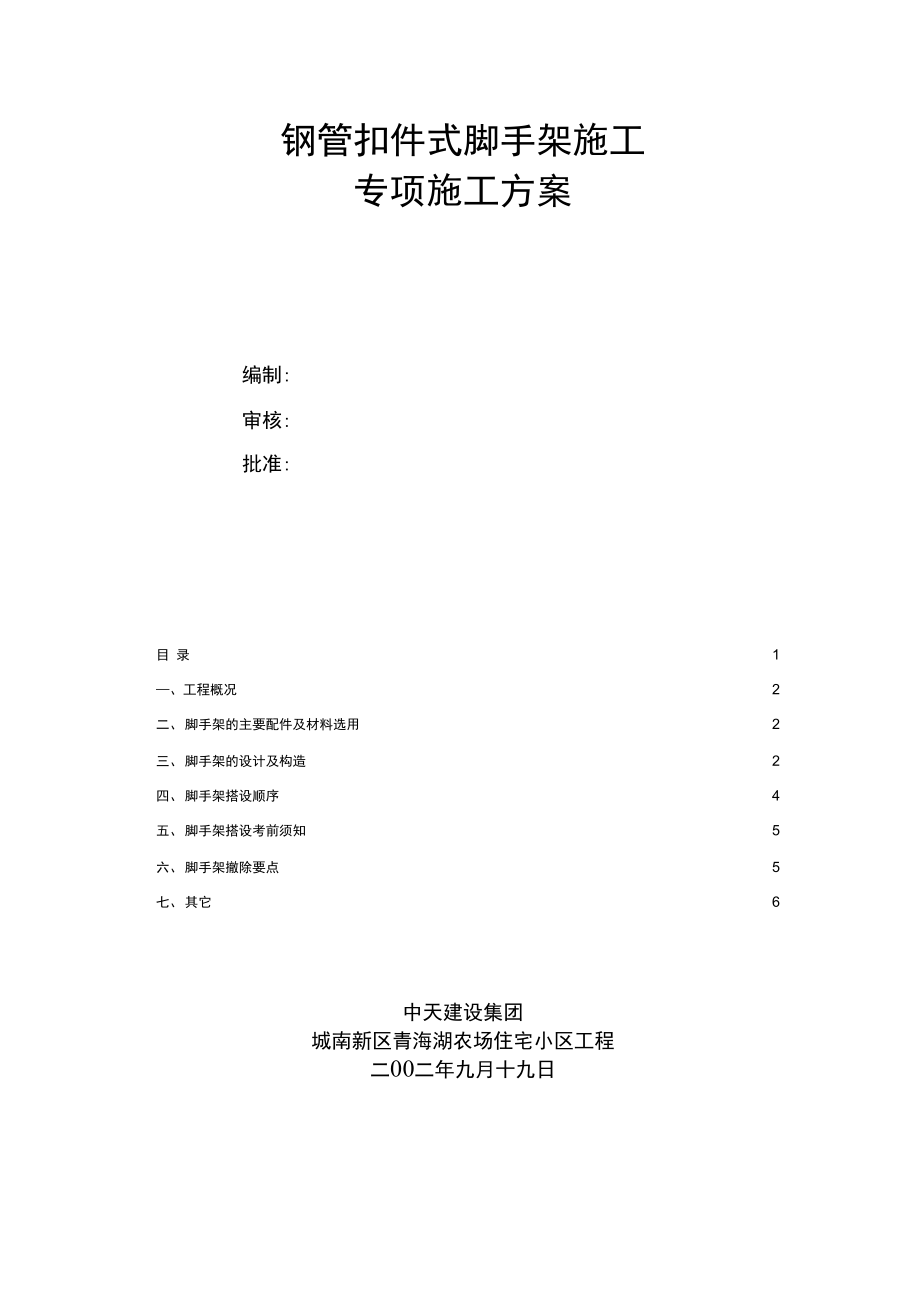

1、鋼管扣件式腳手架施工專項施工方案編制:審核:批準:目 錄1、工程概況2二、腳手架的主要配件及材料選用2三、腳手架的設計及構造2四、腳手架搭設順序4五、腳手架搭設考前須知5六、腳手架撤除要點5七、其它6中天建設集團城南新區青海湖農場住宅小區工程二00二年九月十九日一、工程概況青海湖農場城南新區住宅小區 1#、 2#、3#樓為新建工程，總建筑 面積約 9867 平方米，建筑為地上六層 ,底下設 2.2m 高架空層，房屋 建筑總高度 18.6 米。室內地坪± 0.000 相當于絕對標高需現場另定， 室外標高為 -1.05 米。根據本工程地質報告，建筑物所在處場地土層 具H級自重濕陷性。根底

2、底標咼為-3.30m。根底米用鋼筋混凝土條形 根底，下為2m厚2： 8灰土墊層。結構為磚混結構。磚砌體采用 Mu10 機磚；士 0.00M以下用M10水泥砂漿；士 用M7.5混合砂 漿；8.40M以上均用M5混合砂漿。混凝土均為 C20,鋼筋I(lǐng)、H級。為確保施工平安，結合結構形式，工程采用雙排落地扣件式鋼管 腳手架，鋼管腳手架封閉施工，四周滿掛綠色密目網，起到減少施工 灰塵外揚和美化施工環境的作用，腳手架分段掛牌驗收，合格前方可 使用。二、腳手架的主要配件及材料選用1 、扣件式鋼管腳手架的主要組成構件有：立柱、縱向水平桿大橫 桿、橫向水平桿小橫桿 、扣件、腳手板、剪刀撐十字撐 、橫 向支撐橫向

3、斜拉桿 、連墻件、縱向掃地桿，橫向掃地桿，底座。 。2、材料選用40#3.50mm厚的鋼管，1m*1.80m竹笆腳手片，大橫桿長 度為 6m。3、腳手架搭設總咼度為 18.60m。三、腳手架的設計及構造1、 工程鋼管腳手架均采用雙排腳手架，排距Lb選用1.05m，步距選 用1.80m,最大柱距Lmax選用1.80m,連墻件每兩步三跨設一點，橫 向水平桿間距宜選用縱距的 1/2。2、立柱構造要求：立柱接頭除在頂層可采用搭接外,其余各接頭必須采用對接扣件對接,對接、搭接應符合要求： 1、立柱上的對接扣件應交錯布置,兩個相鄰立柱接頭在咼度方向 錯開的距離不應小于500mm各接頭中心距主節點的距離不應

4、大于步 距的 1/3 。2、立柱的搭接長度不應小于im不少于兩個旋轉扣件固定，端部 扣件蓋板的邊緣至桿端距離不應小于 100mm。3、縱向水平桿構造要求：1、縱向水平桿設置在橫向水平桿之上，并以直角扣件扣緊在橫向水平桿上。縱向水平桿在操作層的間距不宜大于400mm。2、縱向水平桿的長度一般不宜小于 3 跨，并不小于 6m。 3、縱向水平桿一般宜采用對接扣件連接，也可采用搭接，對接接 頭應交錯布置，不應設在同步、同跨內，相鄰接頭水平距離不應小于 500mn，并應防止設在縱向水平桿的跨中。 搭接接頭長度不應小于im 并應等距設置三個旋轉扣件固定，端部扣件蓋板邊緣至桿端的距離不 應小于 i00mm。

5、4、橫向水平桿的構造要求：雙排架的橫向水平桿兩端采用直角扣件固定在立柱上，靠墻一側 的外伸長度不應大于 500mm。5、竹笆腳手板的構造要求：1、竹笆板主筋應垂直于縱向水平桿方向鋪設，應采用對接平鋪， 四個腳應用直徑為1.20mm的鍍鋅鋼絲固定在縱向水平桿上。 2、自頂層操作層的腳手片往下計， 主體施工時每二層滿鋪腳手片， 待進入裝飾工程時每層滿鋪一層竹腳手片。 。 3、防護棚處必須鋪雙層竹腳手片。 。6、連墻件布置及構造要求：1、連墻件應采用花排均勻布置，連墻件宜靠近主節點設置，并采 用剛性節點，偏離主節點的距離不應大于 300mm。2、連墻件垂直間距、水平間距一般不應大于 6m連墻件必須從

6、底 步第一根縱向水平桿處開始設置，當該處設置有困難時，應采用其它 可靠措施固定。 3、當腳手架下部不能設連墻件時可采用拋撐，拋撐應采用通長桿 件與腳手架可靠連接，與地面的傾角應在 45度至 60度之間，連接點 中心距主節點的距離不應大于300mm拋撐在連墻件大赦前方可拆除。4、連墻件中的連墻桿宜呈水平并垂直于墻面設置，與腳手架連接 的一端可稍為下斜，不容許向上翹起。 。7、剪刀撐與橫向支撐的構造要求：1、每道剪刀撐跨越立柱的根數宜在 57 根之間。每道剪刀撐寬 度不應小于4跨，且不小于6m斜桿與地面的傾角宜在45度一60度 之間，拋撐底端埋入地不少于 30cm。2、腳手架必須在外側立面的兩端各

7、設置一道剪刀撐，由底至頂連續設置；中間每道剪刀撐的凈距不應大于15m。 3、剪刀撐斜桿的接頭必須采用搭接。 。4、剪刀撐斜桿應用旋轉扣件固定在與之相交的橫向水平桿的伸出 端或立柱上，旋轉扣件中心線距主節點的距離不應大于150mm。5、橫向支撐的斜桿應在同一節內， 由底至頂層呈之字形連續布置， 斜桿應采用旋轉扣件固定在與之相交的立柱或橫向水平桿的伸出端 上。8、門洞構造要求： 1、洞口處增設的斜桿應采用旋轉扣件優先固定在與之相交的橫向 水平桿的伸出端上，旋轉扣件中心線距主節點的距離不應大于 150mm。2、洞口兩側增設的橫向支撐應伸出增設的斜桿端部；增設的短斜 桿端部應增設一個平安扣件。 。9、

8、之字型斜道構造要求及斜道腳手板構造要求暫不考慮搭設 ： 1、斜道宜附著在外腳手架或建筑物上，但斜道桿件要獨立設置， 人行斜道寬度不應小于im坡度宜采用1: 3高：長，拐彎處宜設 置平臺，寬度不應小于斜道寬度。 。 2、斜道兩側平臺外圍均必須設置欄桿及擋腳板，欄桿高度為1.20m,擋腳板高度不應小于180mm 3、斜道采用腳手板橫鋪在橫向水平桿上增設縱向支承斜桿，斜桿 間距不應大于 500mm。4、人行斜道的腳手板上應每隔 250 300mm設置一根防滑木條， 木條厚度宜采用 2030mm。10、腳手架地基與根底構造要求立柱下端設底座，底座用厚度為 50mn寬度不小于200mm的木塊, 根底必須

9、平整夯實,鋪設應根據立柱傳下的集中荷載對樓面結構進行 驗算。四、腳手架搭設順序1、按腳手架的柱距、排距要求進行放線、定位。 。2、桿件搭設順序如下：放置縱向掃地桿一一立柱一一橫向掃地桿-第一步橫向水平桿連墻件或加拋撐第二步橫向水平桿o O五、腳手架搭設考前須知1、墊板、底座應準確地放在定位線上，墊板必須鋪放平穩，不得懸 空。2、搭設立柱時，外徑不同的鋼管嚴禁混用，相鄰立柱的對接扣件不 得在同一高度內，錯開距離應符合構造要求。 。3、開始搭設立柱時，應每隔 6 跨設置一根拋撐，直至連墻件安裝穩 定后，方可根據情況撤除。 。4、當搭至有連墻件的構造層時，搭設完該處的立柱、縱向水平桿、 橫向水平桿后

10、，應立即設置連墻件。 。5、封閉行腳手架的同一步縱向水平桿必須四周交圈，用直角扣件與 內、外角柱固定。6、雙排腳手架的橫向水平桿靠墻一端至墻裝飾面的距離不應大于100mm。7、當腳手架操作層高出連墻件兩步時，應采取臨時穩定措施，直到 連墻件搭設完前方可撤除。 。8、剪刀撐、橫向支撐應隨立柱、縱橫向水平桿等同步搭設，剪刀撐、 橫向支撐等扣件的中心線距主節點的距離不應大于150mm。9、對接扣件的開口應朝上或朝內。各桿件端頭伸出扣件蓋板邊緣的 長度不應小于 100mm。10、鋪設腳手板時，應滿鋪、鋪穩，靠墻一側立墻面距離不應大于 150mm腳手板的探頭應采用直徑3.20mm的鍍鋅鋼絲固定在支承桿上， 在拐角、斜道平口處的腳手板，應與橫向水平桿可靠連接，以放置滑 動。11、 欄桿和擋腳板應搭設在外排立柱的內側，上欄桿上皮高度 1.20m， 中欄桿居中設置，擋腳板高度為 150mm。12、腳手架搭設完畢后，必須經驗收后，方可投入使用。 。六、腳手架撤除要點1 、劃出工作區域，禁止行人進入。 。2、嚴格遵守撤除順序，由上而下，后綁者先撤除，先綁者后撤除， 一
